Оптимизация сервоприводов с использованием энкодера SICK DFS60B-BBEA02048

Энкодеры играют ключевую роль в системах автоматизации, обеспечивая точную информацию о положении, скорости и направлении вращения валов и других подвижных частей оборудования. Среди большого количества промышленных решений выделяется инкрементальный энкодер SICK DFS60B-BBEA02048 — устройство, сочетающее высокое разрешение, широкие возможности настройки и прочную конструкцию, рассчитанную на эксплуатацию в тяжёлых условиях.

Технические характеристики

Ниже перечислены его основные параметры:

• Тип энкодера: инкрементальный, оптический;
• Модельная серия: DFS60B — расширенная серия с высокой степенью защиты и гибкой конфигурацией;
• Разрешение: 2048 импульсов на оборот (PPR);
• Выходной интерфейс: Push-pull (симметричный выход с защитой от короткого замыкания);
• Диапазон напряжения питания: от 4,5 до 32 В DC;

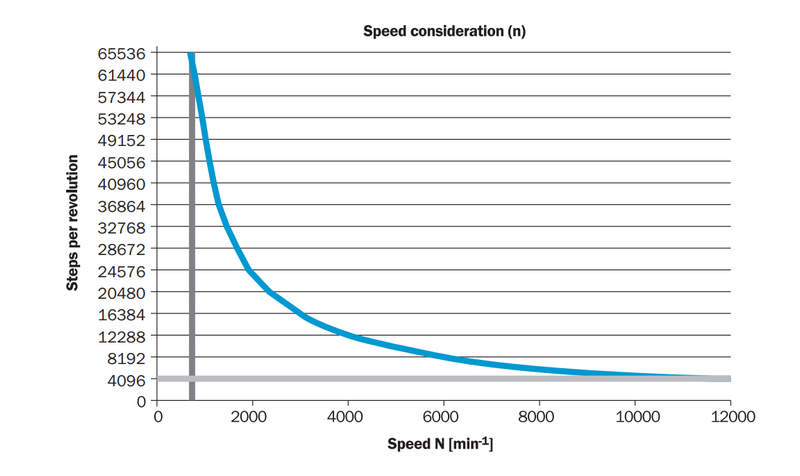

• Максимальная частота выходных импульсов: до 300 кГц;
• Тип соединения: радиальное, с кабельным выводом или разъёмом (в зависимости от варианта исполнения);
• Температурный диапазон: от –40 C до +100 C;
• Защита корпуса: IP65 / IP67 (в зависимости от исполнения корпуса и уплотнения);
• Диаметр вала: 10 мм (вариант с полным валом);
• Материал корпуса: алюминий с антикоррозийным покрытием;
• Максимальная допустимая скорость вращения: до 6000 об/мин;
• Механическая нагрузка на вал: радиальная до 80 Н; осевая до 40 Н.

Такие параметры позволяют применять энкодер как в стандартных промышленных установках, так и в условиях повышенной вибрации и запылённости.

Принцип работы

Инкрементальные энкодеры серии DFS60 работают на оптическом принципе формирования сигнала. Ниже пошагово описан алгоритм их действия:

• Формирование оптического сигнала: внутри корпуса вращается диск с равномерно нанесёнными прозрачными и непрозрачными секторами;
• Светоизлучающий диод (обычно инфракрасный) направляет свет на этот диск;
• Приёмное устройство фиксирует прерывание светового потока при прохождении каждого сектора;
• Электронная схема формирует квадратурные импульсы A и B, а также нулевой импульс Z (один за оборот) — по этим сигналам внешняя система отслеживает: абсолютное количество импульсов (позиция), относительное направление вращения (по фазовому сдвигу A/B), скорость (по частоте импульсов).

Важно, что энкодер не хранит абсолютного положения, поэтому при включении требуется опорная инициализация или переход в режим отсчёта от нуля.

Конструктивные особенности

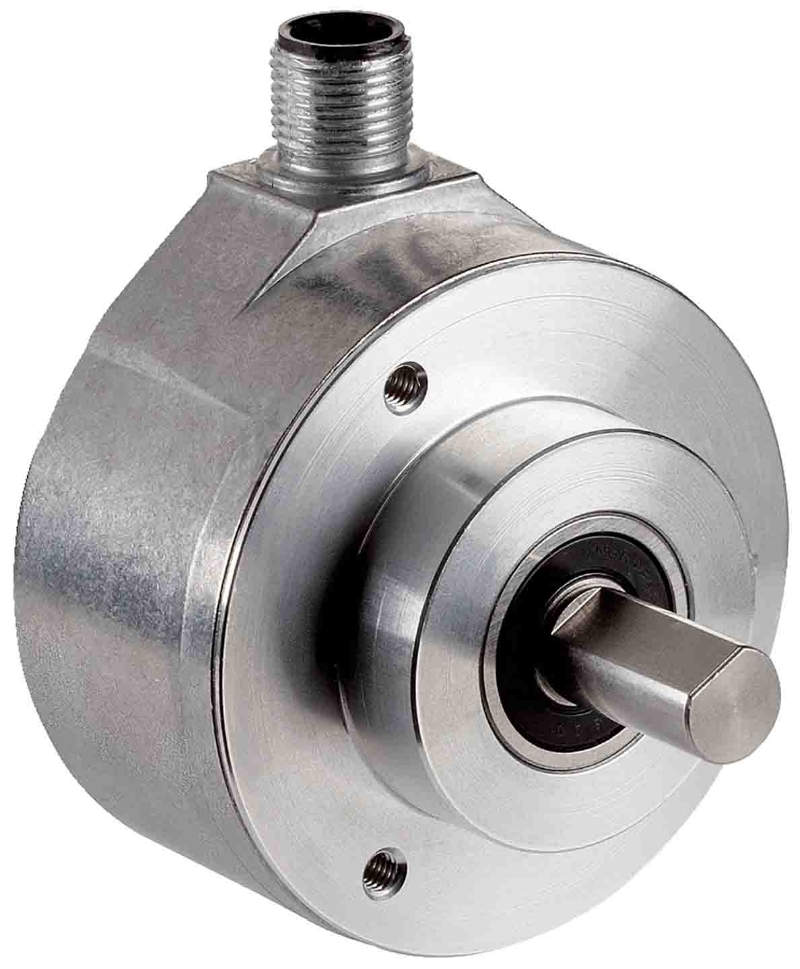

Энкодер DFS60B-BBEA02048 отличается продуманной и надёжной механической конструкцией, в которой сочетаются следующие элементы:

• Корпус: выполнен из анодированного алюминия, устойчивого к коррозии и механическим повреждениям;
• Вал: сплошной, из закалённой стали, рассчитанный на длительную эксплуатацию с учётом допустимой нагрузки;
• Уплотнения: лабиринтные и кольцевые, обеспечивают степень защиты до IP67 (при использовании уплотнённого фланца);
• Крепление: стандартное, с универсальным фланцем для установки в горизонтальном или вертикальном положении;
• Выходные соединения: могут быть выполнены в виде кабельного вывода, стандартного M12-разъёма или гибридных решений, в зависимости от кодификации;
• Защита от перенапряжений и короткого замыкания: встроенная схема исключает повреждение энкодера при неправильном подключении или возникновении аварийных режимов.

Конструкция также предусматривает повышенную термостойкость и виброустойчивость, что позволяет использовать устройство в тяжёлых условиях эксплуатации.

Рабочие режимы и варианты настройки

Несмотря на то, что энкодер инкрементального типа, он допускает гибкую адаптацию к потребностям системы. Ниже приведены доступные режимы и возможности настройки:

• Стандартный инкрементальный режим: генерация импульсов A, B и Z;
• Импульсная частота: может быть адаптирована под частотный преобразователь или ПЛК путём изменения частоты вращения;
• Конфигурация фазы: фазовый сдвиг между A и B настраивается при заказе (обычно 90 электрических);
• Уровень сигнала: адаптация к TTL или HTL в зависимости от типа входов приёмного устройства;
• Диагностика выхода: возможна установка версии с дополнительным диагностическим выходом (опционально);
• Переходник на вал: допускается установка с муфтой, компенсирующей осевые и радиальные смещения;
• Режим работы в условиях вибрации: допустимы установки с виброопорами или демпфирующими вставками.

Области применения

Энкодер SICK DFS60B-BBEA02048 успешно используется в широком спектре промышленных и транспортных систем. Среди наиболее характерных направлений:

• Промышленные приводы: контроль скорости и положения в электроприводах, в том числе с частотным управлением;
• Ленточные конвейеры: отслеживание положения продукции, контроль скорости движения;
• Промышленные роботы: считывание координат, углов поворота суставов;
• Станки с ЧПУ: фиксация положения рабочих столов, головок и исполнительных механизмов;
• Лифтовое оборудование и подъёмные платформы: контроль оборотов и направления;
• Упаковочные и сортировочные линии: синхронизация движения продукции и механизмов;
• Энергетика: обратная связь в приводах регулировки заслонок и вентилей;
• Сельхозтехника: точное позиционирование навесного оборудования и отслеживание колёс.

Таким образом, энкодер SICK DFS60B-BBEA02048 — это надёжное и гибко настраиваемое решение для систем, требующих точного контроля вращательного движения. Высокое разрешение, широкий диапазон температур, механическая прочность и гибкость подключения делают этот датчик незаменимым элементом в современном промышленном оборудовании. Он обеспечивает точную обратную связь, необходимую для стабильной и эффективной работы автоматизированных систем.
