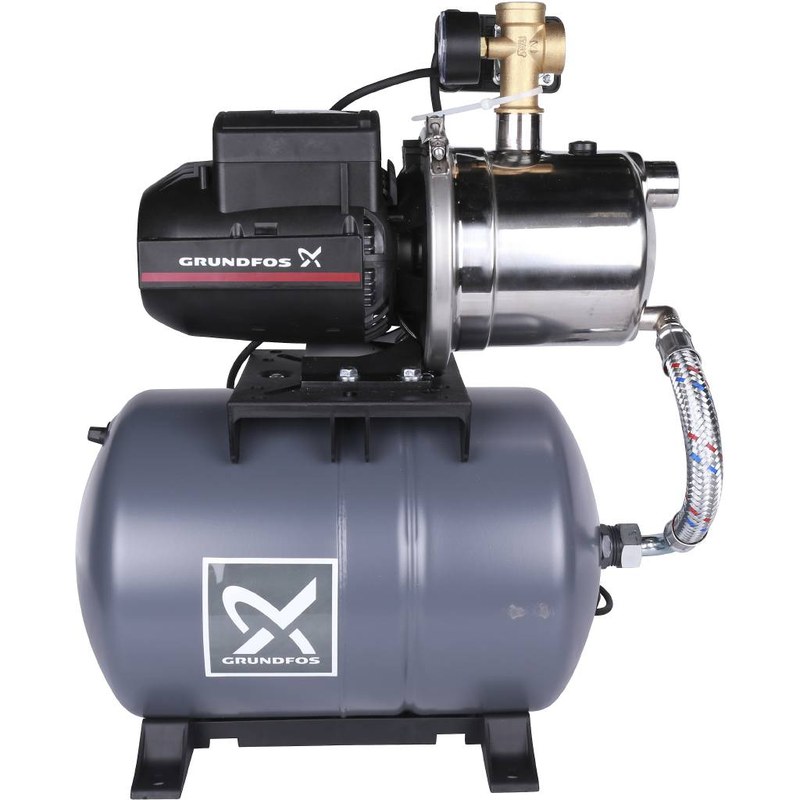

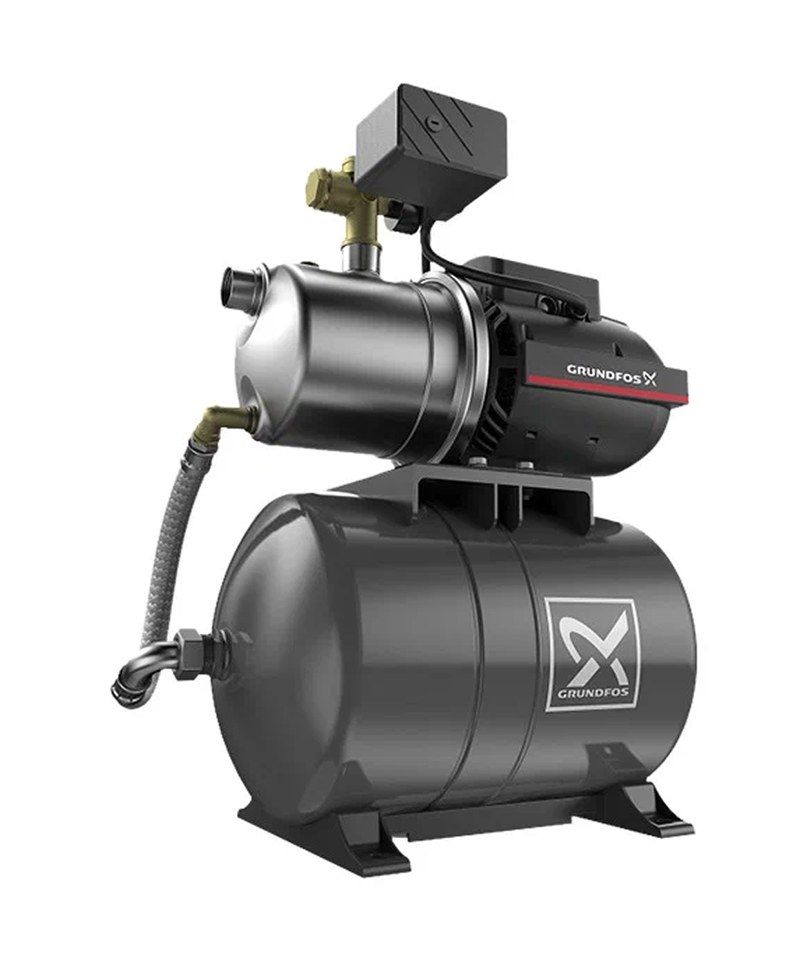

Поверхностный насос Grundfos JPB 5 — стабильная работа системы водоснабжения

Grundfos JPB 5 представляет собой поверхностную насосную установку для подачи чистой воды и поддержания давления в локальных системах водоснабжения. Агрегат относится к самовсасывающему оборудованию струйно-центробежного типа: гидравлическая часть формирует разрежение на входе, обеспечивает подъем воды по всасывающей линии и передает поток в напорный трубопровод.

Технические характеристики

Рабочие параметры Grundfos JPB 5 определяются исполнением и условиями подключения. При выборе режима учитывают взаимосвязь подачи и напора: увеличение расхода изменяет рабочую точку и доступное давление в сети. Поэтому насос рассматривают совместно с характеристикой трубопровода, а не как источник постоянного напора независимо от расхода воды. К ключевым характеристикам относятся:

• поверхностное размещение насосного агрегата,
• самовсасывающий принцип действия,
• перекачиваемая среда — чистая вода без волокнистых и абразивных включений,
• напор, определяемый рабочей характеристикой насоса и сопротивлением сети,
• подача, зависящая от текущей рабочей точки системы,
• допустимая высота всасывания, связанная с температурой воды, герметичностью линии и потерями давления,
• резьбовое присоединение всасывающего и напорного трубопроводов,
• непрерывная работа при стабильном притоке воды и соблюдении теплового режима двигателя.

Особенности конструкции

Гидравлическая схема JPB 5 сочетает центробежное рабочее колесо с эжекторным участком, благодаря которому насос способен удалять воздух из всасывающего трубопровода после предварительного заполнения корпуса водой. После стабилизации всасывания агрегат переходит к нормальной подаче с параметрами, определяемыми характеристикой системы. Вал электродвигателя передает вращающий момент рабочему колесу напрямую, что сокращает число промежуточных механических узлов. Уплотнение вала отделяет гидравлическую часть от двигателя. При монтаже необходимо исключить передачу трубопроводных усилий на патрубки и обеспечить герметичность соединений на стороне всасывания.

Принцип работы

Перед первым пуском корпус и всасывающий тракт заполняют водой в объеме, необходимом для формирования самовсасывающего режима. После подачи питания электродвигатель раскручивает рабочее колесо. Циркуляция жидкости через эжектор создает разрежение, вытесняет воздух из входного участка и постепенно поднимает воду из источника. Последовательность рабочего цикла включает:

• предварительное заполнение гидравлической части водой,
• запуск электродвигателя,
• создание разрежения во всасывающем патрубке,
• удаление воздуха из всасывающей магистрали,
• подъем воды к насосу,
• выход на устойчивую рабочую точку,
• подачу потока в напорную сеть,
• остановку по команде внешней системы управления.

Гидравлические условия эксплуатации

Для JPB 5 критична герметичность всасывающей линии. Подсос воздуха снижает разрежение и ухудшает способность насоса поднимать воду. Диаметр трубопровода выбирают так, чтобы скорость потока и потери давления оставались приемлемыми. Всасывающую линию прокладывают без воздушных карманов. Для удержания воды после остановки обычно применяют обратный клапан. На входе допустима установка фильтрующего элемента, если в источнике возможны твердые частицы. Загрязненный фильтр увеличивает сопротивление и снижает доступный кавитационный запас, поэтому его состояние необходимо контролировать.

Области применения

Grundfos JPB 5 используют там, где требуется забор воды из локального источника и последующая подача под давлением. Типовые задачи включают:

• автономное водоснабжение частных домов,
• подачу воды из колодцев и накопительных резервуаров,
• наполнение внутренних водопроводных сетей,
• повышение давления в допустимых для конкретной схемы условиях,
• полив садовых и хозяйственных участков,
• водоснабжение небольших мастерских и технических помещений,
• перекачку чистой воды между емкостями,
• работу в составе установки с внешней автоматикой и гидроаккумулятором.

Таким образом, Grundfos JPB 5 является самовсасывающим поверхностным насосом, рассчитанным на подачу чистой воды в системах с переменным водоразбором. Его рабочие свойства определяются сочетанием центробежной гидравлики, эжекторного эффекта и моноблочной компоновки. Для получения стабильных параметров принципиальны правильный расчет всасывающей линии, герметичность соединений, предварительное заполнение корпуса, достаточный приток воды и исключение сухого хода. При соблюдении этих условий агрегат обеспечивает устойчивое формирование напора и может применяться в бытовых и малых технологических системах. Компания «Олниса» выступает поставщиком промышленного оборудования, включая насосное оборудование Grundfos для систем водоснабжения.
