Насосная станция Grundfos Hydro Multi-E CRE для стабильного водоснабжения

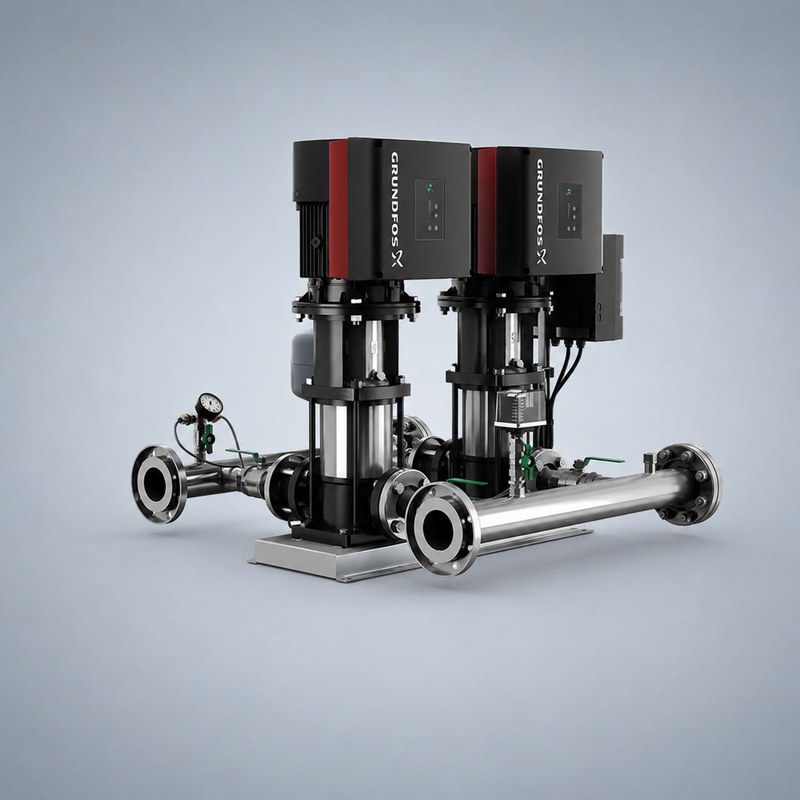

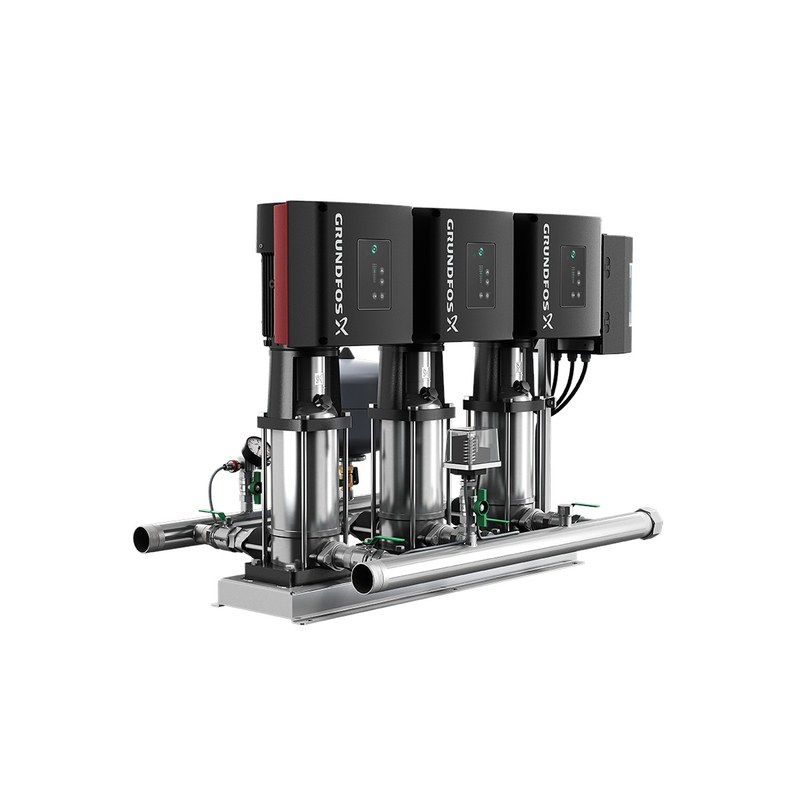

Grundfos Hydro Multi-E CRE — комплектная установка повышения давления на базе параллельно соединенных вертикальных многоступенчатых насосов с регулируемыми электродвигателями. Она предназначена для сетей с переменным водоразбором, где требуется автоматически удерживать заданное давление. Общая рама объединяет насосы, коллекторы, арматуру, датчик и шкаф управления. Рабочие показатели зависят от числа и типоразмера агрегатов CRE, материалов исполнения и комплектации.

Технические характеристики

Станцию рассчитывают по требуемой подаче и напору с учетом давления на входе, высотной схемы, потерь в трубопроводах и неравномерности потребления. Паспортные пределы относятся к выбранному исполнению. К ключевым параметрам относятся:

• суммарная расчетная подача установки,
• напор отдельного насоса и станции,
• количество рабочих и резервных агрегатов,
• диапазон регулируемой частоты вращения,
• допустимые свойства и температура жидкости,
• максимальное рабочее давление компонентов,
• параметры электропитания двигателей,
• диаметры присоединений коллекторов,
• материалы проточной части и уплотнений.

Рабочую точку выбирают в допустимой области характеристик. Расчет должен подтверждать достаточный подпор на всасывании, отсутствие кавитации при максимальном расходе и стойкость компонентов к статическому давлению.

Принцип работы и регулирование

Жидкость поступает во всасывающий коллектор, распределяется между включенными насосами и после прохождения ступеней направляется в напорную линию. Датчик передает давление контроллеру. Автоматика сравнивает сигнал с уставкой и меняет скорость ведущего агрегата. При нехватке подачи подключается следующий насос; при сокращении расхода лишний модуль отключается. Алгоритм выполняет:

• непрерывное измерение давления в контрольной точке,
• сопоставление текущего значения с уставкой,
• плавную коррекцию скорости активного насоса,
• каскадное подключение агрегатов при росте нагрузки,
• последовательное отключение при снижении потребления,
• чередование приоритетов для выравнивания наработки,
• регистрацию предупреждений и аварийных состояний,
• защитный останов при недопустимом режиме.

Параметры ввода, задержек и останова согласуют с объемом сети и динамикой потребления. Узкая зона регулирования вызывает частые переключения, а чрезмерно широкая снижает точность.

Особенности конструкции

Насосы CRE имеют вертикальную многоступенчатую схему. Рабочие колеса и направляющие аппараты последовательно повышают энергию потока, а соосные патрубки упрощают соединение с коллекторами. Электродвигатели оснащены частотным регулированием. Обратные клапаны препятствуют возврату жидкости через остановленный модуль, а запорная арматура позволяет его изолировать. В состав установки входят:

• вертикальные насосные агрегаты серии CRE,
• общие всасывающий и напорный коллекторы,
• обратная и запорная арматура,
• датчик давления с присоединительными элементами,
• шкаф с управляющей и защитной аппаратурой,
• силовые и сигнальные кабельные соединения,
• опорная рама с местами крепления к основанию.

Материалы деталей выбирают по свойствам среды. Жидкость не должна содержать включения, вызывающие износ, засорение каналов или повреждение уплотнений. Трубопроводы крепят независимо: их масса и температурные деформации не должны нагружать коллекторы.

Проектирование и ввод в эксплуатацию

Производительность определяют по графику водопотребления, а напор — по наиболее удаленной или высокой расчетной точке. Завышенная станция часто работает у нижней границы регулирования и выполняет лишние переключения; недостаточная не обеспечивает параметры в часы пика. Проектные мероприятия включают:

• проверку располагаемого давления перед установкой,
• расчет линейных и местных потерь напора,
• оценку кавитационного запаса в предельном режиме,
• назначение резерва по категории надежности,
• обеспечение доступа к насосам, арматуре и шкафу,
• устройство защитного заземления,
• промывку трубопроводов до первого запуска,
• проверку уставок, блокировок и фазировки питания.

Перед пуском гидравлическую часть заполняют, удаляют воздух и испытывают на герметичность. Работа всухую недопустима. После включения контролируют давление, токи двигателей, вибрацию, отсутствие утечек и правильность каскадных переходов. Фактические режимы сопоставляют с расчетными значениями.

Области применения

Hydro Multi-E CRE используют там, где исходного давления недостаточно или расход существенно меняется во времени. Основными направлениями являются:

• хозяйственно-питьевое водоснабжение зданий,
• подача технической воды на производство,
• повышение давления в распределительных сетях,
• перекачивание подготовленной воды из резервуаров,
• обеспечение технологических контуров,
• стабилизация параметров локальных водопроводов.

Пригодность оборудования оценивают по санитарным требованиям, качеству жидкости, температуре, характеру нагрузки и непрерывности подачи. Для особой среды необходимо выбрать соответствующее исполнение.

Таким образом, Grundfos Hydro Multi-E CRE поддерживает давление при переменной нагрузке благодаря каскадному управлению и регулируемым приводам. Надежность зависит от гидравлического расчета, входного давления, подключения трубопроводов, защитных уставок и обслуживания. Компания «Олниса» осуществляет поставку Grundfos Hydro Multi-E CRE как поставщик промышленного оборудования.
