Насосная станция Grundfos Hydrojet 5 для стабильной подачи воды

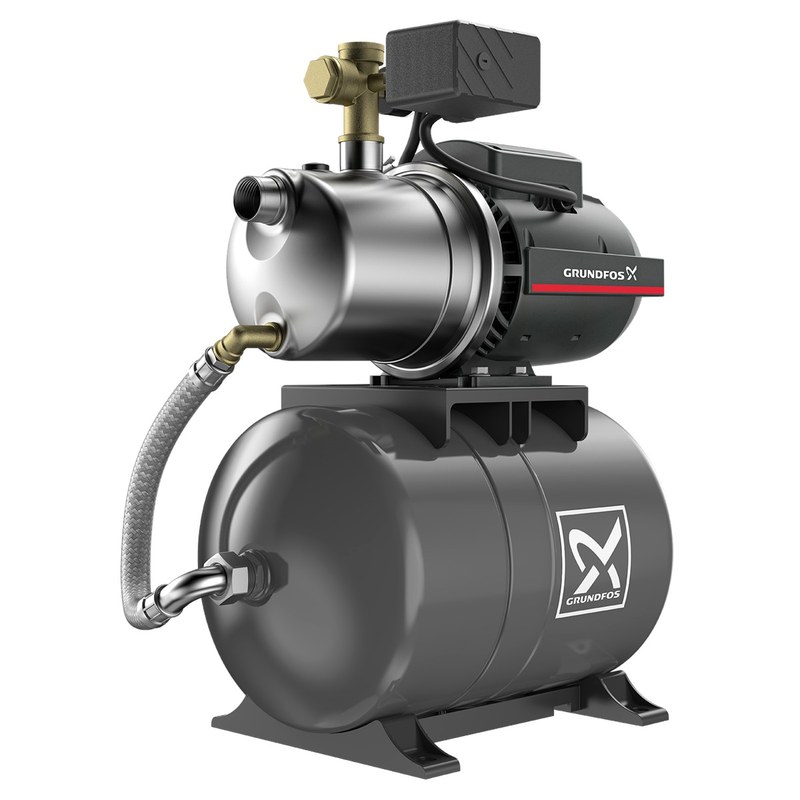

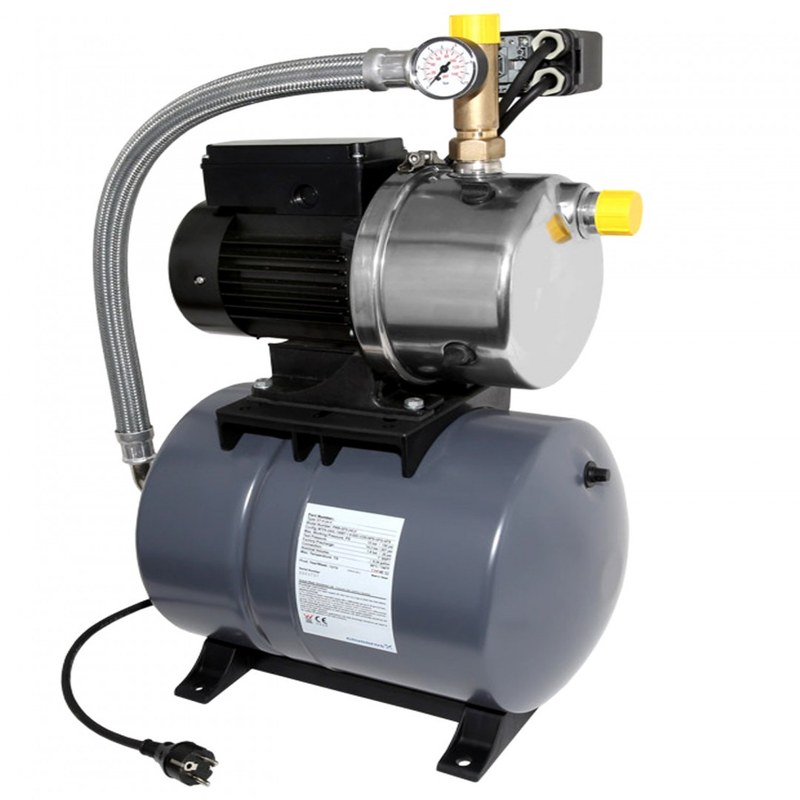

Grundfos Hydrojet 5 представляет собой компактную насосную установку для автоматизированного водоснабжения объектов, где требуется поддерживать рабочее давление при переменном расходе. Конструктивная схема основана на поверхностном самовсасывающем центробежном насосе серии JP, мембранном гидроаккумуляторе, реле давления и контрольно-присоединительной арматуре. Установка применяется в системах хозяйственно-бытового водоснабжения, при подаче воды из колодцев, накопительных емкостей и других источников, параметры которых соответствуют требованиям насоса.

Технические характеристики

К ключевым характеристикам относятся:

• поверхностное размещение насосного агрегата,
• самовсасывающий принцип работы после заполнения гидравлической части,
• центробежная схема преобразования энергии электродвигателя в напор жидкости,
• работа с чистой водой без абразивных и длинноволокнистых включений,
• автоматический пуск при снижении давления до заданного порога,
• автоматическое отключение после восстановления давления,
• наличие мембранного гидроаккумулятора для стабилизации режима,
• подключение к трубопроводам через резьбовые соединения,
• контроль давления по манометру,
• эксплуатация при допустимой температуре воды.

Фактическая производительность зависит от сопротивления трубопроводов, геодезической высоты, длины всасывающей линии, уровня воды и требуемого давления в точках разбора. Рабочая точка формируется пересечением характеристики насоса и характеристики системы.

Принцип работы

После заполнения корпуса водой электродвигатель приводит во вращение рабочее колесо. Во входной зоне создается пониженное давление, обеспечивающее поступление воды во всасывающий патрубок. В проточной части жидкость получает энергию от рабочего колеса и направляется в напорную магистраль. Часть воды поступает в гидроаккумулятор, сжимая газовый объем за мембраной. При закрытых точках водоразбора насос повышает давление до верхнего порога реле, после чего двигатель отключается. После открытия крана сначала расходуется запас воды из гидроаккумулятора. Когда давление достигает нижнего порога, реле замыкает цепь, и насос включается.

Особенности конструкции

Базовым элементом Hydrojet 5 является самовсасывающий поверхностный насос, работающий совместно с мембранным баком. Гидравлическая часть включает корпус, рабочее колесо, вал, уплотнение и каналы, формирующие движение жидкости от всасывающего патрубка к напорной стороне. Самовсасывающая схема позволяет удалять часть воздуха из всасывающей магистрали после предварительного заполнения корпуса водой, но не компенсирует негерметичность трубопровода. Подсос воздуха через соединения, арматуру или обратный клапан способен нарушить стабильность подачи. Гидроаккумулятор разделен эластичной мембраной на водяную и газовую полости. Он накапливает ограниченный объем воды под давлением и уменьшает частоту включений двигателя. Предварительное давление воздуха должно соответствовать настройкам системы; его проверяют при отсутствии давления воды со стороны мембраны. Ошибочная настройка уменьшает полезный объем бака и увеличивает количество циклов. Реле давления отслеживает давление в напорной части и коммутирует питание двигателя по установленным порогам. На всасывающей линии требуется обратный клапан, а сама магистраль должна иметь минимально необходимое гидравлическое сопротивление и сохранять герметичность.

Монтаж и эксплуатация

Установку размещают на устойчивом основании в сухом, вентилируемом и защищенном от замерзания помещении. Всасывающий трубопровод выполняют максимально коротким, с герметичными соединениями и без участков, способных удерживать воздушные пробки. Диаметр линии определяют с учетом расхода и длины трассы. Повышенное сопротивление на всасывании снижает производительность и ухудшает гидравлический режим. Перед первым пуском корпус насоса заполняют водой. Работа всухую недопустима, поскольку торцевое уплотнение и элементы гидравлической части рассчитаны на охлаждение и смазывание перекачиваемой жидкостью. После запуска контролируют отсутствие утечек, устойчивость давления, частоту включений и посторонние шумы. При риске замерзания воду из агрегата и трубопроводов удаляют.

Области применения

Hydrojet 5 ориентирован на автономные и локальные системы, где необходима автоматическая подача воды при изменяющемся расходе. Типичными областями применения являются:

• водоснабжение индивидуальных жилых домов,
• подача воды из колодцев и накопительных резервуаров,
• поддержание давления в локальных хозяйственно-бытовых сетях,
• водоснабжение дачных и сезонно эксплуатируемых объектов,
• подача воды к санитарно-техническим приборам,
• работа в системах полива в пределах допустимого режима,
• перекачивание чистой неагрессивной воды.

Таким образом, Grundfos Hydrojet 5 представляет собой насосную установку, в которой самовсасывающий центробежный насос работает совместно с гидроаккумулятором и реле давления. Результативность эксплуатации зависит от правильного определения рабочей точки, герметичности всасывающей магистрали, корректного давления в баке и заполнения насоса перед пуском. При соблюдении этих условий установка обеспечивает подачу воды с автоматическим поддержанием давления и уменьшает число кратковременных циклов двигателя. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку оборудования Grundfos для инженерных и эксплуатационных задач.
