Подготовка воздуха в одном корпусе — SMC AW20-02BG-A

Фильтр-регулятор SMC AW20-02BG-A является частью серии модульных подготовительных устройств для пневмосистем. Это изделие объединяет функции фильтрации сжатого воздуха и регулировки давления, что позволяет упростить компоновку системы и обеспечить стабильную и надежную работу пневмооборудования. Компонент подходит для использования в промышленных, лабораторных и технологических установках, где требуется чистый и стабилизированный поток воздуха. Применение данного фильтр-регулятора способствует продлению срока службы исполнительных механизмов, снижению затрат на обслуживание и повышению общей надежности пневмосети. Устройство легко интегрируется в модульные сборки с другими элементами серии AC (например, лубрикаторами или блоками подготовки воздуха), что упрощает проектирование и монтаж оборудования.

Технические характеристики

Фильтр-регулятор AW20-02BG-A относится к типоразмеру 20 и предназначен для подключения с использованием портов с внутренней резьбой G 1/4. Диапазон рабочих давлений охватывает значения до 1,0 МПа, что делает его пригодным для большинства стандартных пневмоприменений. Регулировка выходного давления осуществляется в пределах от 0,05 до 0,85 МПа, обеспечивая гибкость настройки под конкретные требования оборудования. Максимальное входное давление составляет 1,0 МПа. Рабочая температура окружающей среды и среды — от −5 до +60 C (при отсутствии конденсата), что допускает использование устройства в неотапливаемых помещениях или в условиях колебания температур. Стандартная степень фильтрации — 5 микрон; опционально возможно исполнение с фильтроэлементом на 0,3 микрон для особо ответственных участков, где требуется тонкая очистка.

Пропускная способность фильтра-регулятора зависит от давления на входе и заданного выходного давления. В типичных условиях (например, при входном давлении 0,7 МПа и установке выхода на 0,5 МПа) устройство способно обеспечивать расход порядка 600–800 л/мин. Этого достаточно для стабильной работы большинства пневмоцилиндров и распределителей небольшого и среднего сечения. Вес устройства не превышает 250–300 г, что упрощает его установку на вертикальные или легкие панели. Конструкция предусматривает возможность монтажа с помощью кронштейнов или установки на DIN-рейку с соответствующим адаптером.

Конструктивные особенности

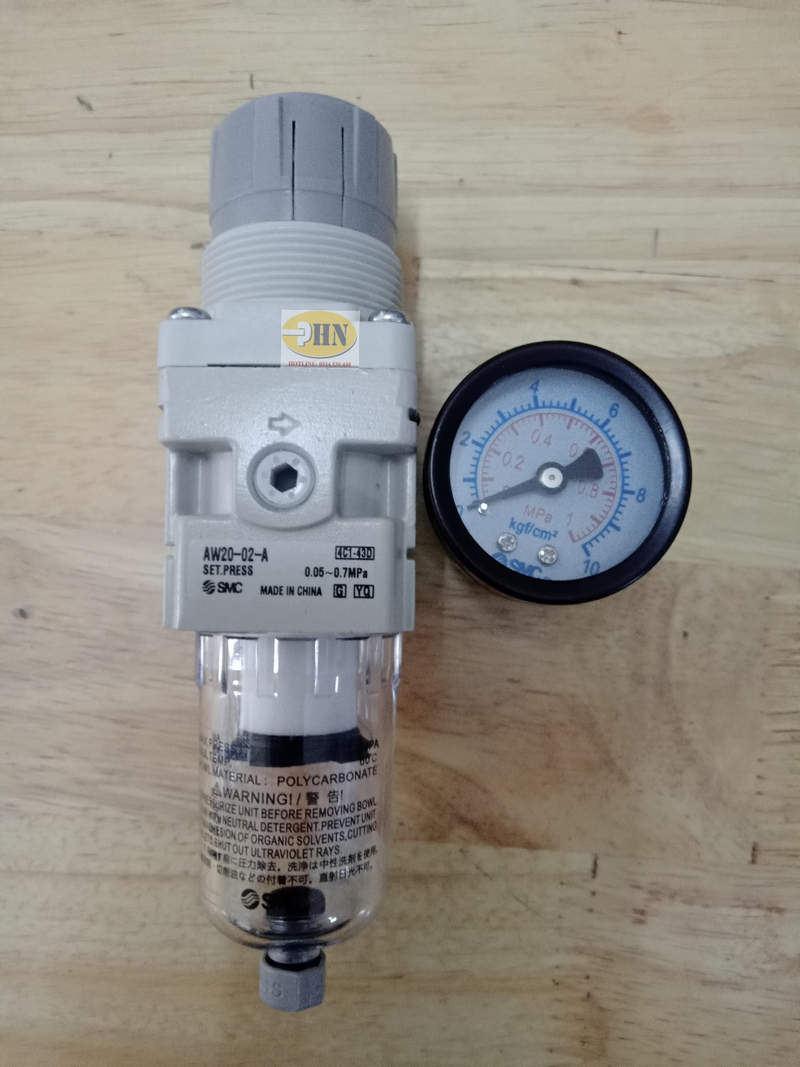

Корпус AW20-02BG-A изготовлен из прочного литого алюминиевого сплава, устойчивого к вибрациям, механическим нагрузкам и коррозии. Для обеспечения визуального контроля состояния фильтрующей колбы предусмотрен прозрачный поликарбонатный стакан с металлической защитной обоймой. Это решение снижает риск повреждения емкости при случайных ударах и гарантирует безопасную эксплуатацию. Внутри колбы расположен сменный фильтроэлемент, который можно легко заменить без демонтажа всего узла. Устройство комплектуется автоматическим дренажным клапаном (в обозначении — символ B), который открывается при превышении уровня конденсата, предотвращая его накопление и возможный прорыв в магистраль. Это особенно актуально для систем с высокой влажностью или при работе на оборудовании без постоянного обслуживания.

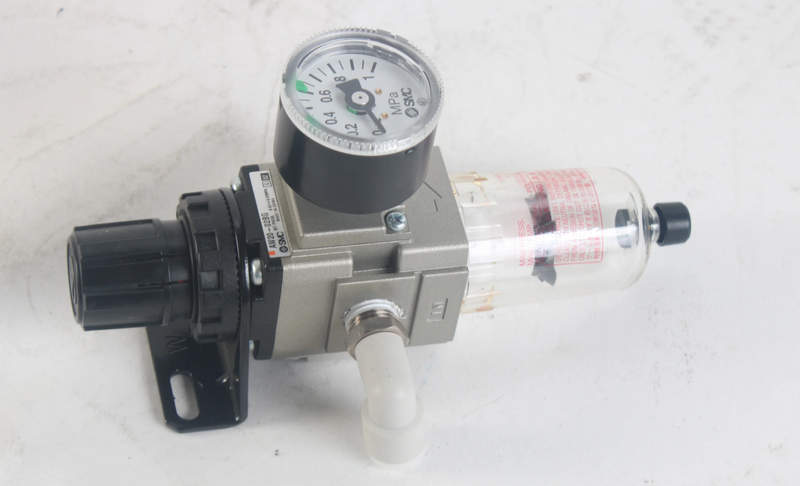

Регулировочный механизм оснащён блокирующим устройством (опция с буквой G в обозначении), позволяющим зафиксировать установленное давление и предотвратить его случайное изменение. Ручка регулировки имеет рифление для удобного захвата и может быть утоплена в корпус. Шкала давления считывается по стрелке и в зависимости от комплектации может сопровождаться манометром, установленным сбоку или фронтально. Возможность модульного соединения с другими элементами (лубрикаторы AL, осушители AMD, префильтры AF и т.д.) осуществляется за счёт унифицированных фланцев и межсоединительных кронштейнов, что позволяет сформировать компактный и функциональный блок подготовки воздуха.

Принцип работы и режимы эксплуатации

Принцип действия AW20-02BG-A основан на двух последовательных этапах: фильтрации и редуцировании давления. Сжатый воздух, поступающий на вход, направляется во входную камеру фильтра, где крупные частицы пыли, масла и влаги оседают за счёт инерционной сепарации и прохождения через фильтроэлемент. Далее очищенный поток подаётся в камеру регулятора, где игольчатый клапан под действием усилия пружины и давления управляющего канала устанавливает заданное выходное давление. Регулировка осуществляется вручную, путём вращения пластиковой рукоятки. Подъём давления вверх сопровождается увеличением потока до тех пор, пока сила пружины и давление на выходе не уравновесятся. В случае повышения выходного давления выше установленного уровня (например, при резком закрытии нагрузки) встроенный перепускной клапан сбрасывает избыток воздуха в атмосферу, стабилизируя параметры.

В автоматическом режиме с дренажом устройство способно эффективно удалять скопившийся конденсат, открывая нижний клапан при достижении определённого уровня. В случае, если установлен ручной дренаж, его необходимо периодически открывать вручную. Это может быть целесообразно в условиях низкой влажности или при работе с инертными газами. Фильтр-регулятор допускает эксплуатацию в непрерывном режиме, а также в системах с циклическими пусками и остановками, при этом время отклика на изменение давления остаётся минимальным благодаря малому объёму внутренней камеры. Рекомендуется периодически проводить проверку фильтрующего элемента и его замену при видимом загрязнении или снижении пропускной способности.

Области применения

Фильтр-регулятор SMC AW20-02BG-A широко применяется в следующих областях:

• автоматизированные линии сборки и монтажа;
• станки с числовым программным управлением;
• пищевое и фармацевтическое оборудование;
• лабораторные установки и измерительные стенды;
• роботизированные ячейки;
• пневматические системы дозирования и упаковки;
• системы подачи воздуха в чувствительное электрооборудование.

Устройство хорошо себя зарекомендовало как в индивидуальных сборках, так и в составе комплексных шкафов пневмоавтоматики. Компактные габариты и простота монтажа делают его особенно удобным при модернизации существующих систем.

Таким образом, фильтр-регулятор SMC AW20-02BG-A — это оптимальное решение для создания стабильной и чистой пневмосреды в системах любой сложности. Устройство сочетает в себе компактность, функциональность и высокую надежность. Благодаря интеграции в модульную серию оборудования SMC, его применение упрощает проектирование пневмосистем и обеспечивает стабильную работу исполнительных механизмов. Компания «Олниса» предлагает оперативную доставку фильтр-регуляторов и других компонентов SMC по всей территории России.
