Как защитить пневматику от загрязнений — микроотделитель SMC AFD40-F03-R-A

Фильтры-микроотделители играют ключевую роль в обеспечении надежной работы пневматических систем. Один из наиболее востребованных представителей этого класса — фильтр SMC AFD40-F03-R-A, сочетающий высокую степень очистки с устойчивостью к нагрузкам промышленной среды. В рамках этого учебного проекта рассматриваются основные характеристики устройства, его конструктивные особенности, режимы работы, принципы действия и рекомендации по применению в производстве и автоматизации.

Общие сведения о фильтре и область его применения

Фильтр-микроотделитель SMC серии AFD предназначен для очистки сжатого воздуха от твердых микрочастиц и масляных аэрозолей, которые недопустимы в точной пневматике, измерительном оборудовании, исполнительных механизмах с повышенной чувствительностью. Благодаря тонкой фильтрации он устанавливается после основного фильтра и служит второй ступенью очистки. Типовая сфера применения охватывает: сборочные линии высокоточного оборудования; пищевую и фармацевтическую промышленность, где требуется стерильность и отсутствие масляных загрязнений; системы подачи воздуха к пневматическим цилиндрам и клапанам с минимальными допусками; контуры подачи воздуха в аналитические приборы и лабораторные стенды; станции подготовки воздуха в робототехнике.

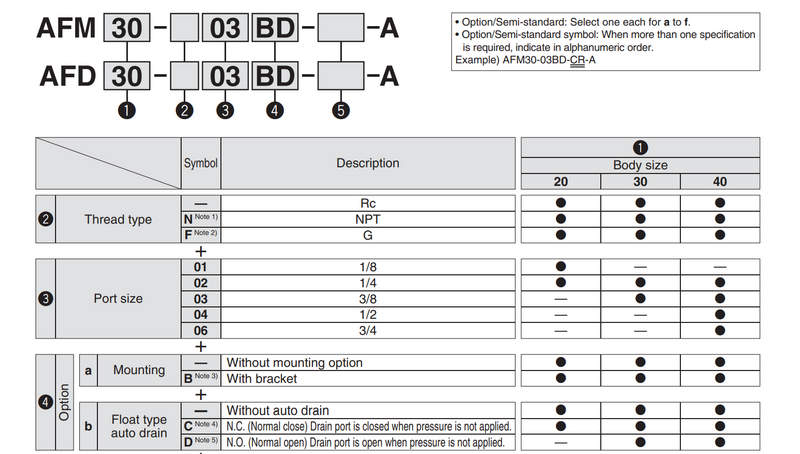

Технические характеристики модели AFD40-F03-R-A

Фильтр SMC AFD40-F03-R-A выпускается в прочном промышленном исполнении и характеризуется сбалансированным соотношением между компактностью, пропускной способностью и эффективностью фильтрации. Ниже приведены его ключевые параметры:

• присоединение — внутренняя резьба G3/8 (или Rc3/8 в зависимости от заказа);
• диаметр условного прохода — около 11 мм, обеспечивающий пропускной расход порядка 2500–3000 л/мин при стандартных условиях;
• уровень фильтрации — 0,01 мкм, что позволяет отсекать практически все твердые частицы, способные повредить чувствительные элементы пневмосистемы;
• степень остаточного масла — менее 0,01 мг/м3, что делает фильтр пригодным для прецизионной аппаратуры;

• рабочее давление — от 0,05 до 1,0 МПа (от 0,5 до 10 бар), что охватывает подавляющее большинство промышленных применений;
• температурный диапазон эксплуатации — от 5 до 60 C, при условии отсутствия замерзания влаги в воздухе;
• материал корпуса — алюминиевый сплав с покрытием от коррозии;
• чаша фильтра — прозрачный поликарбонат, защищенный металлическим кожухом или композитным корпусом (в зависимости от варианта исполнения);
• дренаж — автоматический (R-тип), с возможностью ручной активации при обслуживании.

Устройство также может комплектоваться креплением на панель или монтажный кронштейн для установки на вертикальные или горизонтальные опоры.

Принцип работы и фильтрационные процессы

Работа фильтра основана на принципах многоступенчатой очистки воздуха. Поток сжатого воздуха входит в корпус и направляется на фильтрующий элемент, выполненный из стекловолоконного материала со сверхтонкой структурой:

• Первая стадия — механическая инерционная сепарация: крупные частицы и капли влаги под действием центробежных сил осаждаются на стенках корпуса и стекают вниз в дренажную чашу;
• вторая стадия — тонкая фильтрация: микроволокна фильтрующего элемента захватывают и удерживают частицы размером до 0,01 мкм — это пыль, сажа, остатки продуктов сгорания, мельчайшие частицы ржавчины и т. п.;
• третья стадия — коалесценция масляных аэрозолей: мелкие капли масла объединяются в более крупные и собираются на фильтре, далее они стекают в нижнюю часть корпуса;
• автоматический дренажный механизм срабатывает при достижении определенного уровня конденсата и обеспечивает слив без остановки подачи воздуха;
• чистый воздух выходит из фильтра с минимальными потерями давления и направляется далее в систему.

Такое трехступенчатое разделение обеспечивает высокую степень очистки даже при переменных нагрузках и изменении характеристик поступающего воздуха.

Конструкция и особенности исполнения

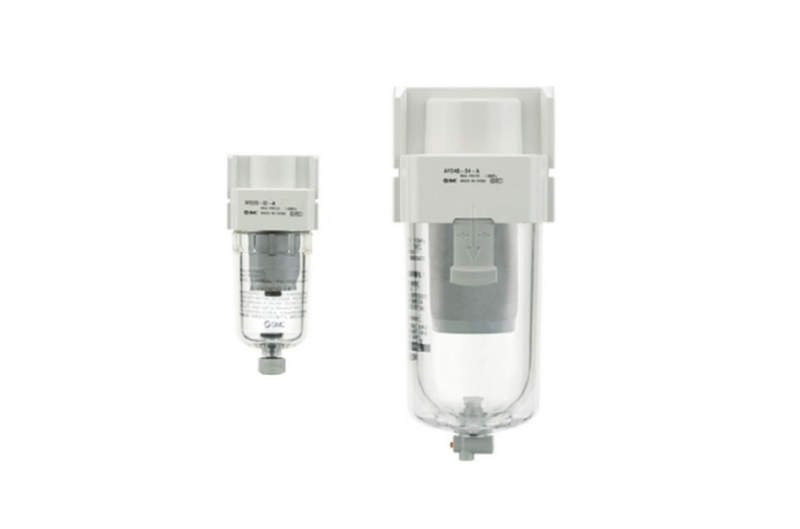

Фильтр AFD40-F03-R-A выполнен в модульном корпусе с возможностью быстрой замены фильтрующего элемента. Монтаж производится как в одиночном исполнении, так и в составе многоступенчатой системы подготовки воздуха (например, FRL-блок: фильтр, регулятор, лубрикатор). Пластиковая чаша фильтра защищена экраном из металла или ударопрочного материала, что предотвращает повреждения в случае механических воздействий. Чаша легко снимается без инструмента благодаря байонетному соединению. Для визуального контроля предусмотрено смотровое окно, через которое оператор может оценить уровень конденсата. Уплотнения выполнены из маслобензостойкой резины, что исключает преждевременное старение. В конструкции предусмотрены направляющие потока, снижающие турбулентность и обеспечивающие равномерное распределение воздуха по поверхности фильтрующего материала. Модель допускает установку дополнительных аксессуаров: манометров, креплений, сигнализаторов загрязнения. Весь блок легко интегрируется в стандартные пневмораспределительные шкафы и щиты.

Условия эксплуатации и режимы работы

Фильтр может эксплуатироваться в непрерывном и прерывистом режиме. Он стабильно работает в системах с переменной нагрузкой, резкими скачками давления, кратковременными отключениями воздуха. Однако для достижения максимального ресурса фильтрующего элемента необходимо соблюдать регулярность технического обслуживания: контроль уровня конденсата, своевременную замену картриджа, очистку корпуса. В условиях запыленности, высоких температур и присутствия агрессивных компонентов воздуха (например, кислотных паров, масел с добавками) необходимо учитывать совместимость материалов фильтра и выбирать соответствующие модификации. При температурах ниже 5 C система должна быть защищена от замерзания влаги — установка осушителей или обогрева корпуса. Фильтр хорошо работает как в горизонтальной, так и вертикальной ориентации, при этом соблюдение правильного направления потока обязательно (указано стрелкой на корпусе).

Преимущества и особенности применения

Применение фильтра-микроотделителя SMC AFD40-F03-R-A дает следующие преимущества:

• повышенная степень очистки воздуха без необходимости дорогостоящей адсорбционной фильтрации;
• минимальные потери давления, что снижает нагрузку на компрессоры;
• модульность конструкции и легкость обслуживания;
• высокая производительность при компактных габаритах;
• надежность работы в условиях вибрации, перепадов давления и температуры;
• поддержка автоматического слива конденсата без участия оператора;
• широкий выбор аксессуаров и вариантов монтажа.

Благодаря этим качествам, фильтр нашел применение в конвейерных системах, упаковочном оборудовании, манипуляторах, медицинской технике, лабораторных установках и робототехнике.

Таким образом, фильтр-микроотделитель SMC AFD40-F03-R-A — это надежное и эффективное решение для вторичной очистки сжатого воздуха. Его конструкция, ориентированная на промышленную эксплуатацию, обеспечивает стабильные параметры даже в тяжелых условиях. Многоступенчатый механизм фильтрации, устойчивость к загрязнению, удобство обслуживания и высокая эффективность делают эту модель незаменимой в системах, где требуется прецизионная очистка воздуха.
