Оборудование ESBE 100 — точное регулирование в инженерных системах

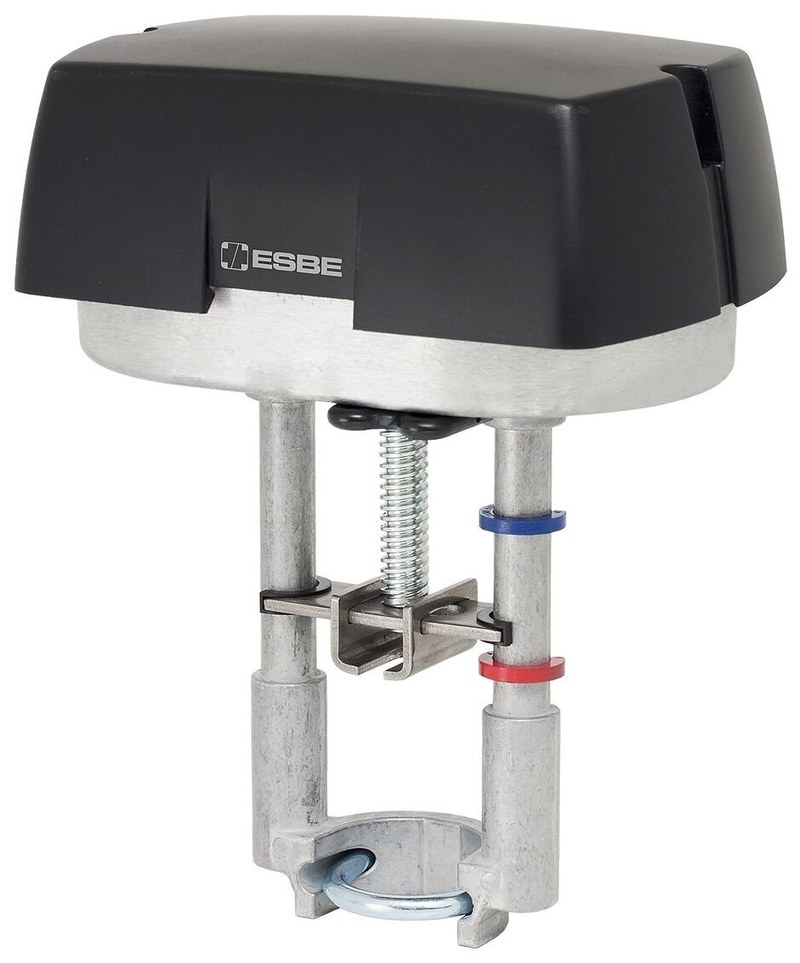

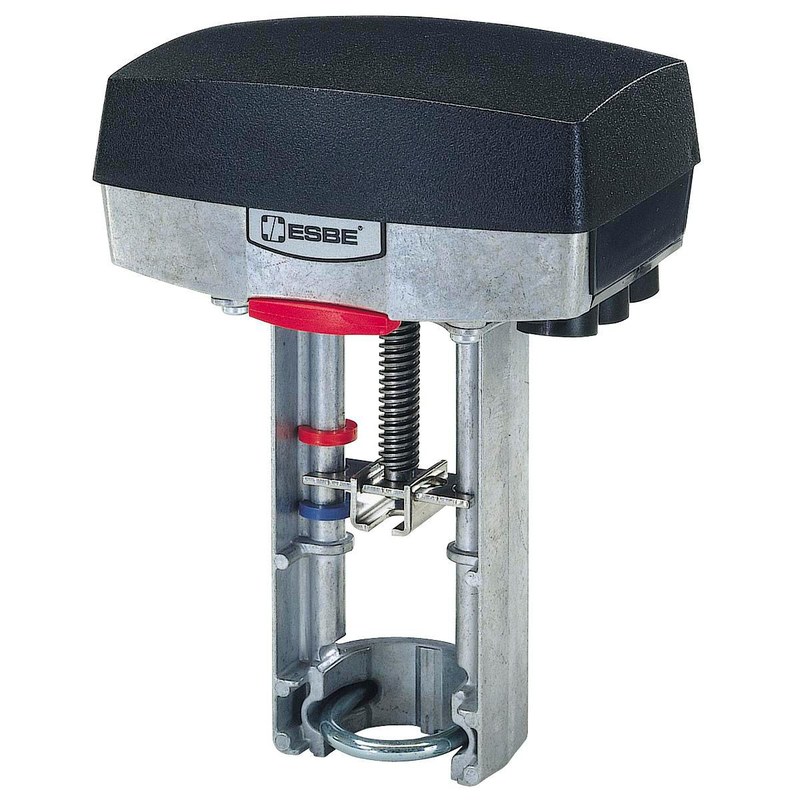

ESBE ALB100 представляет собой серию линейных электроприводов для автоматического позиционирования штока регулирующих клапанов в системах отопления, охлаждения. В качестве конкретного исполнения рассматривается ESBE ALB144 с кодом 22050100. Устройство преобразует электрический управляющий сигнал в поступательное перемещение выходного механизма и изменяет проходное сечение клапана без ручного воздействия.
Технические характеристики
Основные параметры ESBE ALB144 22050100 определяют механическую и электрическую совместимость с системой:
- напряжение питания 24 В AC/DC, допустимое отклонение ±10 %,
- частота при питании переменным током 50/60 Гц,
- потребляемая мощность 15 ВА,
- усилие 800 Н,
- рабочий ход штока 10–52 мм,
- степень защиты IP54,
- температура окружающей среды от -10 до +50 C,
- относительная влажность до 90 %,
- масса около 1,8 кг,
- пропорциональный вход 0–10 или 2–10 В,
- сигнал обратной связи по положению 2–10 В,
- поддержка трехточечного управления.
При пропорциональном регулировании время перемещения зависит от хода клапана: до 25 мм — около 15 с, до 32 мм — около 20 с, до 52 мм — около 30 с. Для трехточечного режима применяется алгоритм пошагового изменения положения по длительности управляющей команды.
Особенности конструкции
Корпус привода объединяет электродвигатель, редуктор, механизм преобразования вращения в линейное движение, электронную плату и узел соединения с клапаном. Алюминиевая силовая часть воспринимает рабочую нагрузку, наружная оболочка защищает внутренние компоненты. Такая компоновка обеспечивает требуемую жесткость и стабильное позиционирование штока. Редуктор уменьшает скорость вращения двигателя и повышает усилие на выходе. Далее движение преобразуется в поступательное и передается штоку клапана. Электронный модуль обрабатывает входной сигнал, управляет двигателем и согласует рабочий диапазон. Канал обратной связи передает контроллеру информацию о фактическом положении исполнительного органа. Автоматическая адаптация к ходу клапана уменьшает необходимость ручной настройки крайних положений. Электроника соотносит доступное перемещение штока с диапазоном входного сигнала, что обеспечивает корректную работу с совместимой арматурой при соблюдении требований по усилию и ходу.
Принцип работы
После подачи питания электронная система анализирует управляющий сигнал. В трехточечном режиме отдельные команды инициируют движение штока в сторону открытия или закрытия. Пока команда присутствует, двигатель вращает редуктор, выходной узел перемещается линейно, а затвор клапана изменяет проходное сечение. После снятия команды механизм останавливается в достигнутой позиции. При пропорциональном управлении положение определяется уровнем входного напряжения. Электроника сопоставляет заданную позицию с текущим состоянием и включает двигатель на время, необходимое для устранения рассогласования. Такой принцип позволяет использовать клапан и привод как исполнительное звено замкнутого контура регулирования температуры или расхода. Выходной сигнал 2–10 В передает фактическое положение в систему автоматизации и может применяться для диспетчеризации, контроля и диагностики расхождения между командой и достигнутой позицией.
Интеграция и эксплуатация
ALB100 применяется в смесительных узлах, теплообменных аппаратах, вентиляционных установках, распределительных ветвях отопления и охлаждения, а также в системах центрального регулирования расхода. Учитывают усилие, ход клапана, напряжение питания, тип управляющего сигнала, температуру окружающей среды и монтажное пространство. Электрическое подключение должно обеспечивать корректное соединение силовых, управляющих и сигнальных цепей. Привод устанавливают без перекоса относительно оси штока, поскольку боковая нагрузка повышает сопротивление механизма и ускоряет износ сопрягаемых деталей. Работа привода зависит и от состояния арматуры. Заедание штока, загрязнение направляющих или чрезмерное усилие перемещения повышают нагрузку на редуктор и ухудшают точность позиционирования. Поэтому клапан и привод рассматриваются как единая механическая система. Контролю подлежат крепление, кабели, отсутствие повреждений и корректность реакции на управляющий сигнал.
Таким образом, ESBE ALB100 в исполнении ALB144 22050100 является линейным электроприводом для автоматизированного управления регулирующими клапанами. Усилие 800 Н, ход 10–52 мм, питание 24 В, трехточечный и пропорциональный режимы позволяют использовать устройство в теплотехнических и гидравлических схемах. Электронная адаптация диапазона и обратная связь по положению обеспечивают согласованную работу привода с контроллером и регулирующей арматурой. При применении устройства определяющее значение имеют совместимость по ходу и усилию, соответствие электрических интерфейсов, правильная механическая установка и соблюдение допустимых условий эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая исполнительные механизмы для автоматизированных инженерных систем.
