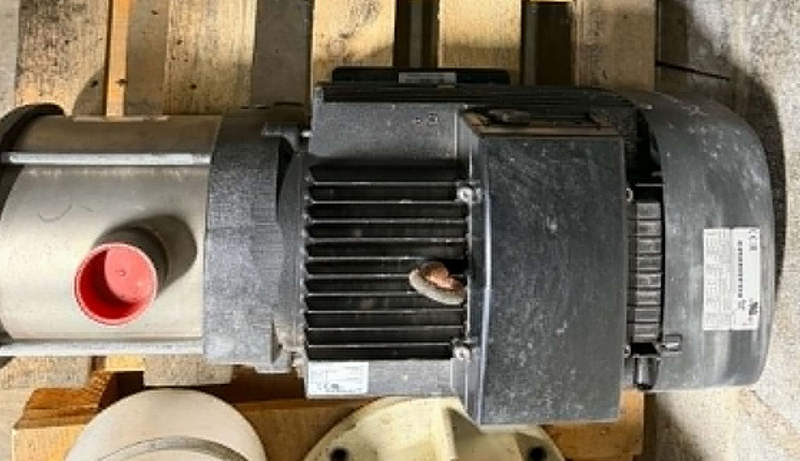

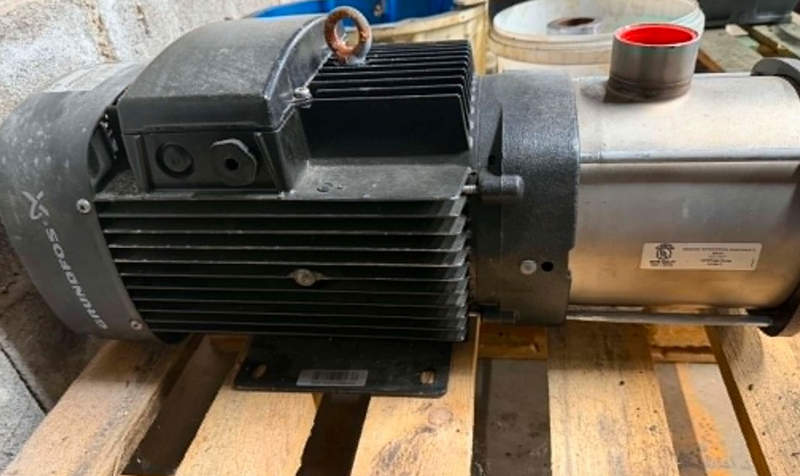

Многоступенчатый насос Grundfos CM 10-4 98777053 — горизонтальная система повышения давления из нержавеющей стали

Когда жидкость проходит через длинную магистраль, фильтры, теплообменник или технологическую арматуру, часть ее гидравлической энергии постоянно расходуется. Grundfos CM 10-4 A-R-I-E-AQQE F-A-A-N 98777053 возвращает потоку необходимый запас давления не посредством одного крупного рабочего колеса, а последовательно — через несколько центробежных ступеней. Горизонтальная компоновка делает агрегат удобным для размещения на основании рядом с трубопроводом. Вода поступает в осевом направлении, проходит рабочие камеры и покидает насос через радиально расположенный напорный патрубок.

Технические характеристики

Рабочие параметры CM 10-4 определяют его возможности в системах подачи и повышения давления. Основные характеристики следующие:

• бренд — Grundfos,
• категория — горизонтальный многоступенчатый центробежный насос,
• серия — CM,
• модель — CM 10-4 A-R-I-E-AQQE F-A-A-N,
• номер изделия — 98777053,
• номинальная подача — 10 м³/ч,
• номинальный напор — около 51,5 м,
• количество ступеней — 4,
• максимальный напор — около 63 м,
• частота вращения — около 2900 об/мин,
• мощность двигателя P2 — 3 кВт,
• питание — 3 × 220–240 В Δ / 380–415 В Y,
• частота сети — 50 Гц,
• номинальный ток — около 11 А при низком напряжении и 6,3–6,8 А при высоком,
• класс энергоэффективности двигателя — IE3,
• степень защиты двигателя — IP55,
• класс изоляции — F,
• максимальное рабочее давление — 10 бар,
• температура жидкости — от −20 до +120 °C,
• входное соединение — Rp 1½,
• выходное соединение — Rp 1½,
• корпус насоса — нержавеющая сталь AISI 304,
• рабочие колеса — нержавеющая сталь AISI 304,
• уплотнение вала — AQQE,
• масса — около 37 кг.

Особенности конструкции устройств

Внутри Grundfos CM 10-4 98777053 поток проходит через четыре последовательно расположенных рабочих колеса. Первая ступень принимает воду со всасывающей стороны и сообщает ей скорость. Направляющий аппарат переводит часть этой скорости в давление и одновременно организует вход на следующую крыльчатку. После четырех повторений жидкость выходит из агрегата уже с существенно большим энергетическим запасом. Такой принцип позволяет получить значительный напор без чрезмерного увеличения диаметра одной ступени. Насос остается вытянутым по горизонтали, а двигатель располагается на общей оси с гидравлической частью. Внешняя передача между мотором и насосом не требуется. Материалы проточной зоны имеют отдельное значение. Корпус, рабочие камеры и крыльчатки выполнены из нержавеющей стали AISI 304. Поэтому жидкость на основном пути не контактирует с обычным серым чугуном. Механическое уплотнение AQQE ограничивает выход воды вдоль вращающегося вала и отделяет гидравлическую область от двигателя. Всасывающий патрубок ориентирован вдоль оси насоса, а напорный развернут радиально. Такая геометрия одновременно обеспечивает прямой вход потока на первую ступень и удобный вывод жидкости после завершения процесса повышения давления.

Области применения

Характеристика CM 10-4 подходит для задач, где требуется одновременно заметный расход и повышение давления. Основные варианты применения следующие:

• подача воды в промышленную магистраль,
• повышение давления в инженерной сети,
• перекачивание между технологическими емкостями,
• циркуляция через теплообменное оборудование,
• подача воды к моечным установкам,
• системы охлаждения машин и агрегатов,
• водоподготовительные установки,
• подача воды через фильтрационные блоки,
• небольшие промышленные насосные станции,
• технологические линии с расходом порядка 10 м³/ч,
• системы с внутренними резьбовыми соединениями Rp 1½.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos CM 10-4 98777053. Заказчикам доступны технические консультации по расходу, напору, присоединительным размерам, материалам проточной части и электрическим параметрам оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Практические свойства этой модели связаны с четырехступенчатой схемой и нержавеющим исполнением гидравлической части. К ключевым преимуществам относятся:

• номинальная производительность 10 м³/ч,
• напор около 51,5 м в номинальной точке,
• четыре последовательные центробежные ступени,
• мощность двигателя 3 кВт,
• трехфазное питание,
• двигатель класса IE3,
• защита электродвигателя IP55,
• корпус из AISI 304,
• рабочие колеса из AISI 304,
• торцевое уплотнение AQQE,
• рабочее давление до 10 бар,
• температура жидкости до +120 °C,
• резьбовые соединения Rp 1½,
• горизонтальная компоновка,
• осевое поступление воды,
• радиальный выход после последней ступени.

Таким образом, Grundfos CM 10-4 A-R-I-E-AQQE F-A-A-N 98777053 наращивает давление постепенно: вода последовательно проходит четыре центробежные ступени, а не получает всю энергию от одной крыльчатки. За счет этого насос сочетает производительность 10 м³/ч с напором более 50 м и сохраняет относительно компактную горизонтальную форму.
