Горизонтальный многоступенчатый насос Grundfos CH 2-50 43551105 — пятиступенчатое повышение давления при подаче 2,5 м³/ч

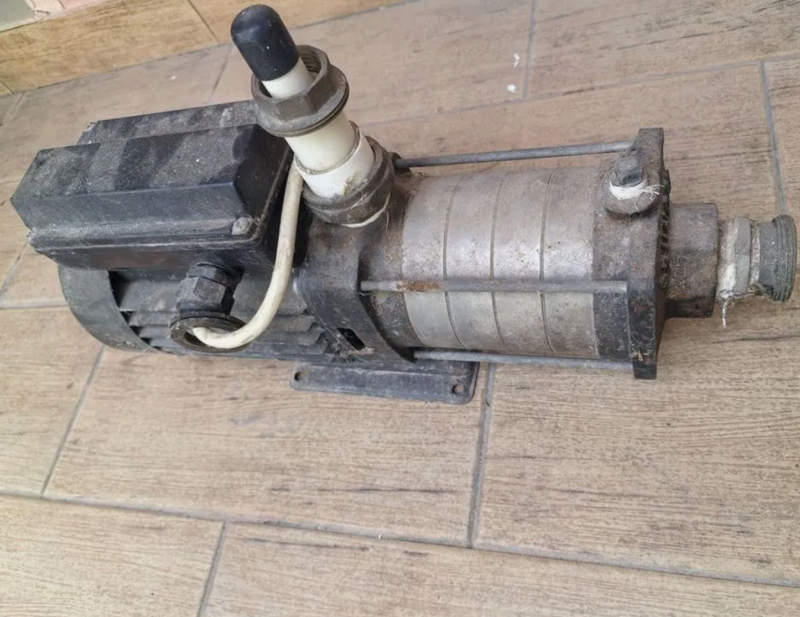

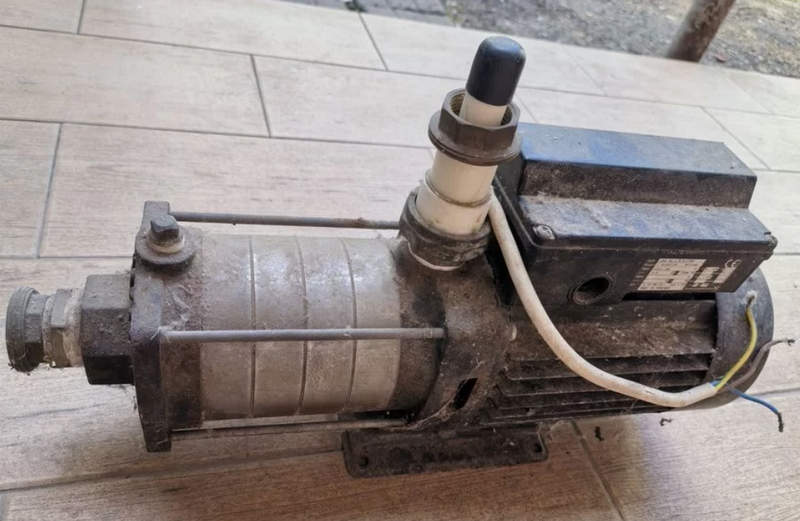

Когда воде необходимо пройти через фильтр, теплообменник, регулирующую арматуру и протяженный трубопровод, исходного давления может оказаться недостаточно. Grundfos CH 2-50 43551105 последовательно увеличивает энергетический запас потока внутри пяти центробежных ступеней. Благодаря этому при номинальной подаче 2,5 м³/ч агрегат формирует напор около 32,4 м. Горизонтальная компоновка объединяет насос и электродвигатель на общей плите. Жидкость поступает через осевой патрубок Rp 1, движется вдоль ступенчатой гидравлической части и после завершения разгона выходит через радиально расположенное соединение того же размера. Номер изделия 43551105 соответствует трехфазному исполнению CH 2-50 с уплотнением семейства CVBV.

Технические характеристики

Рабочие возможности модели определяются не одной крыльчаткой, а суммарным действием пяти последовательно расположенных центробежных элементов. Основные параметры следующие:

• бренд — Grundfos,
• категория — горизонтальный многоступенчатый центробежный насос,
• серия — CH,
• модель — CH 2-50,
• номер изделия — 43551105,
• номинальная подача — 2,5 м³/ч,
• номинальный напор — 32,4 м,
• число рабочих ступеней — 5,
• мощность двигателя P2 — 0,56 кВт,
• потребляемая мощность P1 — около 0,8 кВт,
• питание — 3 × 220–240 В Δ / 380–415 В Y,
• частота сети — 50 Гц,
• номинальный ток — около 2,35/1,25 А,
• входное присоединение — Rp 1,
• выходное присоединение — Rp 1,
• температура перекачиваемой воды — от 0 до +90 °C,
• максимальное рабочее давление — 10 бар при температуре до +40 °C,
• допустимое давление при +90 °C — 6 бар,
• максимальная температура окружающей среды — +55 °C,
• рабочие колеса — нержавеющая сталь AISI 304,
• вал — нержавеющая сталь,
• промежуточные камеры — нержавеющая сталь,
• входная и выходная части — чугун,
• торцевое уплотнение вала — CVBV,
• степень защиты электродвигателя — IP54,
• класс изоляции — F,
• масса нетто — около 11,5 кг.

Особенности конструкции устройств

Внутри Grundfos CH 2-50 43551105 давление формируется как последовательность небольших приращений. Первая крыльчатка забирает воду из осевого входа и разгоняет ее от центра к периферии. Направляющая часть тормозит поток в расчетном режиме, преобразуя часть скорости в статическое давление, после чего вода поступает на следующую ступень уже с повышенным энергетическим уровнем. Пять повторяющихся гидравлических секций образуют своеобразную лестницу давления. Такая архитектура позволяет получить более 30 м напора без крупного рабочего колеса и массивного спирального корпуса. Диаметр гидравлики остается сравнительно небольшим, а длина агрегата увеличивается вдоль оси двигателя. Рабочие колеса, промежуточные камеры и вал изготовлены из нержавеющей стали AISI 304. При этом входная и напорная части выполнены из чугуна. Подобное сочетание материалов распределяет их по функциональным зонам: элементы, формирующие многоступенчатый поток, получают коррозионно-стойкое исполнение, а наружные соединительные части образуют жесткую опору трубопровода. На выходе вала из гидравлической зоны используется механическое торцевое уплотнение. Оно создает подвижную герметичную границу между вращающимся валом и неподвижным корпусом, поэтому вода остается внутри насосной части при работе двигателя. Для номера 43551105 в каталогах Grundfos приводится исполнение с эластомером Viton семейства CVBV.

Области применения

Характеристика CH 2-50 подходит для систем, где умеренный расход необходимо совместить с заметным приростом давления. Основными вариантами применения являются:

• повышение давления в водопроводной линии,
• подача воды через фильтрационную установку,
• циркуляция в технологическом контуре,
• работа с теплообменным оборудованием,
• перемещение воды между накопительными емкостями,
• подача жидкости к моечному оборудованию,
• небольшие системы технического водоснабжения,
• контуры охлаждения машин и агрегатов,
• установки водоподготовки,
• трубопроводы с присоединениями Rp 1,
• системы с расходом порядка 2,5 м³/ч и необходимостью дополнительного напора.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos CH 2-50 43551105. Заказчикам доступны технические консультации по производительности, напору, электрическим параметрам, присоединительным размерам и материалам гидравлической части. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практические свойства CH 2-50 определяются сочетанием ступенчатой гидравлики, компактной горизонтальной компоновки и трехфазного двигателя. К ключевым преимуществам относятся:

• пять последовательно работающих центробежных ступеней,
• номинальный расход 2,5 м³/ч,
• напор около 32,4 м,
• двигатель мощностью 0,56 кВт,
• трехфазное подключение 220–240/380–415 В,
• рабочие колеса из AISI 304,
• промежуточные камеры из нержавеющей стали,
• нержавеющий насосный вал,
• торцевое уплотнение CVBV,
• резьбовые соединения Rp 1,
• давление системы до 10 бар при температуре до +40 °C,
• работа с водой температурой до +90 °C при соответствующем снижении допустимого давления,
• защита двигателя IP54,
• изоляция класса F,
• непосредственное соединение двигателя и насосного вала,
• единая плита для гидравлической части и электродвигателя.

Таким образом, Grundfos CH 2-50 43551105 повышает давление не резким воздействием одной крыльчатки, а последовательной передачей энергии через пять центробежных ступеней. При номинальном расходе 2,5 м³/ч такая схема обеспечивает напор около 32,4 м, сохраняя горизонтальную компоновку и резьбовые соединения Rp 1.
