Максимальный контроль и мощность с MICROMASTER 440 от Siemens

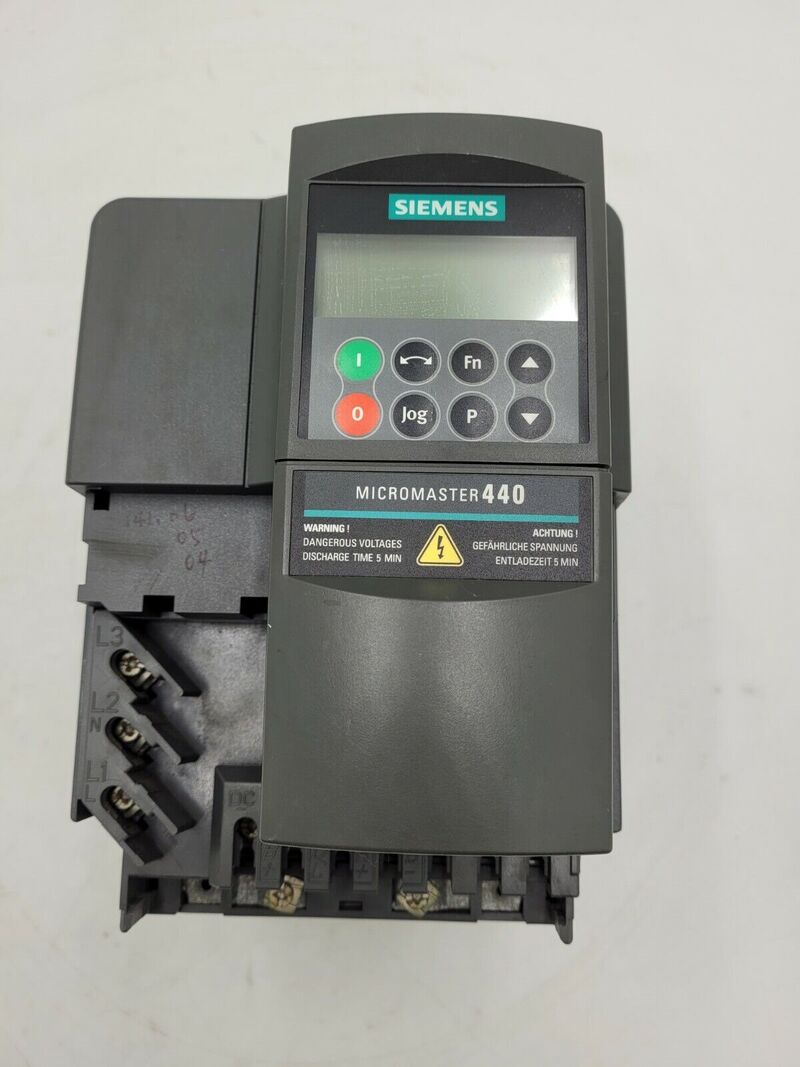

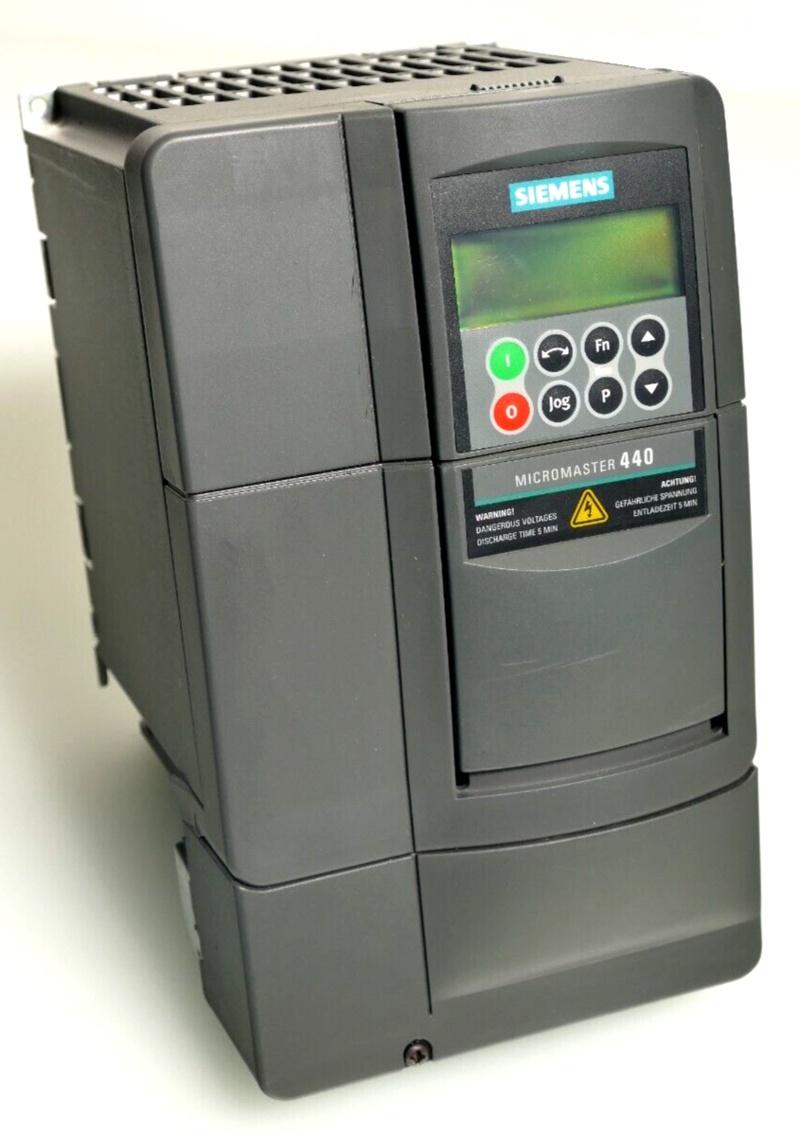

Частотный преобразователь Siemens MICROMASTER 440 6SE6440-2UD33-0EA1 представляет собой универсальное устройство регулирования скорости асинхронных электродвигателей с короткозамкнутым ротором. Благодаря широкому спектру технических возможностей, высокой надежности и наличию встроенных защитных и диагностических функций, он применяется в различных отраслях промышленности, включая машиностроение, водоснабжение, вентиляцию, обработку материалов и автоматизацию производственных линий.

Технические характеристики Siemens MICROMASTER 440 6SE6440-2UD33-0EA1

Ниже представлены ключевые параметры устройства:

• Артикул: 6SE6440-2UD33-0EA1;
• Номинальное напряжение питания: 3-фазное, 380–480 В ±10%;
• Диапазон частот питания: 47–63 Гц;
• Выходная мощность: до 15 кВт;
• Номинальный выходной ток: 30 А;
• Максимальный перегрузочный ток: до 150% номинального в течение 60 секунд;
• Диапазон выходной частоты: 0–650 Гц;
• Тип управления двигателем: V/f, V2/f, скалярное и векторное без датчика (Sensorless Vector Control);
• Способ охлаждения: встроенный вентилятор с воздушным охлаждением;
• Степень защиты корпуса: IP20;
• Температурный диапазон эксплуатации: от -10 до +50 C (без дерейтинга до 40 C);
• Интерфейсы: встроенный RS485 (USS/Modbus), опциональные модули Profibus, CANopen и др.;
• Встроенные элементы безопасности: STO (Safe Torque Off);
• Панель управления: сменная, опционально с графическим дисплеем;
• Габариты (ШxВxГ): около 250 x 390 x 230 мм;
• Масса: примерно 11 кг;
• EMC-фильтр: встроенный (категория C2);
• Частота ШИМ: от 2 до 16 кГц (настраиваемая);
• Тип запуска: плавный старт/стоп, джог, ускоренный запуск;
• Поддержка стандартов: EN 61800-3, EN 61800-5-1.

Конструктивные особенности и функциональность

Частотный преобразователь Siemens MICROMASTER 440 выполнен в компактном корпусе с эффективной системой вентиляции, позволяющей использовать его в условиях ограниченного пространства шкафов управления. Устройство имеет модульную архитектуру: к основному блоку могут подключаться дополнительные модули расширения ввода/вывода, интерфейсные адаптеры, внешние панели управления, модули связи и опциональные фильтры. Интерфейс RS485 обеспечивает подключение к системам автоматизации. Модель оснащена встроенными элементами безопасности, включая STO (безопасное отключение момента), что позволяет использовать его в системах, предъявляющих повышенные требования к защите персонала и оборудования. Уровень защиты IP20 делает его подходящим для установки внутри шкафов управления в сухих и вентилируемых помещениях. Простая структура меню панели управления позволяет быстро настраивать и контролировать параметры без необходимости подключения к ПК. Однако при необходимости доступны инструменты программирования и конфигурации через ПК — например, STARTER или SINAMICS Startdrive.

Принципы работы

Работа преобразователя MICROMASTER 440 основана на преобразовании входной переменной частоты сети в постоянное напряжение, а затем в модулированный переменный сигнал с регулируемой частотой и амплитудой. Принципиальные этапы преобразования следующие:

• Выпрямление переменного тока: трёхфазное входное напряжение подается на выпрямитель, формируя постоянное напряжение на промежуточной цепи.
• Фильтрация и стабилизация: сглаживание напряжения происходит за счёт фильтров и накопительных конденсаторов.

• Инвертирование ШИМ: с помощью силовых IGBT транзисторов формируется выходной сигнал переменной частоты и амплитуды (управляется с помощью ШИМ).
• Регулирование параметров: микропроцессорная система преобразователя анализирует сигналы обратной связи (например, по току, напряжению, температуре) и корректирует выходные параметры в соответствии с выбранной стратегией управления.
• В зависимости от конфигурации MICROMASTER 440 может работать в следующих режимах управления:
• V/f – скалярный режим: подходит для простых задач, таких как насосы и вентиляторы;
• V2/f – квадратичный режим: идеален для вентиляторов и центробежных насосов с изменяющейся нагрузкой;
• Sensorless Vector Control (SLVC): обеспечивает точное управление моментом без датчиков, особенно актуально при высокодинамичных нагрузках;
• Flux Current Control (FCC): расширенная версия векторного управления для ещё большей точности;
• PID-регулирование: возможность встроенного регулирования по замкнутому контуру.

Режимы работы

В эксплуатации преобразователь поддерживает несколько режимов:

• Ручной и автоматический режимы: управление может производиться как с панели, так и по внешнему сигналу.
• Режим джоггинга: позволяет кратковременно вращать двигатель с малой скоростью для позиционирования.
• Плавный пуск и останов: снижение механических нагрузок и продление срока службы оборудования.
• Режим энергосбережения (Eco): оптимизация подачи энергии в зависимости от нагрузки.
• Работа с заданием скорости по аналоговому сигналу или через интерфейс связи.
• Режим торможения: управление тормозными резисторами и рекуперацией.
• Мультискоростные профили: до 8 заранее заданных скоростей.
• Автоматический рестарт после отключения питания или аварийной остановки.
• Динамическое ограничение тока: предотвращение перегрузок.
• Встроенная система защиты от перенапряжения, перегрева и короткого замыкания.

Преимущества Siemens MICROMASTER 440 6SE6440-2UD33-0EA1

Преобразователь обладает рядом конкурентных преимуществ:

• Высокая точность и стабильность регулирования;
• Гибкость настройки и адаптация под разные задачи;
• Простота ввода в эксплуатацию благодаря панели управления;
• Встроенные средства безопасности (STO);
• Возможность интеграции в сети автоматизации;
• Многообразие режимов управления двигателем;
• Компактный корпус и эффективное охлаждение;
• Высокая перегрузочная способность;
• Надежность и долговечность;
• Поддержка международных стандартов и сертификаций.

Области применения

Преобразователь MICROMASTER 440 используется в следующих системах и установках:

• Вентиляционные системы и кондиционирование воздуха;
• Насосные станции водоснабжения и канализации;
• Конвейеры, ленточные транспортеры, подъемные механизмы;
• Центробежные и винтовые компрессоры;
• Обрабатывающее оборудование и станки;
• Мешалки, дозаторы, миксеры;
• Подъемно-транспортные механизмы;
• Эскалаторы и лифтовые установки (в отдельных вариантах);
• Текстильное и деревообрабатывающее оборудование;
• Системы дозирования и розлива.

В целом, частотник Siemens MICROMASTER 440 6SE6440-2UD33-0EA1 — это мощное и многофункциональное устройство для управления асинхронными электродвигателями. Благодаря широкому диапазону настроек, разнообразию режимов работы, встроенной системе безопасности и высокой надежности, он является отличным решением для самых различных промышленных задач. Простота конфигурирования и возможности подключения к автоматизированным системам делают его универсальным элементом в современной электроприводной технике.
