Контроллеры DEKraft — надежное управление электрическими системами
Контроллеры DEKraft предназначены для автоматического управления технологическими установками, инженерными системами и электрическими механизмами. Устройство получает сигналы от датчиков, обрабатывает их по записанному алгоритму, а затем формирует команды для контакторов, реле, приводов, клапанов и сигнальной аппаратуры. Программная логика упрощает изменение последовательности операций и обеспечивает воспроизводимость рабочих циклов. Контроллер действует как центральное звено локального контура автоматизации. На входы поступают состояния кнопок, концевых выключателей, реле защиты и технологических датчиков. В аналоговых каналах измеренная физическая величина представляется нормированным сигналом, который преобразуется во внутреннее числовое значение. Центральный процессор сопоставляет полученные данные с условиями программы, выполняет логические, арифметические и временные операции и обновляет состояние выходов.
Ключевые технические характеристики
При подготовке спецификации контроллера оценивают следующие параметры:
- напряжение питания и допустимый диапазон его отклонения,
- число дискретных входов и электрический тип входных цепей,
- количество выходов, их релейное либо транзисторное исполнение,
- предельный ток коммутации и характер подключаемой нагрузки,
- наличие аналоговых каналов, диапазоны сигналов и разрядность преобразования,
- объем памяти программы и энергонезависимых данных,
- время выполнения логических команд и продолжительность рабочего цикла,
- число таймеров, счетчиков и внутренних переменных,
- поддерживаемые интерфейсы и протоколы промышленного обмена,
- возможность присоединения модулей расширения,
- диапазон рабочей температуры и допустимую влажность,
- степень защиты корпуса, способ крепления и габариты.
Конструкция и внутренняя архитектура

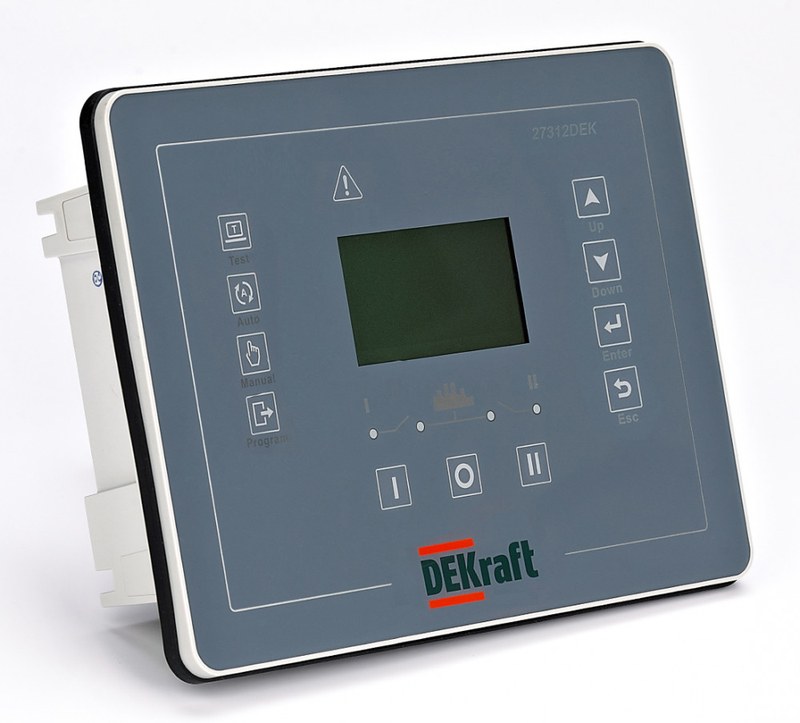

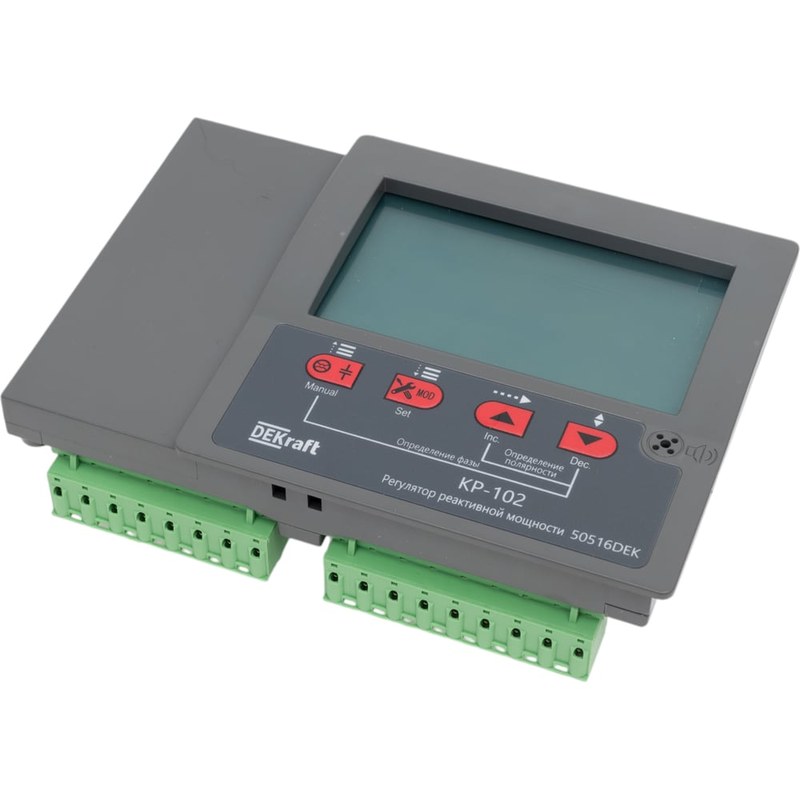

Типовой контроллер выполнен в изолирующем корпусе для установки внутри электрического шкафа. Клеммные группы отделяют полевые цепи от цепи питания и коммуникационных разъемов, а маркировка облегчает трассировку проводников. Внутри размещены источник вторичного питания, процессорный модуль, память, узлы гальванической развязки и каскады согласования входов и выходов. Светодиодная индикация отображает наличие питания, режим работы, активность каналов и диагностические состояния.
Принципы программного управления
Рабочий алгоритм строится из логических условий, блокировок, таймеров, счетчиков, сравнений и операций над технологическими величинами. Перед выдачей команды на исполнительный механизм проверяются разрешающие признаки: готовность защиты, допустимое положение сопряженного оборудования, отсутствие аварии и соответствие процесса установленным пределам. Межоперационные задержки исключают одновременное включение несовместимых аппаратов, а фиксация аварийного признака предотвращает самопроизвольный повторный пуск. Разделение функций по программным блокам упрощает проверку алгоритма ПО, поиск отказов и контролируемое внесение изменений в рабочую программу. Основные этапы разработки программы включают:
- формализацию последовательности работы и аварийных сценариев,
- составление таблицы входных, выходных и внутренних сигналов,
- назначение безопасных состояний исполнительных цепей,
- реализацию ручного, автоматического и сервисного режимов,
- настройку выдержек времени, порогов и гистерезиса,
- проверку взаимных блокировок и условий повторного запуска,
- имитацию отказов датчиков, обрыва связи и пропадания питания,
- документирование переменных, уставок и версий программы.
Интеграция и обмен данными
Коммуникационный интерфейс применяют для связи контроллера с панелью оператора, преобразователем частоты, счетчиком, удаленными модулями или системой диспетчеризации. Перед вводом обмена задают адреса узлов, скорость, формат кадра и правила контроля ошибок. Карта регистров должна однозначно связывать передаваемые значения с физическими величинами, единицами измерения и коэффициентами масштабирования. Пусконаладочная проверка выполняется поэтапно:
- контроль питания и индикации без включения исполнительных механизмов,
- поочередная проверка каждого входного сигнала,
- тестирование выходов в разрешенном сервисном режиме,
- подтверждение направления вращения и конечных положений,
- проверка автоматической последовательности на холостом ходе,
- испытание защитных блокировок и аварийного останова,
- контроль восстановления после перезапуска,
- фиксация итоговых уставок и результатов испытаний.
Надежность системы зависит от корректной программы, качества питания и состояния периферии. В регламент включают осмотр клемм, контроль температуры внутри шкафа, проверку журналов аварий и тестирование критических блокировок. Изменения алгоритма выполняют с присвоением новой версии и сохранением резервной копии. После корректировки повторно проверяют связанные режимы, поскольку изменение одного условия может повлиять на несколько ветвей управления.
Таким образом, контроллеры DEKraft позволяют реализовать логическое и последовательное управление, обработку дискретных и аналоговых сигналов, межаппаратные блокировки и информационный обмен в составе автоматизированной установки. Технически обоснованное применение требует согласования каналов с периферией, расчета быстродействия, разработки безопасных алгоритмов и полного функционального испытания. Компания «Олниса» осуществляет поставку контроллеров DEKraft и другого промышленного оборудования для комплектации систем автоматизации.
