Блок питания ExeGate ATX 500W — стабильное питание для компьютерных систем
Блок питания ExeGate ATX 500W преобразует сетевое переменное напряжение в стабилизированные постоянные напряжения, необходимые узлам персонального компьютера. Номинальная мощность 500 Вт характеризует общий энергетический ресурс, а форм-фактор ATX — механическую совместимость, логику запуска и основные интерфейсы. Допустимую конфигурацию определяют по токам отдельных линий, температурному режиму, разъемам и пиковому потреблению компонентов.
Ключевые параметры
ExeGate ATX 500W принимает энергию от однофазной сети, выпрямляет ее, преобразует на высокой частоте и распределяет между каналами питания системной платы, процессора, накопителей и периферии. Основные параметры, учитываемые при проектировании вычислительного узла, представлены ниже:
- номинальная выходная мощность 500 Вт,
- конструктивное исполнение ATX,
- основные линии постоянного напряжения +12, +5 и +3,3 В,
- дежурный канал +5VSB для функций запуска и ожидания,
- служебный сигнал Power Good для разрешения начальной загрузки,
- дистанционное включение цепью PS_ON,
- принудительное воздушное охлаждение,
- кабельное подключение внутренних потребителей.
Основная нагрузка в современном компьютере приходится на линию +12 В: от нее через преобразователи системной платы питаются процессор и другие мощные узлы. Каналы +5 и +3,3 В обслуживают логику, накопители и вспомогательные цепи. Складывать паспортные токи нельзя: выходы могут иметь групповое ограничение. До установки допустимый ток каждого канала сопоставляют с расчетной нагрузкой и пусковыми режимами.
Принцип преобразования энергии
Рабочий цикл начинается с входной фильтрации высокочастотных помех. Далее сетевое напряжение выпрямляется, сглаживается накопительными конденсаторами и поступает на силовой импульсный каскад. Ключевые полупроводниковые элементы формируют высокочастотные импульсы, которые передаются через трансформатор. Такое решение обеспечивает гальваническое разделение первичной и вторичной частей, уменьшает габариты магнитных компонентов и позволяет регулировать выход посредством изменения режима коммутации.
Конструктивное исполнение

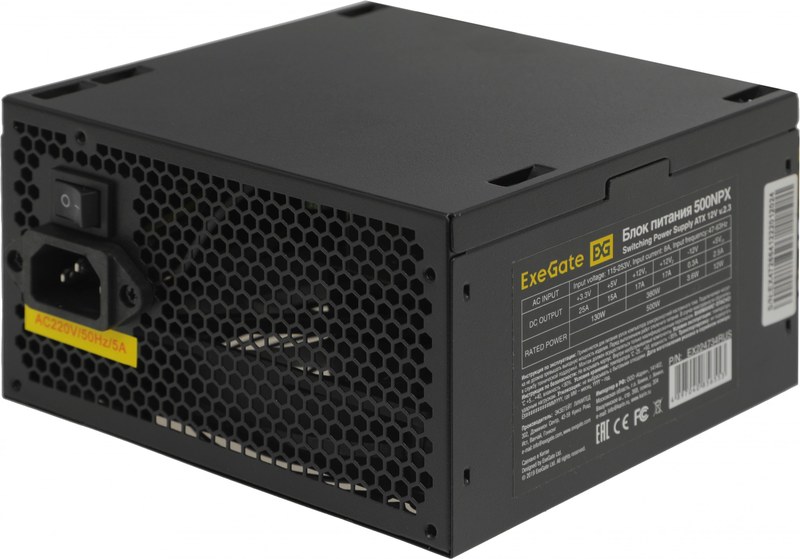

Устройство собрано в металлическом корпусе, выполняющем функции несущего элемента, защитной оболочки и части электромагнитного экрана. Внутри разнесены первичные цепи с опасным потенциалом и низковольтная вторичная сторона. Печатная плата объединяет входной фильтр, выпрямитель, силовые ключи, трансформатор, стабилизирующие цепи и контроллер. Радиаторы отводят тепло от полупроводников, а вентилятор создает направленный поток через нагретые зоны. К конструктивным факторам, влияющим на надежность, относятся:
- свободное прохождение воздуха через решетки корпуса,
- качество теплового контакта силовых деталей с радиаторами,
- изоляционные расстояния между первичной и вторичной сторонами,
- сечение проводников кабельных жгутов,
- механическая фиксация компонентов и выводов,
- температурный класс конденсаторов,
- защита кабелей от повреждения кромками.
Интерфейсы и распределение нагрузки

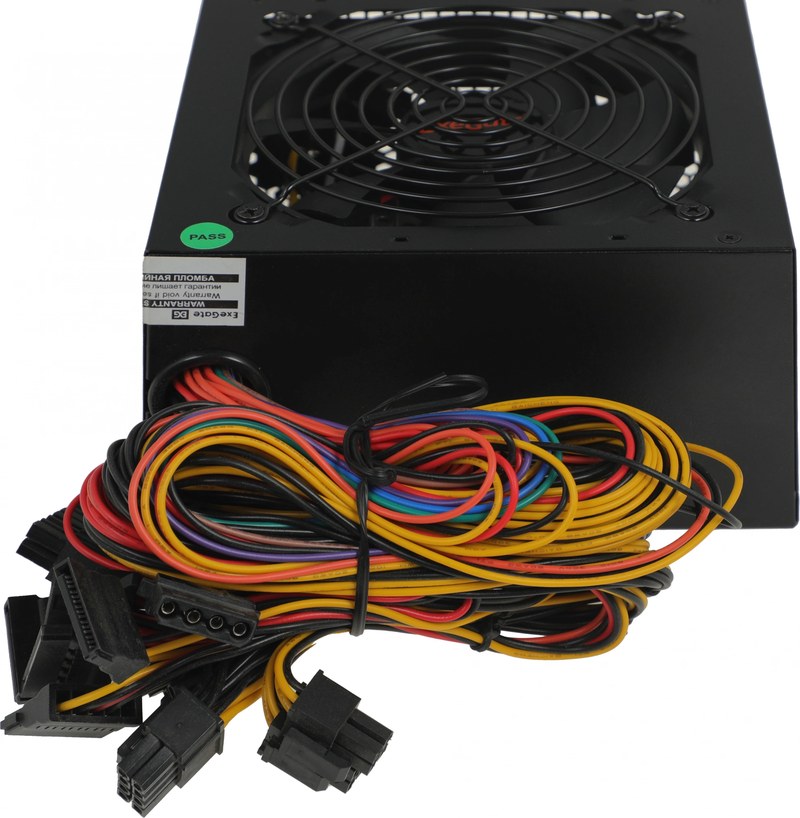

Основной разъем ATX передает питание системной плате, дежурное напряжение и управляющие сигналы. Отдельная процессорная линия подключается к соответствующему гнезду рядом с преобразователем питания CPU. Накопители получают энергию через периферийные разъемы кабельного жгута. Конкретное количество и исполнение штекеров необходимо сверять с маркировкой выбранной модификации ExeGate, поскольку принадлежность к классу 500 Вт сама по себе не определяет комплектацию.
Защитные функции и качество питания
Безопасная эксплуатация импульсного источника зависит от реакции на ненормальные режимы. В схемах данного класса применяются следующие виды контроля:
- ограничение тока при перегрузке выходного канала,
- отключение при коротком замыкании,
- контроль превышения допустимого выходного напряжения,
- ограничение суммарной мощности,
- защита от критического перегрева при наличии соответствующего узла.
Фактический набор защит зависит от исполнения. После аварийного отключения устраняют причину, обесточивают систему и выдерживают паузу для разряда цепей, затем выполняют повторный запуск. Многократное включение при замыкании недопустимо. Вскрытие корпуса создает риск поражения током: конденсаторы первичной части могут сохранять опасный заряд после отсоединения кабеля.
Таким образом, ExeGate ATX 500W — импульсный источник питания компьютерных систем общего назначения с номинальной мощностью 500 Вт и логикой ATX. Его пригодность определяется балансом нагрузки по линиям, совместимостью разъемов, охлаждением и работой защитных цепей. Обоснованное применение требует расчета пикового потребления, достаточного мощностного резерва, свободной циркуляции воздуха и соблюдения электробезопасности. Компания «Олниса» осуществляет поставку блоков питания ExeGate ATX 500W и другой промышленной аппаратуры. Поставка организуется для единичных заказов и комплектных партий оборудования с соблюдением согласованных условий.
