Индикатор Fluke 9062 — удобная проверка чередования фаз в трехфазных сетях

Fluke 9062 — индикатор чередования фаз и направления вращения электродвигателя, предназначенный для проверки трехфазных сетей при монтаже, вводе в эксплуатацию. Прибор позволяет определить последовательность фаз, наличие напряжения на проводниках и направление вращения двигателя до его пуска. Такая диагностика важна для насосов, вентиляторов, компрессоров, конвейеров и других механизмов, у которых ошибочная фазировка способна привести к обратному вращению. Fluke 9062 рассчитан на промышленное применение, где требуется получение однозначного результата.

Технические характеристики

Fluke 9062 рассчитан на эксплуатацию в низковольтных промышленных сетях переменного тока. Прибор предназначен для оценки фазовой структуры сети, а не для измерения комплекса электрических величин. Это определяет его целевое назначение. Основные технические параметры:

• диапазон напряжения при контроле фаз — 120–400 В переменного тока,
• частотный диапазон — 2–400 Гц,
• трехфазное подключение через линии L1, L2 и L3,
• светодиодная индикация присутствия фаз,
• индикация направления вращающегося поля,
• функция определения направления вращения двигателя,
• портативное исполнение для работы на электроустановке.

Определение чередования фаз

При проверке трехфазной линии измерительные щупы подключают к проводникам. Световая индикация показывает наличие фаз, после чего прибор определяет порядок их следования. Если последовательность соответствует одному направлению вращения поля, отображается соответствующий сигнал; при обратном порядке индикация изменяется. Для изменения направления двигателя достаточно поменять местами две фазы, если это допускается схемой оборудования. Такая проверка позволяет определить фазировку до ввода механизма в рабочий режим и снизить вероятность ошибочного запуска насоса, вентилятора или другого привода. При пусконаладочных операциях контроль также помогает сопоставить распределительные линии и двигатели.

Проверка направления вращения двигателя

Функция контроля двигателя применяется при монтаже, после ремонта, замены питающего кабеля, аппаратуры или изменения схемы подключения. Проверка полезна, когда пробный пуск нежелателен из-за особенностей технологического процесса или механической нагрузки. Последовательность работы включает:

• идентификацию выводов двигателя и питающей линии,
• соединение измерительных проводов с контролируемыми точками,
• выполнение проверки направления вращения,
• оценку световой индикации,
• сопоставление результата с требуемым движением механизма,
• корректировку фазировки при обнаруженном несоответствии.

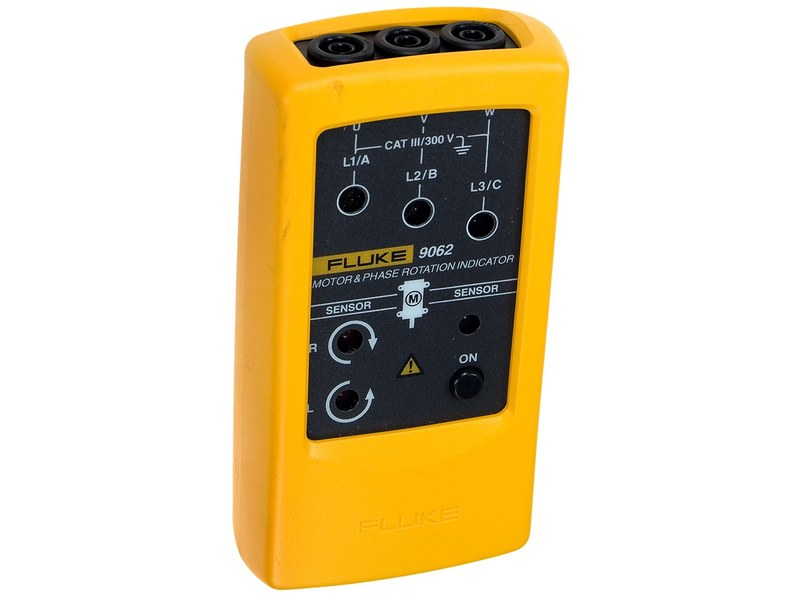

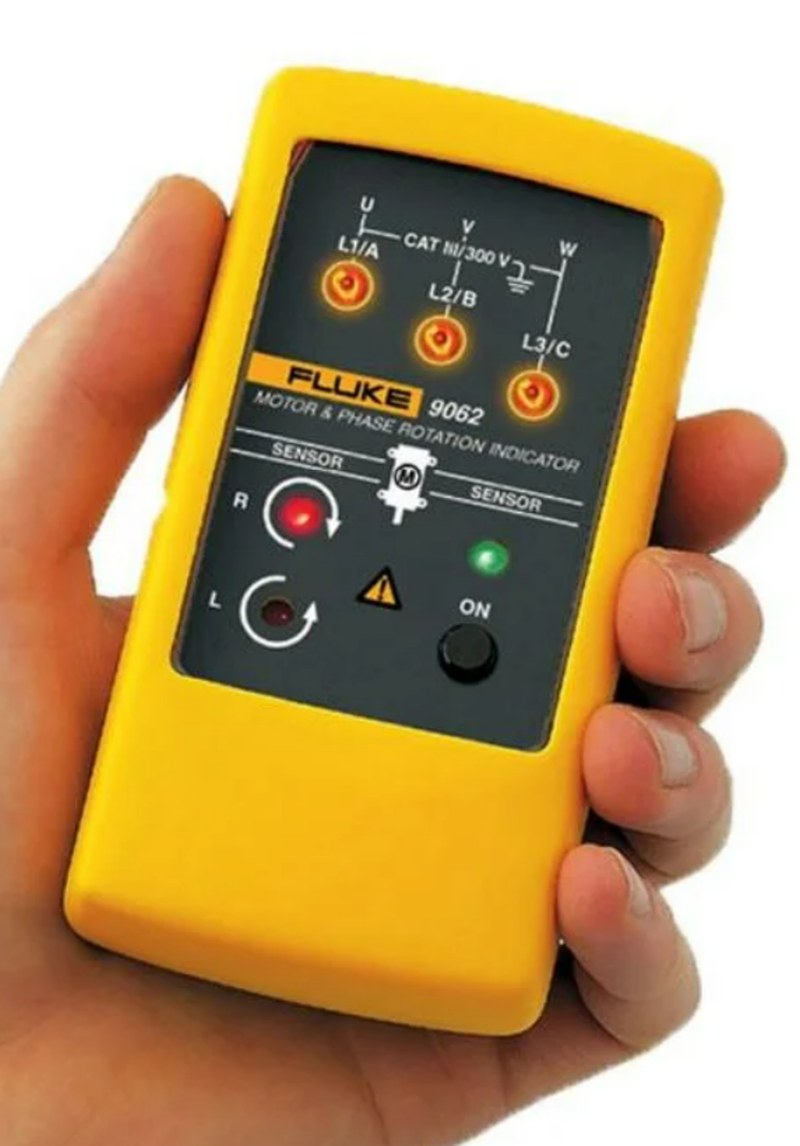

Конструктивные особенности

Fluke 9062 выполнен в компактном переносном корпусе, рассчитанном на электромонтажные и сервисные работы. Органы индикации расположены на лицевой панели и позволяют считывать результат без перехода к меню. Измерительные провода обеспечивают подключение к трем фазным точкам, а обозначения L1, L2 и L3 упрощают соблюдение схемы. Отсутствие сложной настройки сокращает продолжительность проверки и уменьшает вероятность ошибочной интерпретации результата. Прибор ориентирован на функциональную диагностику и не заменяет мультиметр или анализатор качества электроэнергии. Его задача — определить последовательность фаз и направление вращения. Узкая специализация делает Fluke 9062 элементом комплекта специалиста по промышленным приводам.

Области применения

Fluke 9062 используется в электрохозяйстве предприятий, на объектах автоматизации, в инженерных системах и при обслуживании приводов. Наиболее востребован прибор там, где направление вращения непосредственно связано с нормальной работой механизма. Типовые области применения:

• пусконаладочные работы в трехфазных электроустановках,
• проверка насосных и вентиляционных агрегатов,
• обслуживание компрессоров и конвейерных приводов,
• контроль фазировки после ремонта электрооборудования,
• проверка двигателей после замены силовых кабелей,
• диагностика распределительных линий и шкафов управления,
• контроль последовательности фаз перед вводом оборудования в эксплуатацию.

Эксплуатационные требования

Перед измерением необходимо убедиться в исправности проводов, щупов и изоляции, и соблюдать требования электробезопасности. Подключение выполняют только к цепям, параметры которых находятся в допустимом диапазоне прибора. Результат следует оценивать с учетом фактической схемы двигателя и требуемого направления его вращения. Fluke 9062 не заменяет измерение напряжения, сопротивления изоляции или токовой нагрузки. Его применяют как отдельный этап диагностики трехфазного оборудования. Прибор позволяет подтвердить правильность последовательности фаз до дальнейших электрических и механических испытаний.

Таким образом, Fluke 9062 представляет собой специализированный прибор для контроля чередования фаз и направления вращения трехфазных электродвигателей. Его применение позволяет выявлять ошибки фазировки до запуска оборудования, снижать риск обратного вращения механизмов и ускорять проверку приводных систем. Простая индикация делает устройство практичным инструментом промышленной электротехнической диагностики. Компания «Олниса» осуществляет поставку Fluke 9062 и другого промышленного оборудования для эксплуатации и оснащения производственных объектов.
