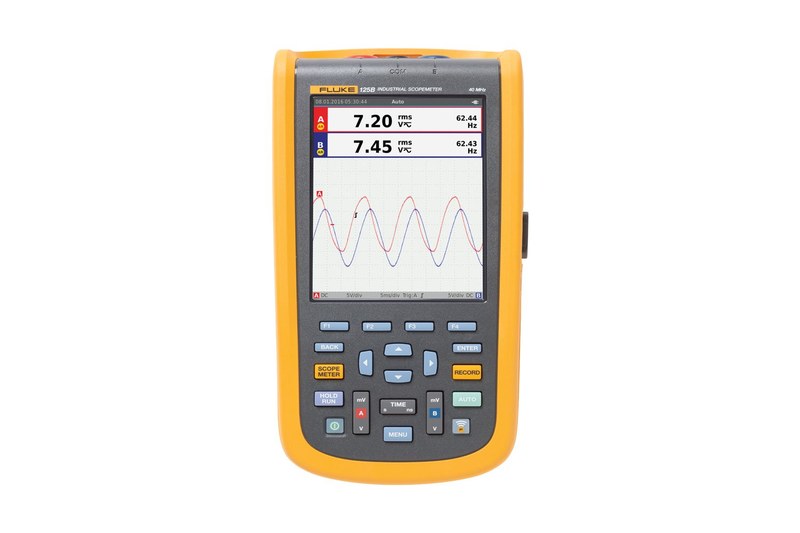

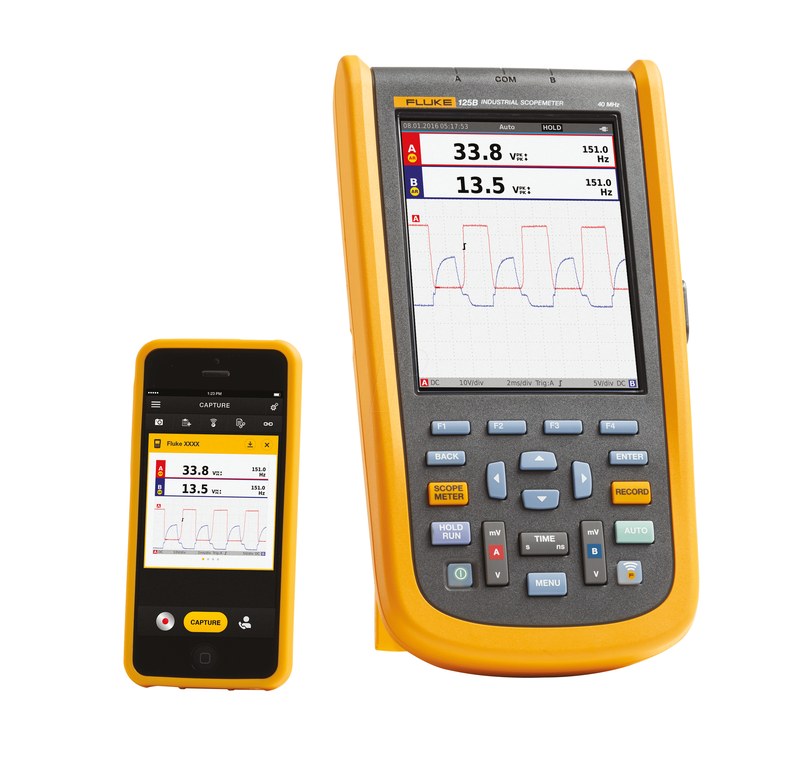

Осциллограф-мультиметр Fluke 125B — функциональное решение для технического обслуживания
Fluke 125B — переносной двухканальный осциллограф-мультиметр серии ScopeMeter для диагностики электрических, электромеханических и промышленных электронных систем на месте эксплуатации. Прибор объединяет наблюдение формы сигнала, измерение электрических величин, длительную регистрацию и проверку физического уровня промышленных шин. С его помощью исследуют силовые и управляющие цепи, выходы датчиков и линии обмена данными. Защищенное исполнение, автономное питание и изолированные входы рассчитаны на работу вне лаборатории.
Измерительные параметры
Fluke 125B применяют для поиска периодических неисправностей, анализа искажений, контроля приводов и проверки линий связи. Два канала позволяют сопоставлять процессы в разных точках схемы либо измерять напряжение и ток с совместимым датчиком. Осциллографический режим отображает амплитуду, частоту, период, длительность импульса и временную связь сигналов. Мультиметровый режим обеспечивает числовой контроль напряжения, сопротивления, емкости и частоты. К ключевым техническим характеристикам относятся:
- два изолированных сигнальных канала А/В,
- полоса пропускания осциллографа до 40 МГц,
- частота дискретизации в реальном времени до 25 Мвыб/с,
- цветное отображение осциллограмм и числовых данных,
- автоматическая установка масштаба и параметров запуска,
- регистрация продолжительных процессов в режиме TrendPlot,
- режим BusHealth для оценки сигналов промышленных шин,
- аккумуляторное питание для автономной эксплуатации,
- категории измерений CAT IV 600 В и CAT III 750 В.
Принцип действия и синхронизация
Входной сигнал масштабируется, преобразуется в цифровые отсчеты и выводится как зависимость напряжения от времени. Вертикальный коэффициент и развертка позволяют наблюдать полный цикл либо его быстропротекающий фрагмент. Для устойчивого изображения начало развертки связывается с заданным уровнем и направлением изменения сигнала. Connect-and-View автоматически определяет условия запуска, диапазон и временную базу. Для редких событий и сложных последовательностей доступны ручные установки. Измерительный цикл включает следующие операции:
- подключение входов с учетом категории перенапряжения контролируемой цепи,
- выбор осциллографического, мультиметрового, регистрирующего или шинного режима,
- задание диапазона, развертки и условий запуска,
- получение формы сигнала и вычисляемых значений,
- сопоставление результата с рабочими допусками оборудования,
- сохранение данных для документирования и последующего анализа.
Диагностика промышленных шин
BusHealth проверяет электрическое состояние интерфейса без расшифровки сообщений. Fluke 125B оценивает уровни, смещение, фронты, шум и другие показатели надежности связи, сопоставляя их с границами выбранного стандарта. Режим помогает выявлять дефекты кабеля, разъемов, терминаторов и заземления, вызывающие потерю данных или остановки оборудования. Проверка дополняет протокольный анализ: она характеризует физический уровень сети, но не содержание пакетов и логику работы узлов.
Конструкция и безопасность
Корпус Fluke 125B рассчитан на выездную эксплуатацию, а цветовая идентификация упрощает сопоставление каналов и показаний. Изолированная архитектура предотвращает нежелательное соединение контрольных точек через общий провод. Щупы и адаптеры должны соответствовать напряжению, категории измерений и условиям цепи. До подключения проверяют изоляцию принадлежностей, определяют опорные точки и учитывают импульсные перенапряжения. Конструктивные и эксплуатационные особенности прибора:
- защищенный переносной корпус для производственных условий,
- раздельные изолированные входные каналы,
- интерфейс с цветовым разделением сигналов,
- автоматические режимы первичной диагностики,
- ручная настройка для углубленного исследования,
- память для сохранения результатов измерений,
- автономное питание от аккумуляторной батареи,
- совместимость со специализированными датчиками и щупами.
Области применения
Fluke 125B используют при обслуживании автоматизированных линий, приводов, источников питания, систем распределения энергии и промышленных сетей. Прибор дополняет анализатор протоколов проверкой электрических параметров интерфейса. Ниже приведены основные области применения:
- контроль выходных сигналов датчиков и исполнительных устройств,
- диагностика преобразователей частоты, двигателей и цепей управления,
- проверка формы напряжения в импульсных источниках питания,
- поиск кратковременных нарушений и нестабильных контактов,
- оценка физического уровня промышленных линий связи,
- регистрация медленно изменяющихся технологических параметров,
- анализ гармонических составляющих электрической нагрузки,
- пусконаладочный контроль и периодическое обслуживание.
Таким образом, Fluke 125B предназначен для контроля формы сигналов, электрических величин, длительных изменений и физического уровня промышленных сетей. Два канала, полоса 40 МГц, синхронизация Connect-and-View, регистратор TrendPlot и функция BusHealth обеспечивают переход от выявления отклонения к проверке конкретного участка. Достоверность результата зависит от правильного подключения, соответствия принадлежностей категории цепи и выбора режима. Компания «Олниса» выполняет поставку Fluke 125B для промышленных предприятий и эксплуатационных организаций.
