Модуль Eltex SFP 10GE — надежное решение для высокоскоростной передачи данных

Eltex SFP 10GE представляет собой сменный оптический трансивер форм-фактора SFP+, предназначенный для организации высокоскоростных Ethernet-соединений со скоростью до 10 Гбит/с. Модуль устанавливается в совместимый порт коммутатора, маршрутизатора или другой сетевой платформы и преобразует электрический сигнал интерфейса в оптический сигнал линии передачи и обратно. Формат SFP+ позволяет выбирать тип оптического канала без замены основного оборудования.

Технические характеристики

Eltex SFP 10GE применяется в магистральных, распределительных и межкоммутаторных соединениях Ethernet 10 Гбит/с. Компактный форм-фактор повышает плотность оптических портов. Типовые двухволоконные исполнения используют раздельные оптические каналы передачи и приема. К основным характеристикам относятся:

• форм-фактор SFP+,
• скорость передачи данных до 10 Гбит/с,
• поддержка вариантов 10GBASE-SR, 10GBASE-LR и других исполнений в зависимости от модели,
• работа с многомодовым либо одномодовым волокном,
• оптический интерфейс LC в распространенных двухволоконных модификациях,
• горячее подключение при наличии соответствующей поддержки со стороны оборудования,
• цифровой диагностический мониторинг DDM в моделях, где эта функция предусмотрена.

Принцип работы

Трансивер выполняет двунаправленное преобразование сигналов между электрическим интерфейсом порта и оптической линией. В передающем тракте поток данных поступает на драйвер излучателя. Оптический источник формирует модулированный сигнал заданной длины волны и вводит его в волокно. В приемном тракте сигнал поступает на фотоприемник, преобразуется в электрическую форму, усиливается и восстанавливается. Работоспособность линии определяется согласованием модулей по стандарту, типу волокна, длине волны и оптическому бюджету. Избыточные потери снижают запас мощности и увеличивают вероятность ошибок, а превышение допустимого входного уровня может нарушить режим приемника.

Конструктивные особенности

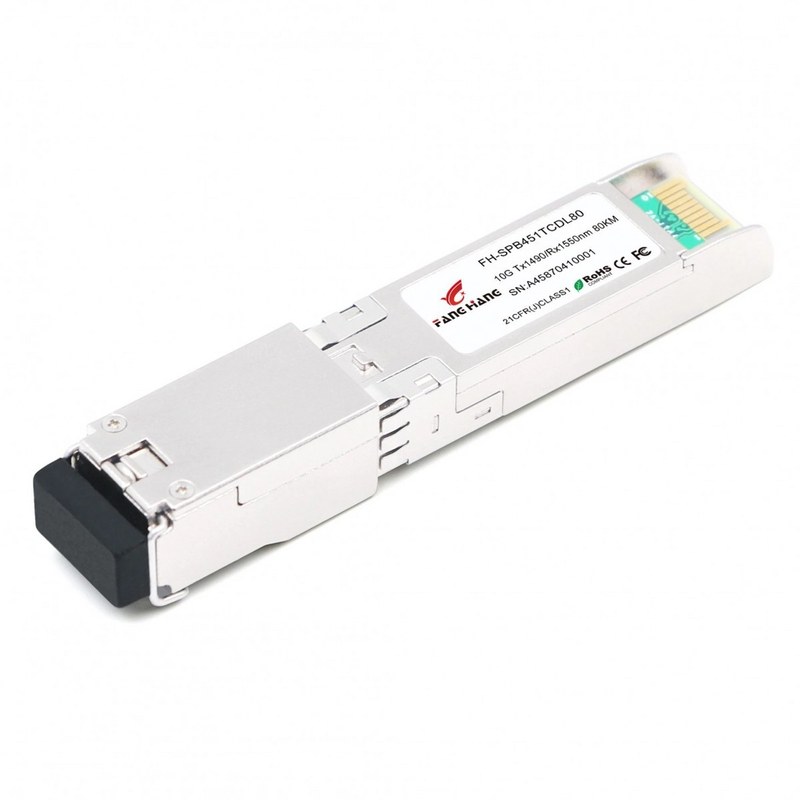

Корпус SFP+ имеет компактное металлическое исполнение, обеспечивающее механическую фиксацию в порту и отвод тепла к элементам сетевой платформы. На передней части размещаются оптический интерфейс и механизм извлечения, а с тыльной стороны находится контактная группа для соединения с разъемом устройства. Конструкция рассчитана на многократную установку и снятие при соблюдении требований к защите контактов и оптических поверхностей. Электронная часть включает цепи питания, передающий и приемный тракты, управляющие узлы и энергонезависимую память с идентификационной информацией. В версиях с цифровой диагностикой контролируются параметры, позволяющие оценивать состояние модуля и оптического канала без отключения линии. Контролируемыми параметрами могут быть:

• температура трансивера,
• напряжение питания,
• ток смещения лазера,
• передаваемая оптическая мощность,
• принимаемая оптическая мощность.

Оптическая среда и дальность связи

Исполнения SR предназначены преимущественно для многомодового волокна и применяются на коротких участках внутри зданий, серверных помещений и центров обработки данных. Варианты LR ориентированы на одномодовое волокно и рассчитаны на более протяженные линии. Другие модификации могут отличаться рабочей длиной волны, энергетическим балансом и допустимой дальностью. Поэтому совпадение форм-фактора не означает автоматической взаимозаменяемости. При проектировании оптического тракта учитываются:

• тип и категория волокна,
• длина кабельного участка,
• затухание волокна на рабочей длине волны,
• потери на разъемных соединениях,
• потери на сварках,
• эксплуатационный запас по мощности,
• допустимый уровень сигнала на входе приемника.

Требования к эксплуатации

Перед установкой необходимо проверить совместимость трансивера с конкретным портом и убедиться, что оба конца линии используют согласованные оптические стандарты. Существенное значение имеет чистота торцов коннекторов: загрязнение увеличивает затухание, ухудшает энергетический баланс и способно вызвать нестабильное соединение. Защитные колпачки снимают непосредственно перед подключением патч-корда. Эксплуатация должна выполняться в пределах допустимого температурного режима и параметров питания конкретной модели. При диагностике линии оценивают не только наличие линка, но и принимаемую оптическую мощность, запас относительно порога чувствительности и температуру трансивера.

Области применения

Модульный принцип SFP+ позволяет унифицировать активное оборудование и выбирать оптическое исполнение под конкретный участок сети. Eltex SFP 10GE применяется там, где требуется передача Ethernet-трафика со скоростью 10 Гбит/с и использование волоконно-оптической среды. Типовые области применения:

• соединения между коммутаторами уровня агрегации,
• подключение серверных и вычислительных систем,
• межстоечные линии в центрах обработки данных,
• магистральные соединения корпоративной сети,
• оптические каналы между технологическими площадками,
• резервные высокоскоростные соединения,
• модернизация сетей с переходом на 10 Гбит/с.

Таким образом, Eltex SFP 10GE является модульным элементом высокоскоростной оптической инфраструктуры, обеспечивающим подключение 10-гигабитных Ethernet-линий через интерфейс SFP+. Корректность работы определяется согласованием трансиверов по стандарту, типу волокна, длине волны, оптическому бюджету и условиям эксплуатации. При соблюдении этих требований обеспечиваются стабильная передача данных, компактное построение портовой инфраструктуры и возможность формировать каналы различной протяженности. Компания «Олниса» выступает поставщиком промышленного оборудования, включая сетевые компоненты Eltex и оптические модули SFP 10GE для построения высокоскоростных линий связи.
