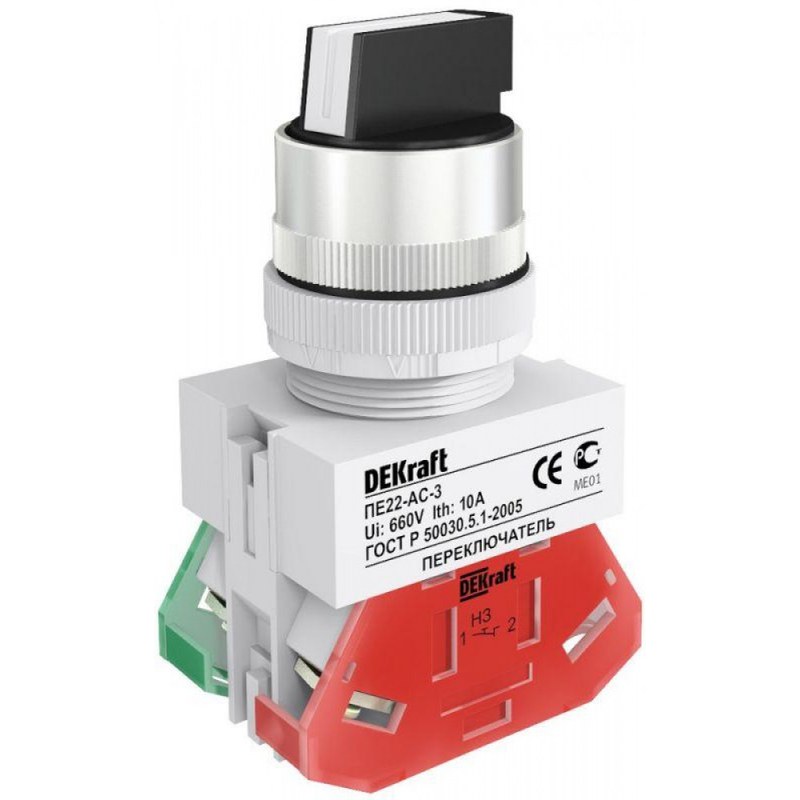

Переключатель DEKraft 25052DEK — стабильная коммутация и удобное ручное управление
DEKraft 25052DEK — трехпозиционный селекторный переключатель серии ПЕ-22 для ручной коммутации цепей управления и сигнализации. Стандартная черная рукоятка переводится в положения I, 0 и II и механически фиксируется в каждом из них. Оператору не требуется удерживать привод, а выбранный режим определяется по положению рукоятки. Аппарат устанавливается в отверстие диаметром 22 мм на двери шкафа либо панели пульта. Два нормально разомкнутых контакта формируют независимые команды, а средняя позиция отключает обе цепи. Переключатель рассчитан на номинальный ток 10 А, применяется в сетях переменного тока напряжением до 660 В и подключается винтовыми зажимами. Встроенная подсветка не предусмотрена.
Технические характеристики
Параметры 25052DEK определяют условия включения аппарата в схему. Допустимую нагрузку оценивают с учетом напряжения, рода тока, частоты операций и характера подключенного элемента. Катушки контакторов, реле и клапанов создают выброс самоиндукции при отключении, поэтому для них одной проверки номинального тока недостаточно. Ключевые характеристики изделия:
- серия — ПЕ-22,
- тип — селекторный переключатель,
- число рабочих положений — три,
- схема положений — I–0–II,
- исполнение положений — с фиксацией,
- привод — стандартная поворотная рукоятка,
- цвет рукоятки — черный,
- контактная конфигурация — два нормально разомкнутых контакта,
- номинальный ток — 10 А,
- рабочее напряжение — до 660 В переменного тока,
- установочный диаметр — 22 мм,
- степень защиты лицевой части — IP54,
- присоединение проводников — винтовыми зажимами,
- световая индикация — отсутствует,
- монтаж — на панели или двери шкафа.
Принцип работы
Поворот рукоятки передается кулачковому механизму, преобразующему угловое движение в воздействие на контактные блоки. В положении 0 обе командные цепи разомкнуты. При выборе позиции I замыкается первый нормально разомкнутый контакт, а при выборе II — второй. Фиксатор удерживает механизм после снятия усилия с рукоятки. Рабочий цикл включает:
- поворот рукоятки к выбранному обозначению,
- перемещение кулачка внутри приводного механизма,
- нажатие на соответствующий контактный блок,
- замыкание одной командной цепи,
- сохранение второй цепи в разомкнутом состоянии,
- фиксацию привода в установленном положении,
- размыкание обеих цепей после перевода в позицию 0.
Логика I–0–II применяется для команд «ручной — отключено — автоматический», «вперед — стоп — назад» или «основной — отключено — резервный». Переключатель задает команду, но не выполняет силовую реверсивную коммутацию и не заменяет блокировку. В приводных схемах его контакты подключают к контакторам, исключая их одновременное включение электрическими и механическими средствами.

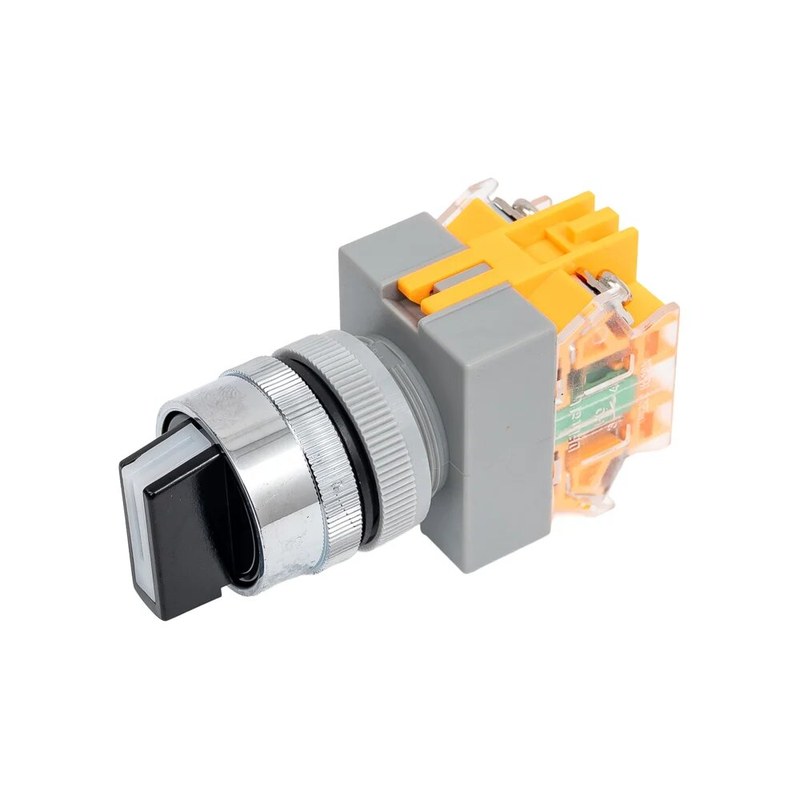

Конструкция
Изделие состоит из операторной головки, посадочного узла, механизма дискретного поворота и контактной части. Рукоятка обеспечивает захват и передает усилие на кулачок. Монтажный формат 22 мм позволяет размещать аппарат совместно с унифицированными кнопками и сигнальными лампами. Изоляционный корпус разделяет токоведущие элементы и препятствует случайному прикосновению внутри правильно собранной панели. Основные конструктивные элементы:
- черная поворотная рукоятка стандартной длины,
- лицевая часть с обозначением I–0–II,
- узел фиксации трех положений,
- кулачковый привод контактных блоков,
- два нормально разомкнутых элемента,
- пружинные контактные мостики,
- изоляционный корпус,
- винтовые присоединительные зажимы,
- крепление для установки в панели.
Монтаж и подключение
До установки проверяют соответствие изделия схеме, размечают отверстие и предусматривают пространство для контактной части и проводников. Кромку очищают от заусенцев. Корпус закрепляют без перекоса, после чего контролируют ориентацию обозначений и четкость фиксации каждой позиции. Все работы выполняют только при снятом напряжении и принятых мерах против его ошибочной подачи. Последовательность монтажа:
- проверка маркировки и целостности аппарата,
- подготовка отверстия диаметром 22 мм,
- установка операторной головки в правильной ориентации,
- закрепление корпуса без деформации деталей,
- подключение проводников по принципиальной схеме,
- затяжка винтовых зажимов нормированным моментом,
- маркировка присоединенных цепей,
- проверка коммутации во всех положениях,
- пробное включение при закрытой оболочке.
Области применения
Типовые области применения:
- шкафы насосных и вентиляционных установок,
- пульты конвейерных механизмов,
- цепи выбора ручного и автоматического управления,
- реверсивные контакторные схемы электроприводов,
- панели выбора основного и резервного режимов,
- низковольтные распределительные устройства,
- испытательные стенды и технологические машины,
- системы локального управления вспомогательными агрегатами.
Таким образом, DEKraft 25052DEK — трехпозиционный переключатель ПЕ-22 с фиксированными положениями I–0–II и двумя нормально разомкнутыми контактами. Надежность коммутации обеспечивают правильный монтаж, согласование нагрузки и контроль соединений цепей. Компания «Олниса» осуществляет поставку DEKraft 25052DEK как отдельной позиции и в составе комплектных заявок на промышленное оборудование. Поставка выполняется для ремонтных, эксплуатационных и производственных потребностей предприятий.
