Трёхходовой клапан ESBE — точное управление потоками в системах отопления

Трёхходовой клапан ESBE — трубопроводная арматура для смешения двух потоков либо разделения одного потока между контурами. Устройство применяют в системах отопления, охлаждения и теплоснабжения для изменения температуры или перераспределения расхода по ветвям.

Принцип работы узла

В смесительной схеме два потока с различной температурой поступают через входные патрубки, соединяются во внутренней полости и выходят через общий канал. Поворот затвора меняет открытое сечение обоих входов, благодаря чему корректируется доля горячего и охлаждённого теплоносителя. При постоянном суммарном расходе температура после клапана определяется соотношением расходов и тепловым балансом смешиваемых сред. Основные принципы работы узла представлены ниже:

• поворот регулирующего элемента изменяет эффективную площадь проходных каналов,
• соотношение открытий определяет долю расхода в каждой присоединённой ветви,
• гидравлическое сопротивление зависит от положения затвора и фактического расхода,
• ручное управление фиксирует режим без автоматической коррекции,

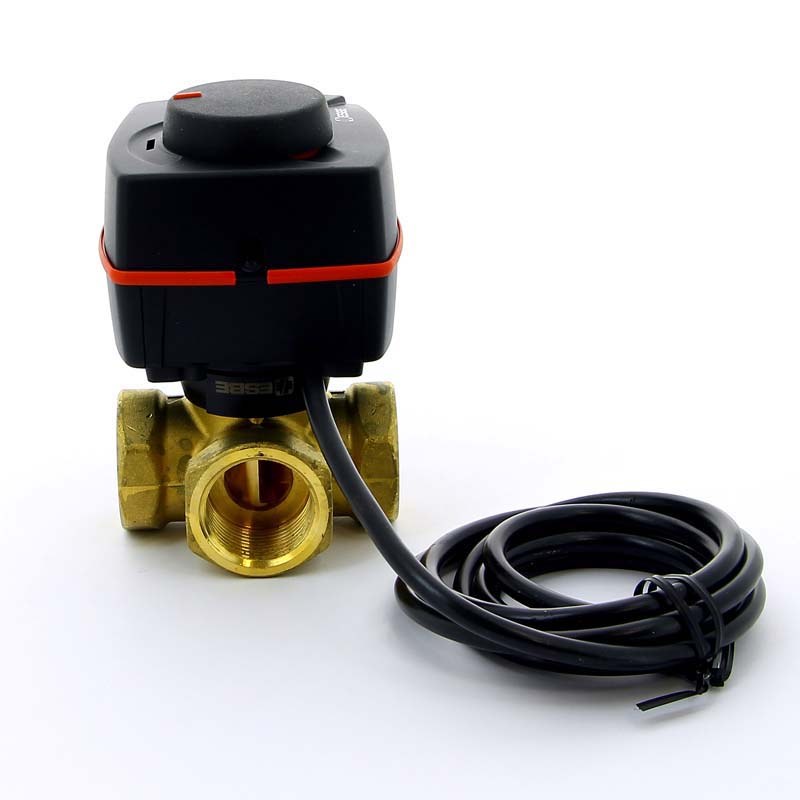

• электропривод преобразует управляющий сигнал автоматики в угловое перемещение,
• результат регулирования зависит от расположения насоса, датчика и балансировочных устройств.

Технические характеристики и параметры

Клапан выбирают не только по условному диаметру трубопровода. Определяющим параметром служит коэффициент пропускной способности Kvs, характеризующий расход воды через полностью открытый канал при нормированном перепаде давления. Завышенное значение снижает регулирующий перепад и ухудшает устойчивость контура, а недостаточная пропускная способность вызывает чрезмерные потери напора и ограничивает расчётный расход. К ключевым характеристикам трёхходовых клапанов ESBE относятся:

• номинальный размер и присоединительные размеры патрубков,
• резьбовое, компрессионное либо фланцевое исполнение в зависимости от серии,
• коэффициент Kvs для расчёта гидравлического сопротивления,
• допустимое рабочее давление корпуса,
• рабочий диапазон температуры теплоносителя,
• разрешённый тип и качество транспортируемой среды,
• угол поворота регулирующего органа,
• характеристика изменения пропускной способности,
• материал корпуса, затвора и уплотняющих элементов,
• крутящий момент, необходимый для перемещения механизма,
• вариант ручного управления или совместимого электропривода.

Конструктивное исполнение

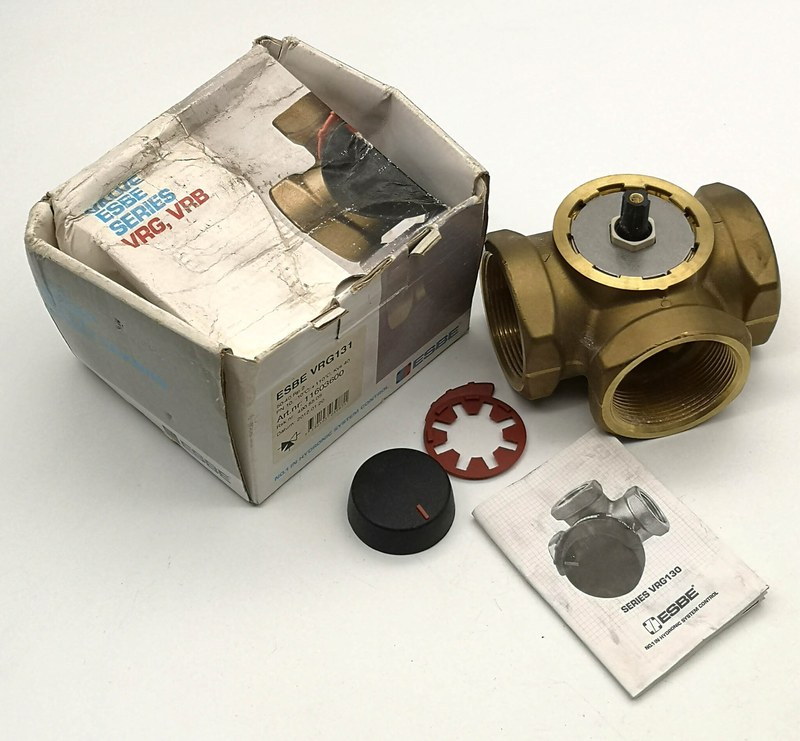

Основу устройства образует литой корпус с тремя присоединительными патрубками и внутренними каналами. Внутри расположен поворотный регулирующий элемент, связанный со шпинделем. Уплотнения ограничивают внешнюю утечку и нежелательный переток между каналами, а верхняя часть корпуса формирует интерфейс для рукоятки либо исполнительного механизма. Компактная кинематическая схема уменьшает число передаточных звеньев и позволяет устанавливать электропривод непосредственно на клапан при совпадении посадочного соединения. Конструктивные особенности необходимо оценивать совместно:

• геометрия внутренних каналов определяет потери давления и закономерность регулирования,
• положение затвора задаёт связь между общим и регулируемыми портами,
• шкала на рукоятке облегчает фиксацию и проверку установленного положения,
• ограничители хода предотвращают выход механизма за рабочий сектор,
• разъёмное сопряжение с приводом упрощает замену исполнительной части,
• уплотнительные материалы ограничивают допустимую температуру и состав среды,
• корпус воспринимает внутреннее давление, но не должен нагружаться усилиями трубопровода.

Монтаж и ввод в эксплуатацию

Перед монтажом проверяют обозначения портов и сопоставляют их с проектной гидравлической схемой. Корпус устанавливают без перекоса, растягивающих нагрузок и передачи массы трубопровода на патрубки. Направление потоков должно соответствовать принятой функции смешения или разделения. Загрязнения, окалина и остатки уплотнительных материалов способны увеличить момент вращения, повредить рабочие поверхности и нарушить плотность перекрытия, поэтому систему предварительно промывают, а перед арматурой предусматривают фильтрацию. Последовательность ввода в работу включает:

• проверку соответствия клапана расчётным давлению, температуре и расходу,
• контроль правильности подключения общего и регулируемых патрубков,
• проверку свободного перемещения затвора по всему рабочему углу,
• установку привода в согласованном с клапаном исходном положении,
• контроль направления вращения при подаче управляющих команд,
• удаление воздуха и плавное заполнение трубопроводного контура,
• проверку соединений на герметичность под рабочим давлением,
• оценку температуры, расхода и перепада в характерных режимах нагрузки.

Области применения

Трёхходовая арматура ESBE используется в узлах, где требуется согласованное изменение двух потоков. Типовые области применения приведены ниже:

• смесительные контуры радиаторного и напольного отопления,
• регулирование температуры подачи от котла или теплового пункта,
• поддержание требуемой температуры обратного потока теплогенератора,
• перераспределение теплоносителя между накопительной ёмкостью и потребителем,
• байпасное регулирование водяных теплообменников,
• разделение потока между рабочей ветвью и обходной линией,
• контуры охлаждения и технологического теплоснабжения с совместимой средой.

Таким образом, трёхходовой клапан ESBE является функциональным элементом гидравлического регулирования, способным смешивать либо разделять потоки в зависимости от схемы подключения. Корректный результат обеспечивается расчётом пропускной способности, достаточным клапанным авторитетом, правильной ориентацией портов и согласованием характеристик привода с автоматикой. Соблюдение требований к монтажу, чистоте среды и допустимому режиму снижает износ механизма и поддерживает устойчивость теплового контура. Компания «Олниса» осуществляет поставку трёхходовых клапанов ESBE как поставщик промышленного оборудования. Поставка может охватывать отдельные изделия и партии арматуры для комплектования инженерных систем и производственных объектов.
