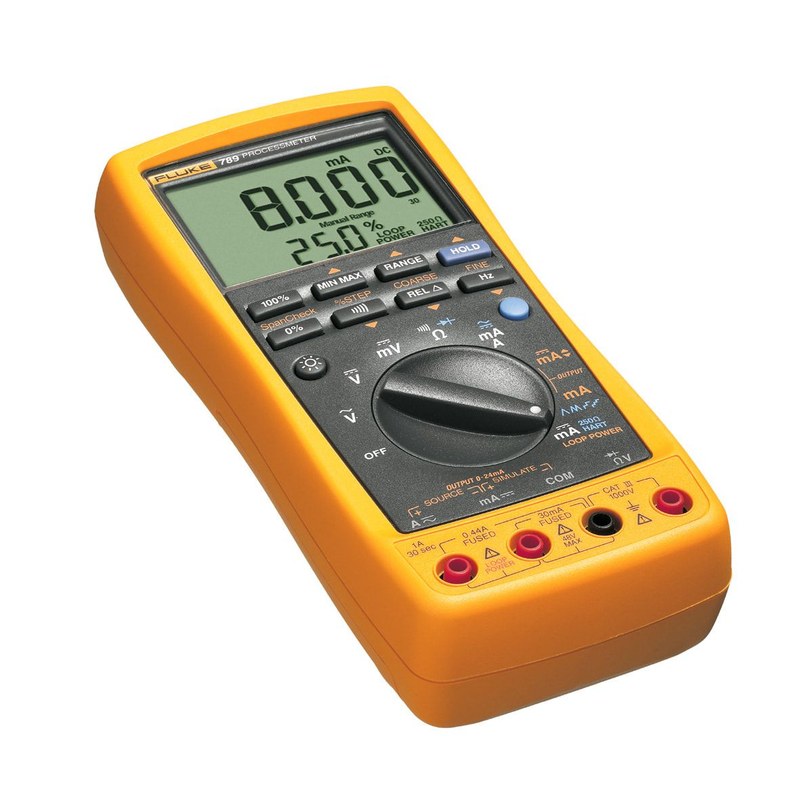

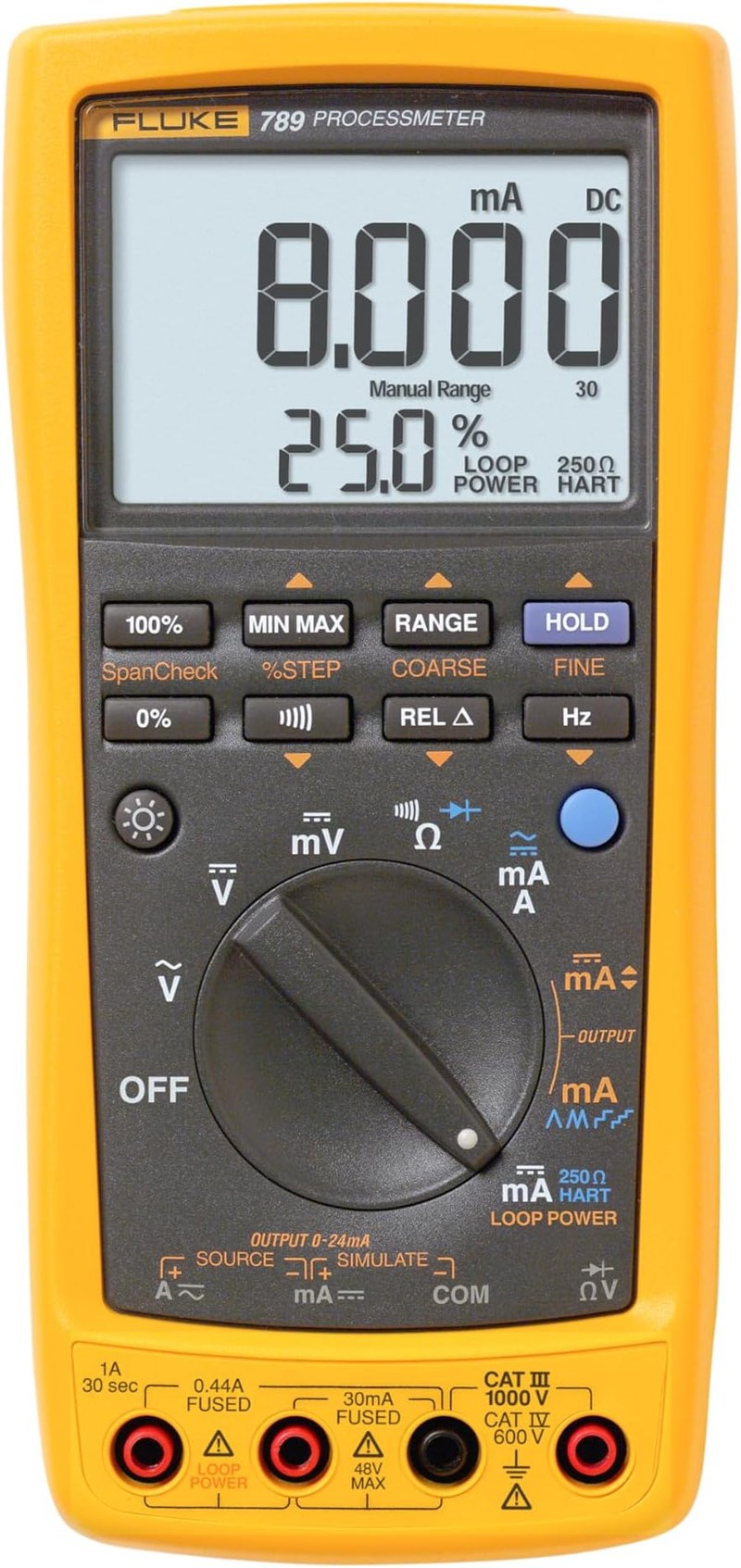

Мультиметр-калибратор Fluke 789 ProcessMeter 1633984 — диагностика и настройка токовых петель 4–20 мА

Fluke 789 ProcessMeter 1633984 — профессиональный измерительный прибор, объединяющий возможности цифрового мультиметра и калибратора токовой петли. Такая комбинация ориентирована прежде всего на специалистов по КИПиА, промышленной автоматике и обслуживанию технологического оборудования, которым необходимо не только измерять электрические параметры, но и проверять работу преобразователей, контроллеров и исполнительных устройств с аналоговым сигналом 4–20 мА.

Технические характеристики

Ниже рассмотрим основные параметры Fluke 789 ProcessMeter 1633984:

• производитель — Fluke,
• категория оборудования — мультиметр-калибратор технологических процессов,
• модель — 789 ProcessMeter,
• артикул — 1633984,
• основное назначение — измерение электрических параметров и обслуживание токовых петель,
• звуковая прозвонка — предусмотрена,
• порог звуковой прозвонки — около 100 Ом,
• режим генерации тока — 0–20 мА или 4–20 мА,
• расширение диапазона выходного тока — до 24 мА,
• погрешность генерируемого токового сигнала — 0,05% диапазона,
• режим имитации токового передатчика — предусмотрен,
• встроенное питание токовой петли — 24 В DC,
• встроенный резистор для HART — 250 Ом,
• ручная регулировка тока — предусмотрена,
• пошаговое изменение сигнала — предусмотрено,
• шаг изменения — 25% и 100%,
• двойное отображение параметров — предусмотрено,
• подсветка дисплея — двухуровневая,
• категория безопасности — CAT III 1000 V / CAT IV 600 V,
• максимальное напряжение между входом и землей — 1000 В,
• масса — около 600 г,
• артикул конкретного исполнения — 1633984.

Особенности конструкции устройств

Основное преимущество Fluke 789 заключается в совмещении двух классов приборов. В обычной ситуации специалисту по автоматизации могут потребоваться отдельный цифровой мультиметр и отдельный калибратор токовой петли. ProcessMeter выполняет обе задачи в одном корпусе, поэтому количество оборудования при выездной диагностике сокращается. В режиме мультиметра прибор позволяет работать с цепями постоянного и переменного напряжения, измерять ток, сопротивление и частоту. Это дает возможность проверить питание преобразователя, состояние проводки, целостность электрического соединения и параметры управляющей цепи до перехода непосредственно к диагностике сигнала 4–20 мА. Для переменного напряжения и тока применяется принцип True RMS. Он предназначен для определения действующего значения сигнала и особенно полезен в системах, где форма напряжения или тока отличается от идеальной синусоиды. Режим калибратора предназначен для формирования постоянного тока в диапазонах 0–20 и 4–20 мА. Верхний предел может быть увеличен до 24 мА, что позволяет проверять работу устройств не только в пределах штатной шкалы, но и около верхней границы аналогового сигнала. Выходной ток можно изменять вручную. Для точной установки предусмотрена плавная регулировка, а для ускоренной проверки масштабирования применяются фиксированные ступени. Специалист может последовательно подать значения, соответствующие нескольким характерным точкам измерительного диапазона, и проверить реакцию контроллера или индикатора.

Области применения

Ключевыми направлениями применения Fluke 789 ProcessMeter 1633984 являются:

• тестирование исполнительных устройств,
• имитация сигнала промышленного датчика,
• питание двухпроводных преобразователей,
• работа с оборудованием HART,
• диагностика шкафов КИПиА,
• измерение напряжения в промышленных цепях,
• контроль сопротивления и целостности проводников,
• обслуживание автоматизированных технологических установок,
• пусковая и эксплуатационная проверка измерительных контуров.

Компания «Олниса» помогает организовать закупку мультиметра-калибратора Fluke 789 ProcessMeter 1633984 для предприятий, служб КИПиА и технических подразделений. Клиентам доступны технические консультации по измерительным функциям, диапазонам и комплектности конкретного исполнения. Компания обеспечивает оперативную доставку оборудования по всей стране, включая удаленные промышленные объекты. Вместе с Fluke 789 через «Олниса» можно заказать необходимые измерительные принадлежности и другое оборудование Fluke в рамках одной поставки.

Преимущества

Основными преимуществами Fluke 789 ProcessMeter являются:

• совмещение мультиметра и калибратора в одном приборе,
• работа с промышленными сигналами 4–20 мА,
• генерация постоянного тока до 24 мА,
• режим имитации двухпроводного преобразователя,
• погрешность токового выхода 0,05% диапазона,
• встроенное питание петли 24 В,
• встроенный резистор 250 Ом для HART,
• ручное точное изменение выходного сигнала,
• автоматическое ступенчатое тестирование,
• звуковая прозвонка электрических цепей,
• проверка диодов,
• двойной цифровой дисплей,
• двухуровневая подсветка,
• категории безопасности CAT III 1000 V и CAT IV 600 V,
• точная идентификация исполнения по артикулу 1633984.

Таким образом, Fluke 789 ProcessMeter 1633984 предназначен для специалистов, которым требуется одним прибором решать как стандартные электрические, так и специализированные задачи промышленной автоматики. Он измеряет основные параметры электрических цепей и одновременно позволяет формировать, имитировать и контролировать сигналы 4–20 мА.
