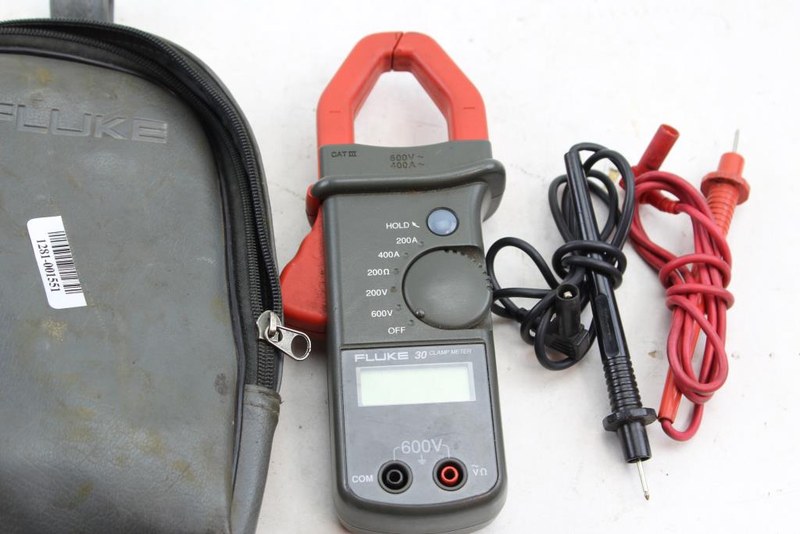

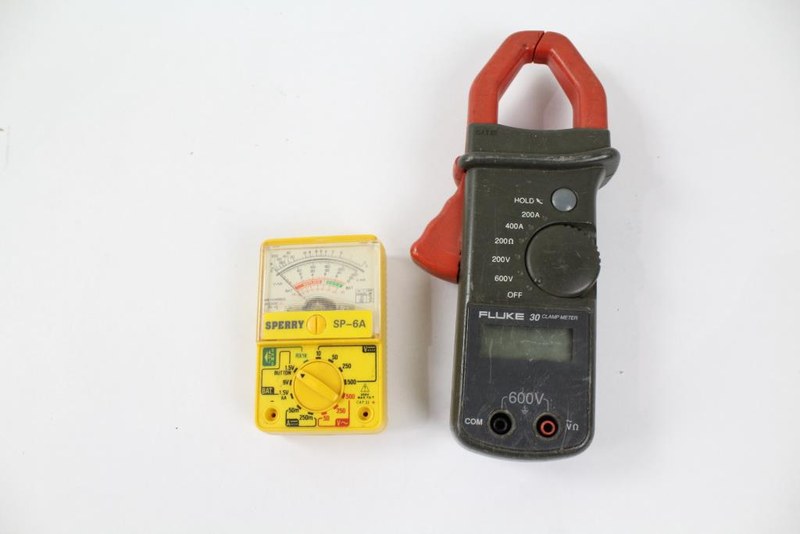

Токоизмерительные клещи Fluke 30 FLUKE-30 — универсальный прибор для диагностики электрических цепей
Fluke 30 FLUKE-30 представляет собой ручной электроизмерительный прибор клещевого типа, предназначенный для диагностики цепей переменного тока без необходимости последовательного включения амперметра в проводник. Измерительная головка охватывает отдельный кабель или токоведущую шину и определяет величину протекающего тока по создаваемому вокруг проводника магнитному полю. Такой способ сокращает количество операций при проверке электрооборудования и позволяет выполнять измерения без разрыва силовой цепи.
Технические характеристики
Ниже рассмотрим основные параметры Fluke 30 FLUKE-30:
- производитель — Fluke,
- категория оборудования — цифровые токоизмерительные клещи,
- модель — Fluke 30,
- товарное обозначение — FLUKE-30,
- основное назначение — измерение электрических параметров,
- тип измеряемого тока клещами — переменный AC,
- верхний диапазон измерения переменного тока — 400 А,
- тип индикации — цифровой ЖК-дисплей,
- разрядность индикации — до 2000 отсчетов,
- фиксация результата — Display Hold,
- максимальный диаметр охватываемого проводника — около 38 мм,
- измерение тока без разрыва цепи — предусмотрено,
- класс электробезопасности — CAT III 600 V,
- защита от перегрузки — предусмотрена,
- индикация разряда батареи — предусмотрена,
- тип автономного питания — батарея,
- типичное время работы от элемента питания — до 200 часов,
- рабочая температура — примерно от −10 до +50 °C,
- длина корпуса — около 213 мм,
- ширина — около 93 мм,
- толщина — около 45 мм,
- масса — приблизительно 0,45 кг,
- идентификатор модели — FLUKE-30.
Особенности конструкции устройств
Конструкция Fluke 30 основана на разъемной магнитной системе. Рабочие губки раскрываются при нажатии на боковой рычаг и замыкаются вокруг измеряемого проводника. Чтобы получить корректный результат, внутри клещей должен находиться только один токоведущий провод. Если одновременно охватить фазный и нейтральный проводники одной цепи, их магнитные поля частично компенсируют друг друга и показание не будет соответствовать фактической нагрузке. Максимальный диаметр охвата составляет приблизительно 38 мм. Такой размер позволяет работать не только с отдельными проводами небольшого сечения, но и с достаточно массивными силовыми кабелями. Суженная форма передней части клещей облегчает доступ к проводникам в распределительных шкафах, где рядом расположены автоматы, контакторы и другие элементы. Ток измеряется бесконтактным относительно электрической цепи способом. Пользователю не требуется отсоединять провод, устанавливать амперметр последовательно, а затем восстанавливать соединение. Это особенно удобно при техническом обслуживании оборудования, поскольку величину нагрузки можно проверять непосредственно во время нормальной работы механизма. Диапазоны 200 и 400 А дают возможность выбирать режим в зависимости от ожидаемой величины тока. Для диагностики сравнительно небольших нагрузок применяется более низкий диапазон, а при работе с силовым оборудованием доступен предел до 400 А.
Области применения
Ключевыми направлениями применения Fluke 30 FLUKE-30 являются:
- обслуживание распределительных электрических щитов,
- измерение тока электродвигателей,
- контроль нагрузки силовых линий,
- диагностика однофазного оборудования,
- проверка трехфазных установок по отдельным проводникам,
- техническое обслуживание систем вентиляции,
- диагностика насосного оборудования,
- обслуживание компрессорных установок,
- проверка электрических нагревателей,
- контроль цепей промышленной автоматики,
- поиск перегруженных электрических линий,
- измерение переменного напряжения,
- проверка сопротивления проводников,
- поиск обрывов электрических цепей,
- сервисное обслуживание коммерческого и промышленного оборудования.
Компания «Олниса» помогает организовать закупку токоизмерительных клещей Fluke 30 FLUKE-30 для технических служб, предприятий и сервисных подразделений. Клиентам доступны технические консультации по измерительным функциям, диапазонам и характеристикам конкретной модели. Компания организует оперативную поставку измерительного оборудования по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» также можно заказать другие приборы Fluke и необходимое измерительное оснащение в рамках одной закупки.
Преимущества
Основными преимуществами Fluke 30 являются:
- измерение переменного тока без разрыва силовой цепи,
- верхний предел тока 400 А,
- два диапазона измерения тока,
- контроль переменного напряжения до 600 В,
- измерение сопротивления,
- функция звуковой прозвонки,
- цифровое отображение результатов,
- функция удержания показаний Display Hold,
- охват проводника диаметром примерно до 38 мм,
- доступ к проводам в плотно скомпонованных шкафах,
- простое управление поворотным переключателем,
- автономное питание,
- индикация разряда батареи,
- значительная продолжительность работы от элемента питания,
- защита от электрических перегрузок,
- категория измерений CAT III 600 V,
- компактный ручной корпус,
- возможность диагностики различных типов электрооборудования,
- сочетание клещевого амперметра и основных функций мультиметра,
- точная идентификация прибора по обозначению FLUKE-30.
Таким образом, Fluke 30 FLUKE-30 объединяет функции токоизмерительных клещей и базового диагностического мультиметра. Возможность определять переменный ток до 400 А без отключения проводника ускоряет контроль работающего электрооборудования, а измерение напряжения, сопротивления и целостности цепи позволяет выполнять несколько типовых проверок одним прибором.
