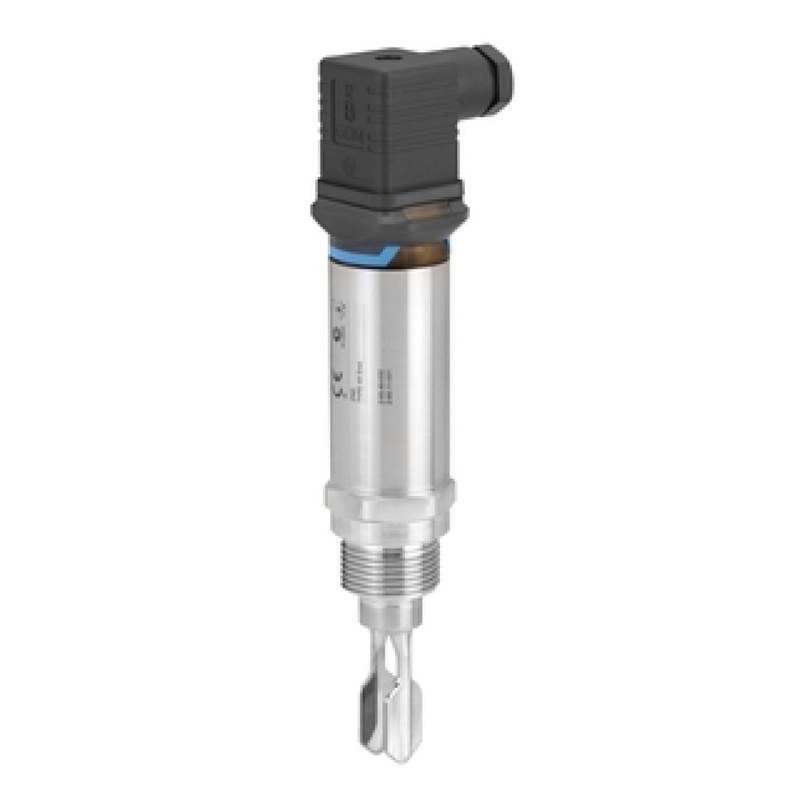

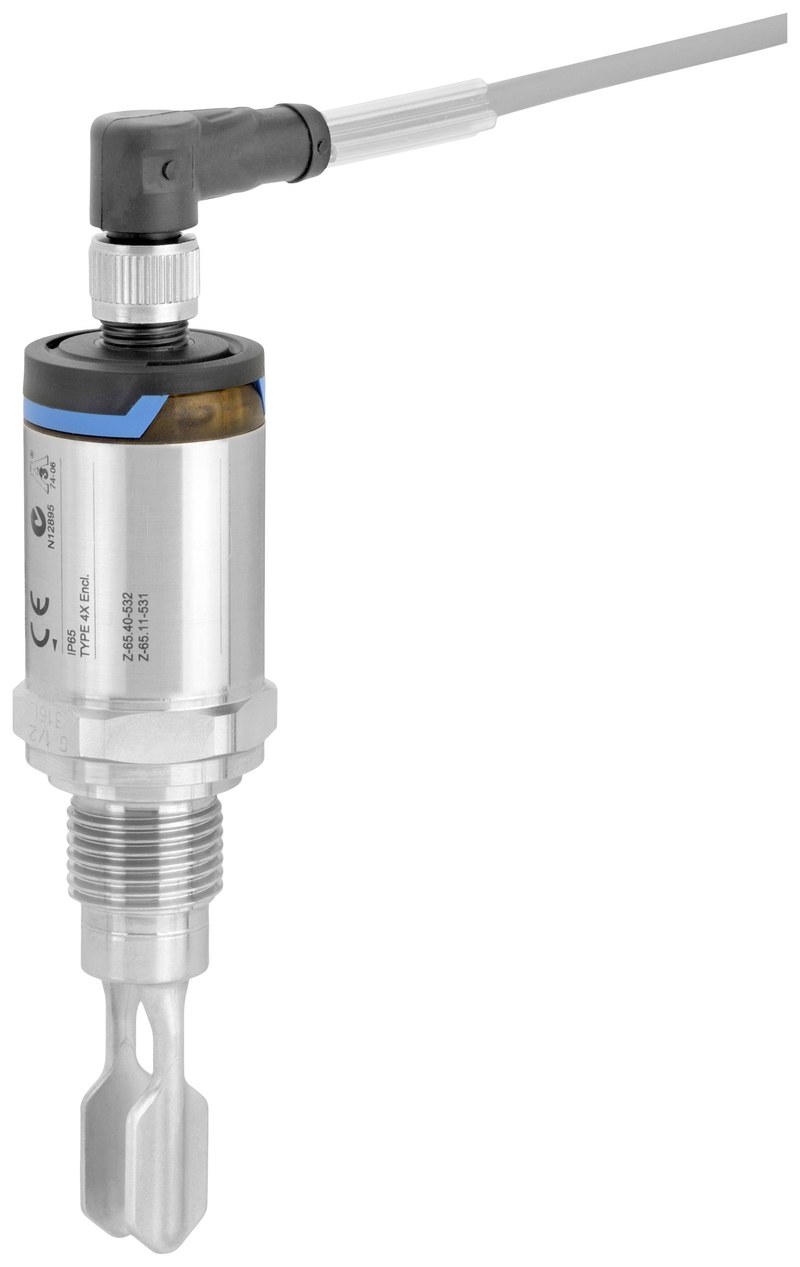

Вибрационный сигнализатор уровня Endress+Hauser Liquiphant FTL31 — надежный контроль жидких сред

Endress+Hauser Liquiphant FTL31 представляет собой компактный вибрационный сигнализатор предельного уровня, предназначенный для контроля жидких сред в резервуарах, технологических емкостях и трубопроводах. Прибор не выполняет непрерывное измерение уровня в сантиметрах или процентах, а фиксирует достижение жидкостью определенной контрольной точки. Такой принцип используется для защиты от переполнения, предотвращения сухого хода насосов и формирования технологических сигналов в системах автоматизации.

Технические характеристики

Ниже рассмотрим основные параметры Endress+Hauser Liquiphant FTL31:

• производитель — Endress+Hauser,
• категория оборудования — вибрационный сигнализатор предельного уровня,
• серия — Liquiphant,
• модель — FTL31,
• базовый идентификатор заказа — FTL31,
• контролируемая среда — жидкости,
• принцип измерения — вибрационный,
• тип измерения — точечный контроль уровня,
• рабочая температура процесса — от −40 до +150 °C,
• максимальное рабочее давление — до 40 бар,
• нижний предел давления — вакуум,
• минимальная плотность стандартного исполнения — более 0,7 г/см³,
• опциональная настройка по плотности — более 0,5 г/см³,
• материал основных смачиваемых частей — нержавеющая сталь 316L,
• варианты технологического присоединения — резьбовые,
• доступные резьбы — G1/2, G3/4, G1, NPT 1/2, NPT 3/4, NPT 1, R1/2, R3/4, R1,
• температура окружающей среды — от −40 до +70 °C,
• вариант питания двухпроводного исполнения — 20–253 В AC/DC,
• вариант питания трехпроводного исполнения — 10–30 В DC,
• тип выхода трехпроводной версии — PNP,
• поддержка IO-Link — предусмотрена для соответствующих исполнений,
• монтаж — непосредственно в резервуар, емкость или трубопровод,
• исполнение корпуса — компактное,
• точное исполнение — формируется конфигуратором Endress+Hauser на базе FTL31.

Особенности конструкции устройств

Endress+Hauser Liquiphant FTL31 использует вибрационную вилку, которая является одновременно чувствительным и исполнительным элементом измерительной системы. Электроника возбуждает вилку на определенной резонансной частоте и постоянно контролирует параметры ее колебаний. Когда вилка находится в воздухе, она вибрирует с одной характеристикой. После соприкосновения с жидкостью частота изменяется вследствие дополнительной механической нагрузки. Электронный модуль фиксирует это изменение и переключает выходной сигнал. Такой способ измерения отличается от поплавкового контроля тем, что внутри прибора отсутствуют подвижные механические детали, свободно перемещающиеся вместе с поверхностью жидкости. Это уменьшает зависимость работы сигнализатора от механического износа и упрощает применение в компактных технологических емкостях. Liquiphant FTL31 является именно точечным сигнализатором. При установке на верхнем уровне резервуара он может формировать сигнал достижения максимального заполнения. При размещении в нижней части емкости тот же принцип применяется для контроля минимального уровня или защиты насосного оборудования от работы без жидкости.

Области применения

Ключевыми направлениями применения Endress+Hauser Liquiphant FTL31 являются:

• защита резервуаров от переполнения,
• контроль минимального уровня жидкости,
• защита насосов от сухого хода,
• технологические емкости,
• трубопроводные системы,
• моечные установки,
• промышленные резервуары,
• компактные машинные агрегаты,
• системы подготовки воды,
• холодильные установки,
• технологическое оборудование с жидкими продуктами,
• локальные системы автоматизации,
• контроль наличия жидкости в трубопроводе,
• сигнализация предельного заполнения,
• автоматическое управление насосным оборудованием,
• машиностроительные и производственные установки.

Компания «Олниса» помогает организовать закупку Endress+Hauser Liquiphant FTL31 для ремонта существующей системы измерения или комплектации нового промышленного объекта. Клиентам доступны технические консультации по характеристикам прибора и выбору исполнения в соответствии с параметрами технологической среды. Компания организует оперативную доставку оборудования по всей стране, включая удаленные регионы и производственные площадки. Через «Олниса» можно заказать приборы Endress+Hauser и другие необходимые компоненты промышленной автоматизации в рамках одной поставки.

Преимущества

Основными преимуществами Endress+Hauser Liquiphant FTL31 являются:

• надежная работа в составе автоматизированных технологических систем,
• простота эксплуатации после правильного монтажа,
• отсутствие сложной ежедневной настройки,
• удобство интеграции в существующую автоматику,
• компактная конструкция,
• минимальные требования к техническому обслуживанию,
• стабильное срабатывание в различных технологических процессах,
• удобство использования в ограниченном монтажном пространстве,
• универсальность для разных задач контроля уровня,
• понятный принцип работы,
• хорошая приспособленность к промышленной эксплуатации,
• долговечность при соблюдении условий применения,
• удобство диагностики состояния оборудования,
• возможность применения как в новых, так и в модернизируемых системах,
• надежное решение для защиты насосного оборудования,
• удобство построения автоматической защиты от переполнения,
• практичность для производственных и инженерных объектов.

Таким образом, Endress+Hauser Liquiphant FTL31 представляет собой компактный вибрационный сигнализатор для дискретного контроля уровня жидкостей. Устройство фиксирует достижение определенной точки и может использоваться как для защиты емкости от переполнения, так и для контроля минимального уровня или предотвращения сухого хода насоса.
