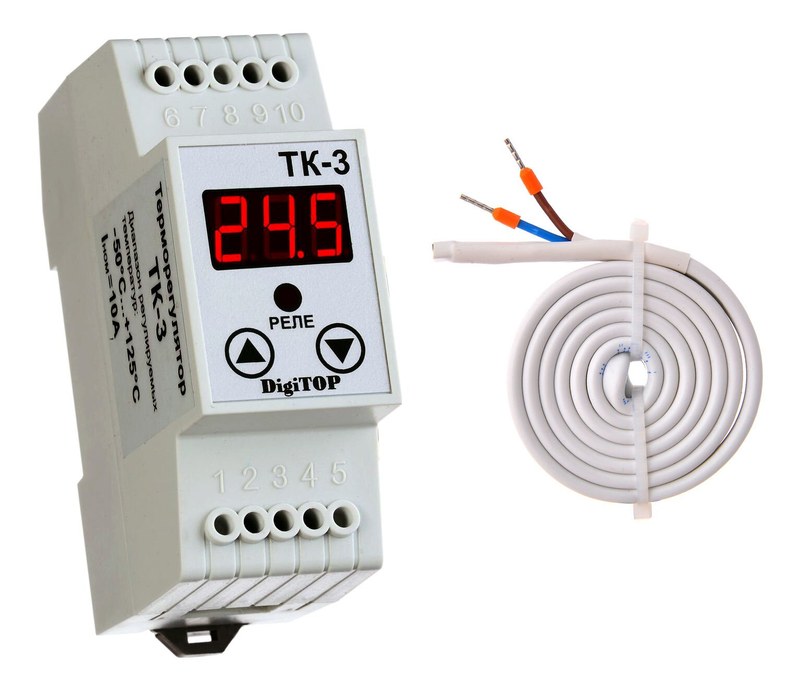

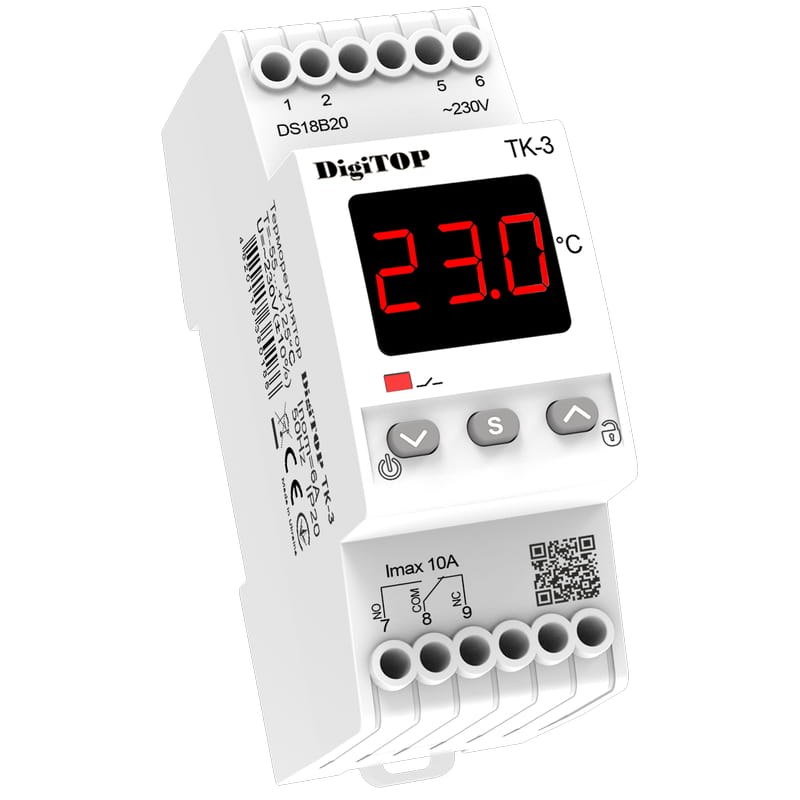

Терморегулятор DigiTOP ТК-3 — компактный контроль температуры для нагрева и охлаждения

DigiTOP ТК-3 представляет собой одноканальный электронный терморегулятор, предназначенный для автоматического поддержания заданной температуры в бытовых, инженерных и производственных системах. Прибор получает информацию от выносного цифрового датчика, сравнивает фактическое значение с установленной пользователем температурой и включает либо отключает подключенное оборудование в соответствии с выбранным алгоритмом.

Технические характеристики

Ниже рассмотрим основные параметры DigiTOP ТК-3:

• производитель — DigiTOP,
• категория оборудования — электронный терморегулятор,
• модель — ТК-3,
• тип управления — одноканальный,
• измеряемый параметр — температура,
• диапазон измерения температуры — от −55 до +125 °C,
• диапазон регулирования — от −55 до +125 °C,
• тип температурного датчика — DS18B20,
• исполнение датчика — выносное,
• длина кабеля комплектного датчика — 1,5 м,
• возможность удлинения линии датчика — до 100 м при соблюдении требований производителя,
• температурный гистерезис — от 0,1 до 39,9 °C,
• погрешность измерения — не более 0,5 °C,
• режим управления — нагрев или охлаждение,
• максимальный ток релейного выхода — 10 А,
• рекомендуемая рабочая нагрузка актуальной версии — до 6 А,
• напряжение питания — 220 В AC,
• частота питающей сети — 50 Гц,
• индикация — цифровой светодиодный дисплей,
• количество релейных выходов — 1,
• монтаж — на DIN-рейку,
• ширина корпуса — 2 стандартных модуля,
• степень защиты — IP20,
• рабочая температура прибора — от −25 до +50 °C,
• габариты корпуса — около 90 × 35 × 64 мм,
• сохранение пользовательских параметров — предусмотрено,
• модель конкретного исполнения — DigiTOP ТК-3.

Особенности конструкции устройств

DigiTOP ТК-3 построен по простой функциональной схеме: отдельный датчик температуры измеряет состояние контролируемой зоны, а основной модуль обрабатывает полученное значение и управляет встроенным реле. Такое разделение позволяет установить терморегулятор в электрическом щите, а датчик разместить непосредственно там, где требуется контролировать температуру. В качестве чувствительного элемента применяется цифровой датчик DS18B20. Он передает значение температуры в электронном виде, что уменьшает влияние сопротивления соединительного кабеля по сравнению с рядом аналоговых схем измерения. Штатно датчик поставляется с проводом длиной 1,5 м. Если измерительная точка находится далеко от щита, линию допускается увеличивать. При правильном выборе проводника длина соединения может достигать 100 м. Для протяженных линий важно соблюдать рекомендации по типу кабеля и качеству соединений, поскольку стабильность цифрового обмена зависит от электрических характеристик трассы. Текущее значение температуры выводится на встроенный цифровой светодиодный индикатор. Пользователь может непосредственно видеть состояние объекта и при необходимости изменить заданную температуру или ширину гистерезиса без подключения внешнего программирующего оборудования.

Области применения

Ключевыми направлениями применения DigiTOP ТК-3 являются:

• электрические системы отопления,
• управление нагревательными элементами,
• греющие кабельные системы,
• защита трубопроводов от замерзания,
• холодильные камеры,
• морозильное оборудование,
• системы вентиляции,
• управление охлаждающими установками,
• тепличное оборудование,
• инкубаторы,
• поддержание температуры технических помещений,
• системы подогрева резервуаров,
• небольшие технологические установки,
• шкафы автоматики,
• системы климатического контроля,
• бытовое и производственное оборудование с температурным управлением.

Компания «Олниса» помогает организовать закупку терморегулятора DigiTOP ТК-3 для ремонта существующей системы, модернизации оборудования или комплектации нового объекта. Клиентам доступны технические консультации по характеристикам прибора, режимам работы и особенностям применения конкретной модели. Компания организует оперативную доставку оборудования по всей стране, включая удаленные регионы и промышленные площадки. Вместе с терморегулятором через «Олниса» можно заказать другие необходимые компоненты системы управления.

Преимущества

Основными преимуществами DigiTOP ТК-3 являются:

• надежная работа в системах автоматического температурного контроля,
• простое и понятное управление,
• удобное отображение текущего состояния системы,
• универсальность для разных задач нагрева и охлаждения,
• компактность при установке в электрический щит,
• удобство эксплуатации без сложного программирования,
• возможность гибкой адаптации под конкретный температурный процесс,
• стабильная работа при правильно подобранной нагрузке,
• удобство использования с внешними силовыми аппаратами,
• простота обслуживания,
• возможность размещения датчика отдельно от управляющего блока,
• практичность для бытовых и производственных объектов,
• понятный принцип настройки,
• удобство модернизации существующих систем,
• экономичное решение для автоматизации температурного режима,
• долговечность при соблюдении условий эксплуатации,
• удобство для монтажных и эксплуатационных служб.

Таким образом, DigiTOP ТК-3 представляет собой компактный одноканальный терморегулятор для автоматического поддержания температуры в системах нагрева и охлаждения. Широкий рабочий диапазон позволяет использовать прибор как в стандартных отопительных установках, так и в холодильных или технологических системах.
