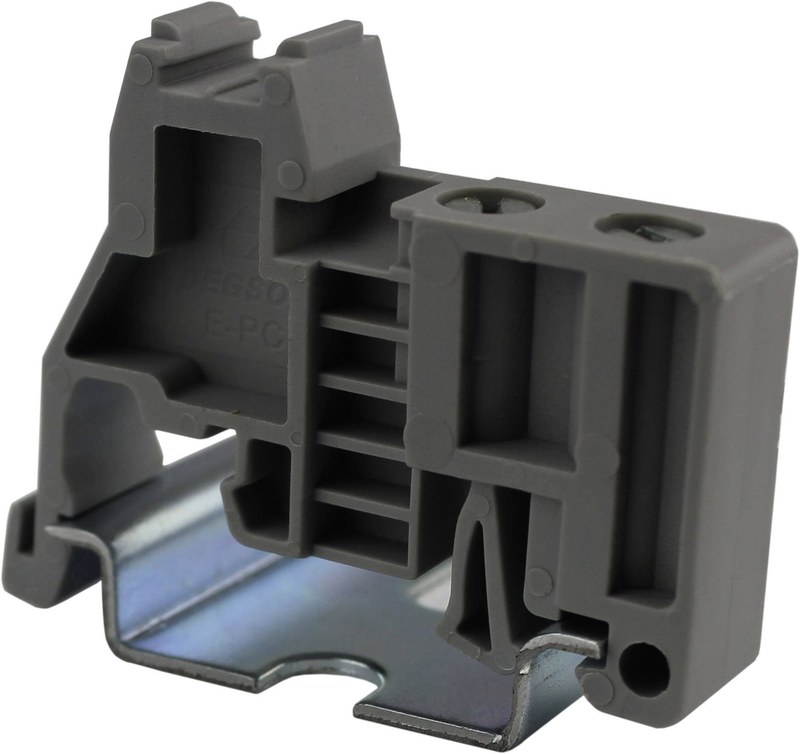

Концевой стопор Degson — надежная фиксация компонентов на DIN-рейке

Концевой стопор Degson представляет собой монтажный элемент для фиксации клеммных блоков и других модульных компонентов на DIN-рейке. Его задача состоит в механическом ограничении собранного ряда и предотвращении продольного смещения элементов при монтаже, подключении проводников, вибрации и эксплуатационных нагрузках. Стопор не участвует в передаче электрического тока, но влияет на устойчивость клеммной сборки. В распределительных шкафах и системах автоматики такой элемент является частью механической организации клеммного узла.

Технические характеристики

Для работы существенны следующие параметры:

• совместимый профиль DIN-рейки,
• ширина корпуса,
• способ фиксации на металлическом профиле,
• материал изоляционного корпуса при его наличии,
• материал и исполнение прижимной детали,
• допустимые условия эксплуатации по температуре и влажности,
• ориентация установки и доступ к крепежному узлу,
• совместимость с клеммами соответствующей монтажной системы.

Габаритную ширину стопора учитывают при расчете полезной длины рейки. При размещении нескольких функциональных групп пространство определяют с учетом ограничителей, разделителей, клемм и резервных позиций. Механизм фиксации должен сопротивляться продольному усилию без деформации рейки.

Принцип работы

Работа концевого стопора основана на механическом зацеплении с DIN-рейкой. После установки фиксирующий элемент прижимается к профилю и создает сопротивление смещению вдоль продольной оси. Крайняя клемма опирается на стопор, поэтому усилие передается на ограничитель, а затем на рейку. Посадочная часть должна соответствовать геометрии профиля, а крепежный элемент — находиться в рабочем положении. Принцип действия включает следующие этапы:

• установка стопора на свободный участок DIN-рейки,
• позиционирование относительно крайнего элемента клеммной группы,
• активация винтового, пружинного или защелкивающего механизма,
• создание неподвижного упора для собранного ряда,
• передача продольной нагрузки от модулей к металлическому профилю,
• сохранение положения сборки в процессе эксплуатации.

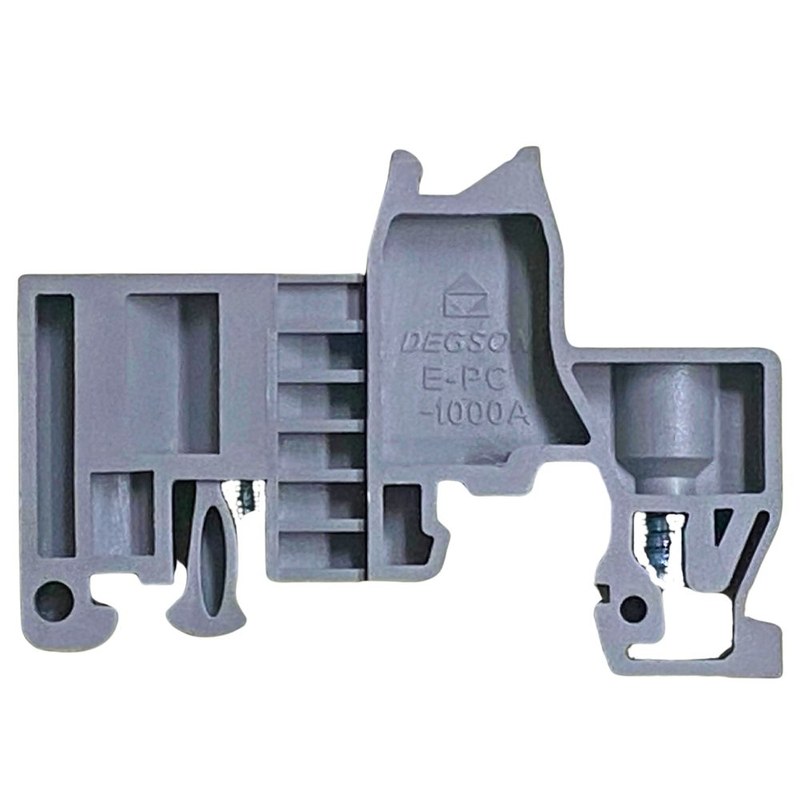

Конструктивные особенности

Конструкция стопора сочетает малую монтажную ширину, достаточную жесткость и удобство фиксации. Корпус формирует опорную поверхность для крайней клеммы и содержит посадочный участок под профиль DIN-рейки. В зависимости от серии фиксирующий узел может выполняться с винтом, металлической прижимной пластиной, пружинным элементом либо защелкой. Изоляционные части обеспечивают безопасное соседство с токоведущими компонентами и единообразную компоновку клеммного ряда. К основным конструктивным признакам относятся:

• компактный корпус с боковой опорной поверхностью,
• посадочная геометрия под стандартный монтажный профиль,
• механический узел удержания на рейке,
• доступ к фиксирующему элементу со стороны монтажника,
• жесткая передача осевой нагрузки без участия контактных цепей,
• установка непосредственно рядом с клеммным блоком,
• совместимость с плотной компоновкой внутри шкафа.

Области применения

Концевые стопоры Degson используются в низковольтных комплектных устройствах, шкафах автоматики, распределительных панелях и промышленном оборудовании с модульными клеммами на DIN-рейке. Типовые области применения:

• клеммные ряды цепей управления,
• распределительные шкафы питания,
• панели промышленной автоматики,
• шкафы управления электроприводами,
• системы сигнализации и диспетчеризации,
• интерфейсные цепи датчиков и исполнительных механизмов,
• машиностроительное электрооборудование,
• сборки с несколькими функциональными группами на одной рейке.

Таким образом, концевой стопор Degson выполняет функцию механического ограничителя клеммного ряда и обеспечивает устойчивое положение модульных элементов на DIN-рейке. Его применение сохраняет заданную компоновку и снижает риск продольного смещения компонентов при монтажных и эксплуатационных воздействиях. Для корректной работы учитывают совместимость с рейкой, механизм фиксации, ширину корпуса и условия установки. Компания «Олниса» осуществляет поставку промышленного оборудования Degson, включая компоненты для формирования и фиксации клеммных сборок.
