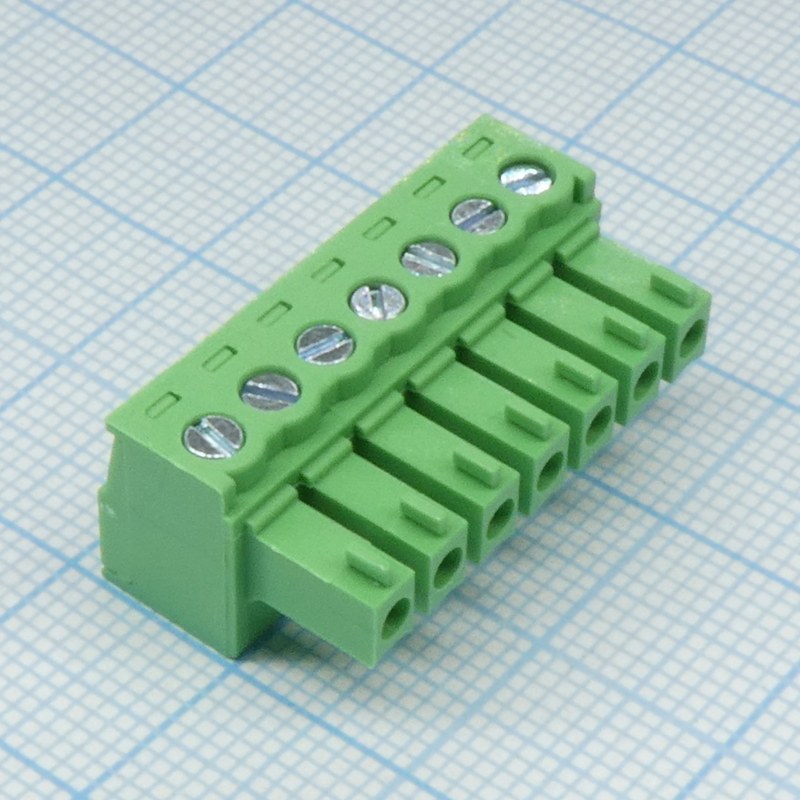

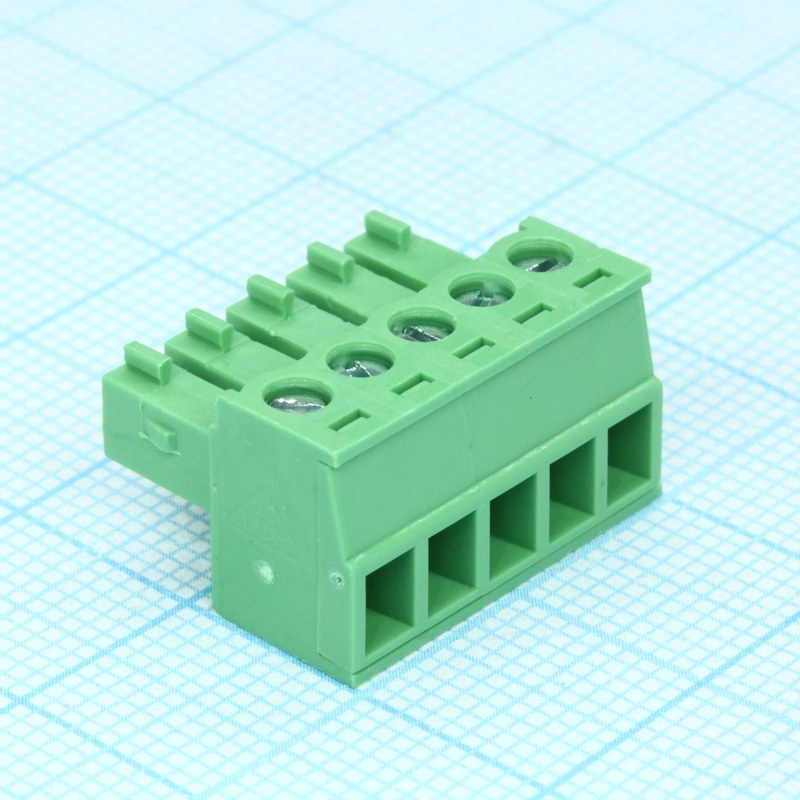

Клемма Degson 15EDGK 3.81 — стабильный контакт и простой монтаж
Degson 15EDGK 3.81 — разъёмный клеммный соединитель с шагом контактов 3,81 мм, предназначенный для подключения сигнальных, управляющих и маломощных силовых цепей к печатным платам. Конструкция рассчитана на подключение проводников без пайки и быстрое размыкание цепи при обслуживании. Серия используется в шкафной автоматике, системах управления, измерительной аппаратуре, источниках питания и контроллерах.
Технические характеристики
15EDGK 3.81 представляет собой кабельную часть разъёмного клеммного интерфейса. Провод фиксируется механическим зажимом, после чего корпус устанавливается на ответную часть, размещённую на печатной плате. Кабельные жилы остаются закреплёнными в вилке, поэтому для съёма блока достаточно разъединить сопрягаемые части. К основным параметрам и признакам серии относятся:
- шаг между соседними контактами 3,81 мм,
- разъёмное исполнение для сопряжения с соответствующей ответной частью,
- индивидуальное подключение проводника к каждому полюсу,
- винтовой принцип фиксации жилы в контактном узле,
- многополюсная компоновка с последовательным расположением контактных ячеек,
- применение в цепях управления, сигнализации и питания электронной аппаратуры,
- ориентация на монтаж внутри приборов и шкафов автоматики.
Электрическое соединение
Рабочий контакт образуется в два этапа. Сначала зачищенный проводник вводится в зажимную камеру и прижимается винтовым элементом к токоведущей детали. Затем контакт вилки входит в ответную часть разъёма. Электрический путь формируется без пайки кабельной жилы. Качество соединения определяется подготовкой проводника, достаточной затяжкой, отсутствием повреждения жил и полным сопряжением частей. Принцип работы включает следующие операции:
- снятие изоляции на длину, достаточную для ввода жилы в контактную камеру,
- ввод проводника без попадания изоляции в зону металлического зажима,
- затяжку винта до устойчивой механической фиксации жилы,
- проверку отсутствия свободного перемещения проводника,
- совмещение корпуса вилки с ответным разъёмом,
- ввод контактной части до штатного положения,
- передачу тока через зажим, токоведущий элемент вилки и сопряжённый контакт ответной части.
Конструкция
Корпус выполняет изоляционную, направляющую и механическую функции. Межконтактные перегородки разделяют соседние токоведущие элементы, а геометрия гнёзд задаёт положение контактов. Винтовые зажимы позволяют подключать провода без обжимного инструмента. Для многожильных проводников требуется подготовка конца жилы, исключающая распушение и выход отдельных проволок из клеммной зоны. К конструктивным особенностям 15EDGK 3.81 относятся:
- изоляционный корпус с разделением соседних электрических каналов,
- повторяющаяся модульная структура контактных позиций,
- винтовой прижим проводника,
- металлический токоведущий элемент внутри каждой клеммной ячейки,
- направляющая геометрия для сопряжения с ответной частью,
- возможность разъединения без демонтажа проводов из клемм,
- компактный шаг 3,81 мм, позволяющий уменьшить ширину многоконтактного интерфейса.
Монтажные требования
При установке учитывают параметры цепи и механические условия эксплуатации. Провод не должен создавать постоянное боковое усилие на корпус. Кабельный жгут фиксируют так, чтобы вибрация и натяжение не передавались на разъём. После затяжки винтов исключают выступание оголённой части жилы за пределы изоляционной зоны. Для гибких многопроволочных жил важно обеспечить стабильное окончание. При монтаже контролируют:
- соответствие сечения проводника размерам клеммной камеры,
- качество снятия изоляции без надреза токопроводящих проволок,
- полное введение жилы в зажимную часть,
- равномерность затяжки винтов по всем задействованным полюсам,
- отсутствие оголённого металла вне защищённой зоны,
- правильность полярности и назначения контактных позиций,
- полноту механического сопряжения вилки и ответной части,
- разгрузку кабеля от натяжения и изгиба у корпуса соединителя.
Области применения
Формат с шагом 3,81 мм применяется там, где при ограниченном монтажном пространстве требуется разборное проводное соединение. Типовыми областями использования являются:
- программируемые логические контроллеры и модули ввода-вывода,
- источники питания и преобразовательные устройства,
- панели управления и интерфейсные платы,
- системы диспетчеризации и промышленной автоматики,
- измерительные и лабораторные приборы,
- контроллеры приводов и исполнительных механизмов,
- охранные, сигнальные и низковольтные распределительные цепи,
- встраиваемая электроника с сервисным разъединением кабельных подключений.
Таким образом, Degson 15EDGK 3.81 является компактным разъёмным клеммным соединителем для обслуживаемых проводных интерфейсов электронной и промышленной аппаратуры. Его схема объединяет винтовое закрепление проводников, межконтактный шаг 3,81 мм и быстрое разъединение кабельной и платной частей без нарушения выполненной разводки. При правильной подготовке жил, равномерной затяжке, разгрузке кабеля и полном сопряжении частей соединитель обеспечивает технологичное подключение многопроводных цепей. Компания «Олниса» осуществляет поставку Degson 15EDGK 3.81 и другой промышленной электротехнической продукции. Поставка доступна для единичных потребностей и комплектования серийных проектов.
