Токовый калибратор Fluke — эффективная калибровка контрольно-измерительных систем

Токовый калибратор Fluke представляет собой переносной измерительный прибор для проверки, настройки и диагностики аналоговых цепей промышленной автоматики. Основная область его применения связана с контурами 4–20 мА, в которых ток используется для передачи значения технологического параметра от датчика к контроллеру, регистратору или системе управления. Прибор позволяет измерять фактический ток, воспроизводить заданный уровень и имитировать работу двухпроводного преобразователя. За счет этого калибратор применяется при вводе оборудования в эксплуатацию, периодическом обслуживании и поиске неисправностей измерительных каналов.

Рабочие режимы

В режиме измерения калибратор работает как прецизионный миллиамперметр и определяет ток, протекающий через входные клеммы. В режиме генерации внутренний источник формирует заданное значение для проверки принимающего устройства. В режиме имитации прибор заменяет двухпроводный преобразователь и регулирует ток в петле, питание которой создается внешним источником. К основным функциям относятся:

• измерение постоянного тока в миллиамперном диапазоне,
• генерация нормированного токового сигнала,
• имитация преобразователя 4–20 мА,
• ступенчатое изменение выходного значения,
• плавное изменение сигнала,
• отображение уровня в процентах диапазона,
• проверка реакции вторичного оборудования на контрольные точки.

Диапазон 4–20 мА широко применяется в промышленной автоматике благодаря устойчивой передаче сигнала и возможности отличить рабочий ноль от обрыва цепи. Значение 4 мА соответствует нижней границе шкалы, 20 мА — верхней, а 12 мА — середине диапазона. При проверке канала калибратор последовательно включают в разрыв цепи для измерения либо используют вместо датчика, подавая известный ток на вход контроллера.

Ключевые характеристики

К значимым характеристикам относятся:

• диапазон измеряемого постоянного тока,
• диапазон воспроизводимого тока,
• разрешение измерения и установки,
• основная погрешность,
• стабильность выходного сигнала,
• допустимая нагрузка источника,
• условия работы в режиме имитации,
• время установления значения,
• температурный диапазон эксплуатации,
• защита входных и выходных цепей.

Принцип формирования и измерения

В режиме источника электронная схема поддерживает заданный ток при изменении сопротивления нагрузки в пределах доступного выходного напряжения. Контур регулирования сравнивает фактическое значение с внутренним опорным уровнем и корректирует выход. Если суммарное сопротивление линии, входного модуля и дополнительных элементов становится слишком большим, напряжения источника может быть недостаточно для сохранения установленного тока. Поэтому нагрузочную способность учитывают при проверке длинных линий, барьеров и последовательных сопротивлений. В измерительном режиме ток проходит через прецизионный шунт и преобразуется в пропорциональное падение напряжения, которое обрабатывается измерительным трактом. Для получения достоверного результата необходимо соблюдать полярность, использовать исправные провода и надежные контакты, а также не превышать допустимые электрические параметры входа.

Ступенчатое и автоматическое изменение сигнала

Практически применяются следующие режимы:

• подача 0, 25, 50, 75 и 100 % диапазона,
• переключение между 4 и 20 мА,
• плавное увеличение тока,
• плавное уменьшение тока,
• циклическое изменение сигнала,
• точная ручная коррекция малыми шагами.

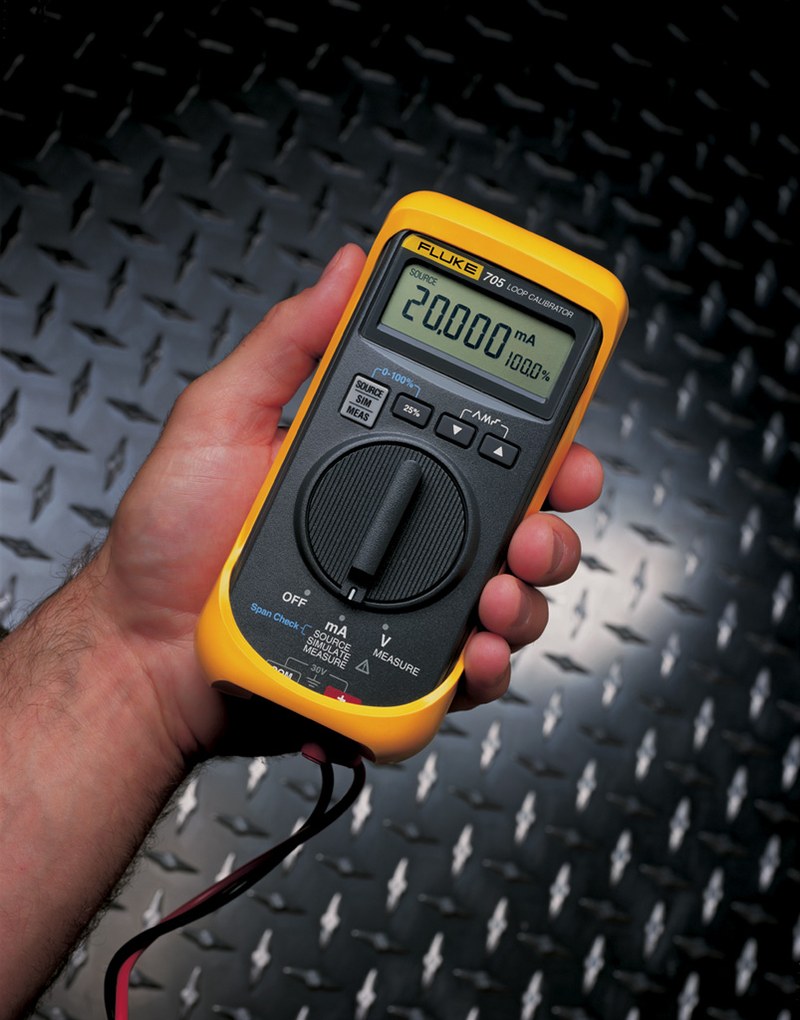

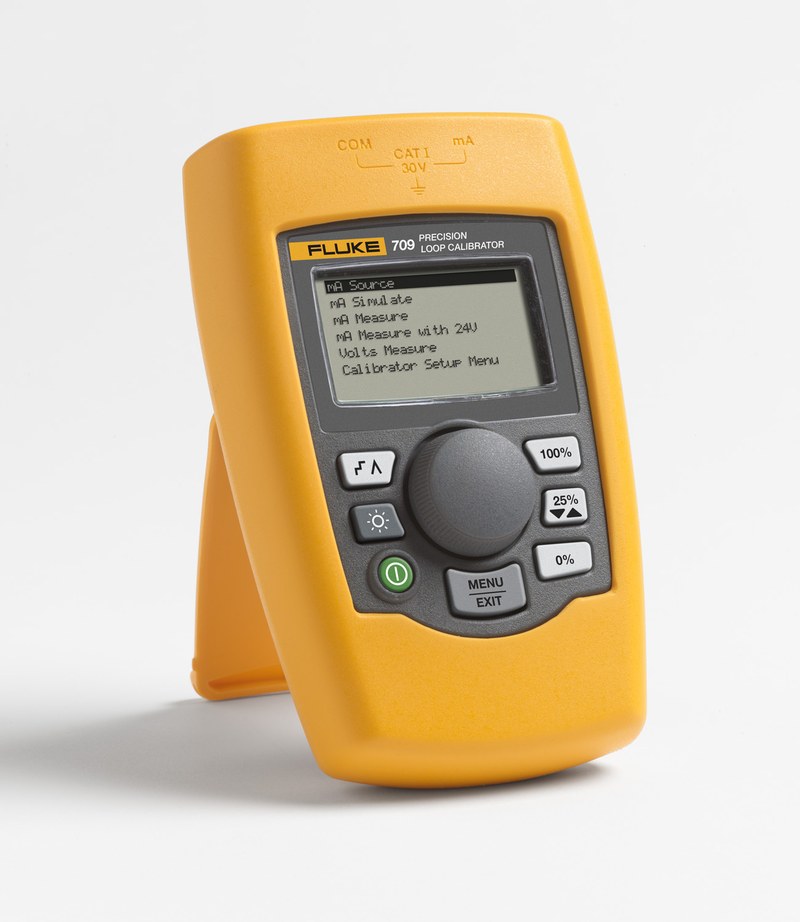

Токовые калибраторы Fluke выполняются в переносном корпусе для работы на производственных объектах. На лицевой панели расположены дисплей, клавиши выбора режима и органы задания выходного значения. Разъемы разделены по назначению, что упрощает подключение при измерении, генерации или имитации тока. Автономное питание позволяет использовать прибор непосредственно возле датчика, распределительной коробки или шкафа автоматики.

Области применения

Калибратор используется в системах, где технологическая информация передается унифицированным аналоговым током. Он подходит для обслуживания датчиков давления, температуры, уровня, расхода и положения, а также для проверки аналоговых входов контроллеров и распределенных систем управления. Основные области применения:

• наладка контуров 4–20 мА,
• проверка аналоговых входов ПЛК,
• диагностика индикаторов и регистраторов,
• имитация сигнала датчика при пусконаладке,
• контроль токовых преобразователей,
• поиск неисправностей в линиях и шкафах автоматики,
• периодическое обслуживание систем КИПиА.

Таким образом, токовый калибратор Fluke является специализированным инструментом для измерения и воспроизведения унифицированных сигналов постоянного тока. Его применение позволяет поэтапно проверять полевой преобразователь, линию передачи и принимающее устройство, контролировать диапазон 4–20 мА и выявлять ошибки измерительного канала. Рабочие режимы взаимно дополняются. При выборе конкретного исполнения учитывают требуемую погрешность, диапазон, нагрузочную способность и наличие дополнительных режимов. Компания «Олниса» осуществляет поставку токовых калибраторов Fluke и другого промышленного оборудования.
