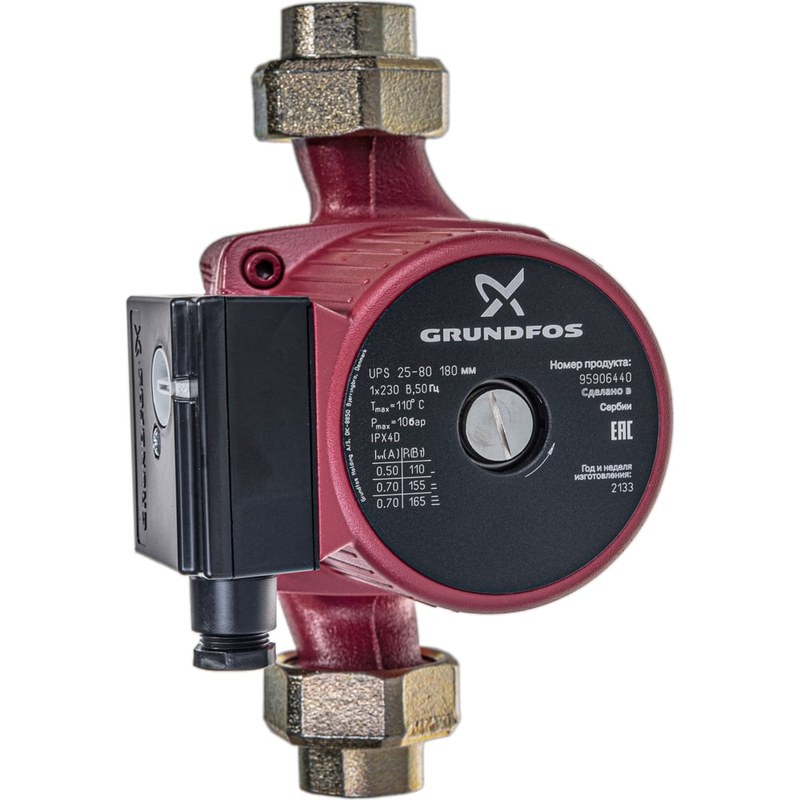

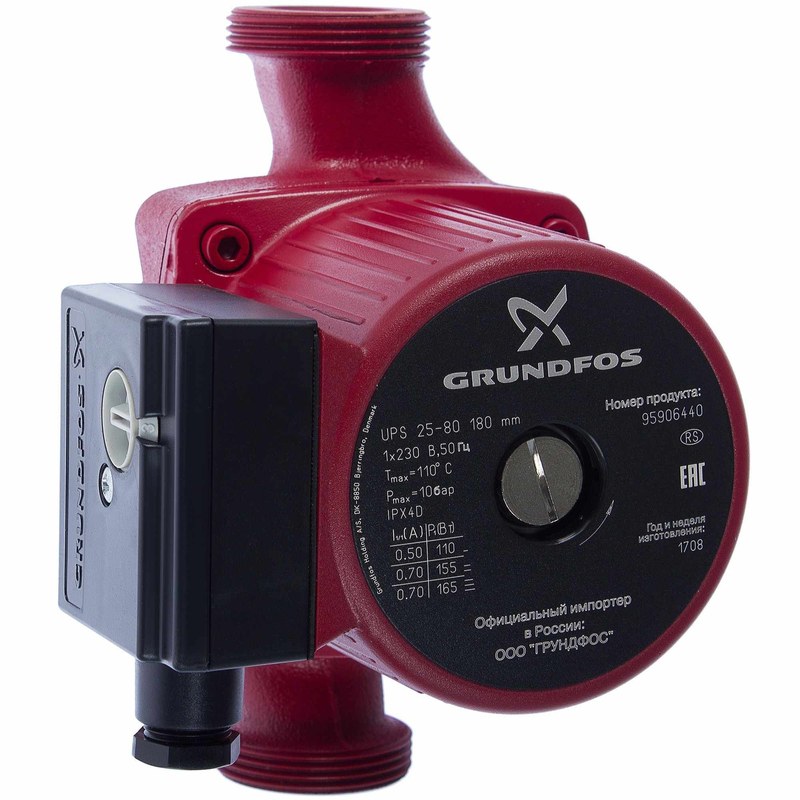

Циркуляционный насос Grundfos UPS 25-80 95906440 — стабильная работа отопительного контура

Grundfos UPS 25-80 95906440 — циркуляционный насос с мокрым ротором, предназначенный для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Конструкция рассчитана на системы отопления и другие инженерные схемы со стабильной циркуляцией жидкости. Насос относится к серии UPS с ручным ступенчатым регулированием частоты вращения.

Технические характеристики

Параметры насоса определяют допустимые режимы эксплуатации. Для Grundfos UPS 25-80 95906440 характерны следующие признаки:

• циркуляционная схема с мокрым ротором,
• номинальный присоединительный размер 25,
• максимальный напор около 8 м водяного столба,
• трехступенчатое регулирование частоты вращения,
• питание от однофазной сети переменного тока,
• резьбовое присоединение к трубопроводу,
• монтажная длина 180 мм,
• корпус проточной части из чугуна,
• центробежное рабочее колесо,

• длительный режим работы.

Принцип работы

Насос преобразует механическую энергию электродвигателя в гидравлическую энергию потока. После подачи напряжения ротор вращает рабочее колесо. В центральной зоне колеса давление снижается, поэтому жидкость поступает во всасывающую полость. Лопатки сообщают ей скорость и направляют к периферии. В корпусе часть кинетической энергии преобразуется в давление, формирующее необходимый напор. Ротор находится непосредственно в рабочей среде и отделен от статора герметичной гильзой. Такая схема исключает традиционное торцевое уплотнение вращающегося вала. Жидкость охлаждает узел и смазывает подшипники скольжения, снижая механическую нагрузку и шум. Производительность изменяют выбором одной из трех скоростей. Переключение ступени изменяет частоту вращения, напор, подачу и мощность. Первая ступень используется при небольшом сопротивлении контура, вторая обеспечивает промежуточный режим, третья формирует максимальную напорную характеристику. Ручное регулирование позволяет согласовать насос с гидравликой системы.

Особенности конструкции

Чугунный корпус образует проточную камеру и воспринимает рабочее давление. Внутри размещено центробежное колесо, передающее энергию жидкости. Геометрия каналов рассчитана на устойчивое движение теплоносителя при типичных для циркуляционных контуров расходах. Роторный узел объединяет вал, ротор двигателя и опорные подшипники. Отсутствие вентилятора и внешнего воздушного охлаждения уменьшает количество движущихся деталей. Электрическая часть изолирована от жидкости разделительной гильзой. При наличии отсечной арматуры насосную часть можно обслуживать без опорожнения значительного участка трубопровода. Ключевые конструктивные решения:

• моноблочное исполнение насосной и электрической частей,
• мокрый ротор без традиционного сальникового узла,
• центробежное рабочее колесо,
• подшипники скольжения в перекачиваемой жидкости,
• разделительная гильза между ротором и статором,
• трехступенчатый переключатель режима,
• резьбовые патрубки,
• компактная монтажная база.

Области применения

UPS 25-80 используется в контурах с постоянной или изменяемой потребностью в циркуляции. Типовые направления применения:

• системы радиаторного отопления,
• контуры напольного отопления через смесительные узлы,
• котловые контуры,
• теплообменные установки,
• вторичные контуры тепловых пунктов,
• циркуляционные линии инженерных систем,
• технологические контуры с водой и совместимыми теплоносителями,
• замкнутые трубопроводные кольца с необходимостью поддержания равномерной температуры.

При выборе ступени учитывают сопротивление труб, арматуры, теплообменников и регулирующих устройств. Рабочая точка должна находиться в устойчивой зоне характеристики. Завышенная скорость может вызывать шум и повышенное энергопотребление, а недостаточная — ухудшать теплообмен и распределение температуры между потребителями.

Монтаж и эксплуатация

Насос устанавливают так, чтобы ось ротора находилась горизонтально. Это обеспечивает работу подшипников и смачивание роторной зоны. Направление движения жидкости должно совпадать со стрелкой на корпусе. Перед пуском трубопровод заполняют теплоносителем и удаляют воздух, поскольку сухая работа недопустима для узлов, смазываемых рабочей средой. До и после насоса предусматривают запорную арматуру для локального отключения при обслуживании. При наличии загрязнений в теплоносителе применяют фильтрацию, поскольку твердые частицы ускоряют износ опор и способны нарушить работу рабочего колеса. Электрическое подключение выполняют с защитным заземлением и аппаратами защиты, соответствующими параметрам двигателя. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы Grundfos UPS 25-80 95906440 для инженерных и технологических систем. Поставка возможна для ремонтных потребностей, плановой замены оборудования и комплектации объектов. «Олниса» работает как поставщик промышленного оборудования и организует отгрузку продукции в соответствии с условиями заказа.

Таким образом, Grundfos UPS 25-80 95906440 представляет собой циркуляционный насос с мокрым ротором и трехступенчатым регулированием. Его конструкция объединяет центробежную гидравлическую часть, электродвигатель и роторный узел, смазываемый рабочей жидкостью. Модель предназначена для поддержания устойчивой циркуляции в отопительных и других замкнутых контурах, где требуемая рабочая точка задается выбором одной из трех скоростей.
