Циркуляционные насосы Grundfos с мокрым ротором — надежное решение для систем отопления

Циркуляционный насос Grundfos с мокрым ротором предназначен для принудительного перемещения теплоносителя в замкнутых контурах отопления, охлаждения, кондиционирования и горячего водоснабжения. В такой конструкции ротор электродвигателя и подшипники находятся в рабочей среде. Жидкость одновременно охлаждает двигатель и смазывает трущиеся элементы, поэтому отдельный вентилятор и сложное уплотнение вала не требуются.

Принцип работы и гидравлические параметры

Насос передает механическую энергию рабочего колеса потоку жидкости. Электродвигатель вращает ротор, крыльчатка создает пониженное давление во входной зоне и повышенное на выходе. Поток получает прирост скорости, после чего часть кинетической энергии преобразуется в статическое давление. В замкнутом контуре насос преодолевает сопротивление трубопроводов, арматуры, теплообменников и местных сопротивлений. Основные параметры циркуляционного насоса:

• подача, определяющая объем перемещаемой жидкости в единицу времени,
• напор, соответствующий сопротивлению расчетного контура,
• потребляемая электрическая мощность,
• частота вращения ротора или диапазон ее регулирования,
• максимально допустимое рабочее давление,
• температурный диапазон рабочей среды,
• диаметр и тип присоединения к трубопроводу,
• монтажная длина корпуса,
• класс защиты электрической части,
• допустимая вязкость и качество теплоносителя.

Особенности конструкции

Электродвигатель и гидравлическая часть объединены в компактный агрегат. Ротор размещен внутри герметичной гильзы и омывается теплоносителем, а статор изолирован от жидкости. Подшипники скольжения работают в жидкой среде, поэтому ресурс зависит от чистоты теплоносителя и полного удаления воздуха из корпуса. К основным конструктивным элементам относятся:

• корпус с входным и выходным патрубками,
• рабочее колесо центробежного типа,
• ротор электродвигателя,
• гильза, отделяющая статор от рабочей среды,
• подшипники скольжения,
• электронный либо ступенчатый модуль управления,
• клеммная коробка или интегрированный разъем,
• уплотнения неподвижных соединений.

Отсутствие торцевого уплотнения вала уменьшает число мест утечки и снижает объем периодического обслуживания. Одновременно мокрый ротор требует работы только при заполненной гидравлической части. Сухой ход недопустим, поскольку жидкость обеспечивает охлаждение и смазку. Воздушные включения ухудшают теплоотвод, вызывают шум, нестабильное вращение и ускоренный износ подшипников.

Регулирование и энергопотребление

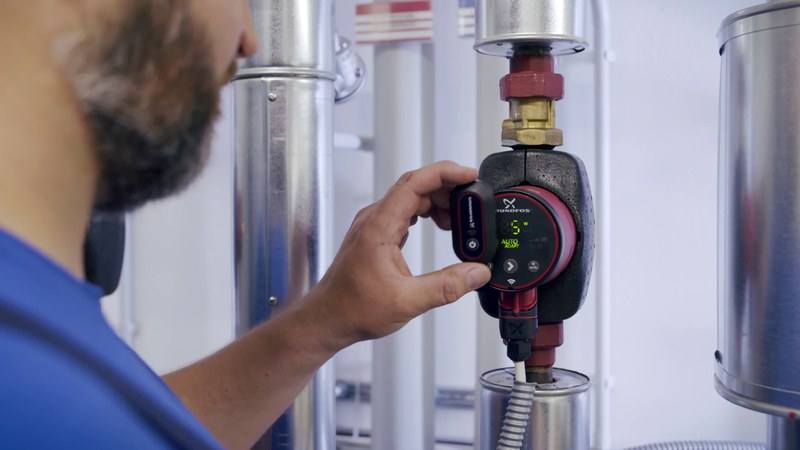

Циркуляционные насосы Grundfos могут работать с постоянной скоростью, поддерживать постоянный или пропорциональный перепад давления либо автоматически изменять характеристику в зависимости от расхода. Электронное регулирование уменьшает частоту вращения при закрытии термостатических клапанов и снижении нагрузки. Это сокращает энергопотребление, избыточный перепад давления и гидравлический шум. При фиксированных скоростях режим выбирают по расчетной рабочей точке. При частотном регулировании характеристика изменяется плавно: со снижением скорости уменьшаются подача, напор и мощность. Настройка учитывает сопротивление неблагоприятного кольца, пропускную способность арматуры и минимальный расход через источник тепла.

Монтаж и ввод в эксплуатацию

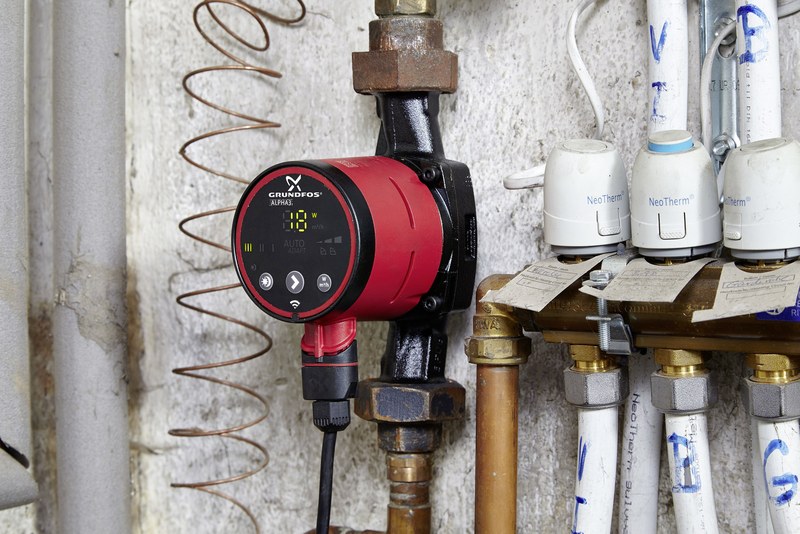

Насос устанавливают по направлению потока, указанному на корпусе. Вал ротора обычно располагают горизонтально, если для конкретного исполнения не предусмотрено иное положение. Перед пуском контур заполняют теплоносителем и удаляют воздух. Трубопровод не должен передавать на корпус значительные механические напряжения, а запорная арматура по обе стороны агрегата должна позволять его демонтировать без полного опорожнения системы. При монтаже необходимо учитывать:

• соответствие проходного сечения расчетному расходу,
• доступность электрических соединений,
• защиту электронного модуля от перегрева и влаги,
• исключение кавитационных условий на входе,
• удаление механических загрязнений до запуска,
• правильное направление потока,
• отсутствие воздушных карманов в зоне ротора.

Эксплуатация и диагностика

В штатном режиме насос работает без выраженной вибрации, периодических ударов и устойчивого кавитационного шума. Повышенный шум может быть связан с воздухом, избыточной скоростью, недостаточным давлением на входе или загрязнением проточной части. Снижение циркуляции возможно при засорении фильтра, неправильной настройке арматуры, заклинивании ротора после простоя или несоответствии рабочей точки характеристике агрегата.

Области применения

Насосы Grundfos с мокрым ротором применяются в инженерных системах, где требуется циркуляция теплоносителя:

• двухтрубные и однотрубные системы отопления,
• контуры теплых полов,
• радиаторные сети,
• тепловые пункты и распределительные узлы,
• контуры котлов и теплообменников,
• системы охлаждения и кондиционирования,
• рециркуляция горячей воды в соответствующих исполнениях,
• вторичные контуры технологического теплообмена,
• установки с переменным расходом теплоносителя.

Таким образом, циркуляционный насос Grundfos с мокрым ротором представляет собой компактный агрегат, в котором рабочая среда охлаждает и смазывает вращающиеся элементы. Конструкция обеспечивает малошумную работу, уменьшает количество обслуживаемых уплотнений и подходит для непрерывной циркуляции в замкнутых контурах. Надежность зависит от правильной рабочей точки, качества теплоносителя, корректной ориентации ротора, полного заполнения системы и отсутствия сухого хода. Компания «Олниса» является поставщиком промышленного оборудования, включая циркуляционные насосы Grundfos с мокрым ротором длясистем отопления, охлаждения и технологической циркуляции. Поставка осуществляется для единичных и комплексных закупок промышленного и инженерного оборудования.
