Насосы Grundfos UPS 200 — надежность для отопления и теплоснабжения

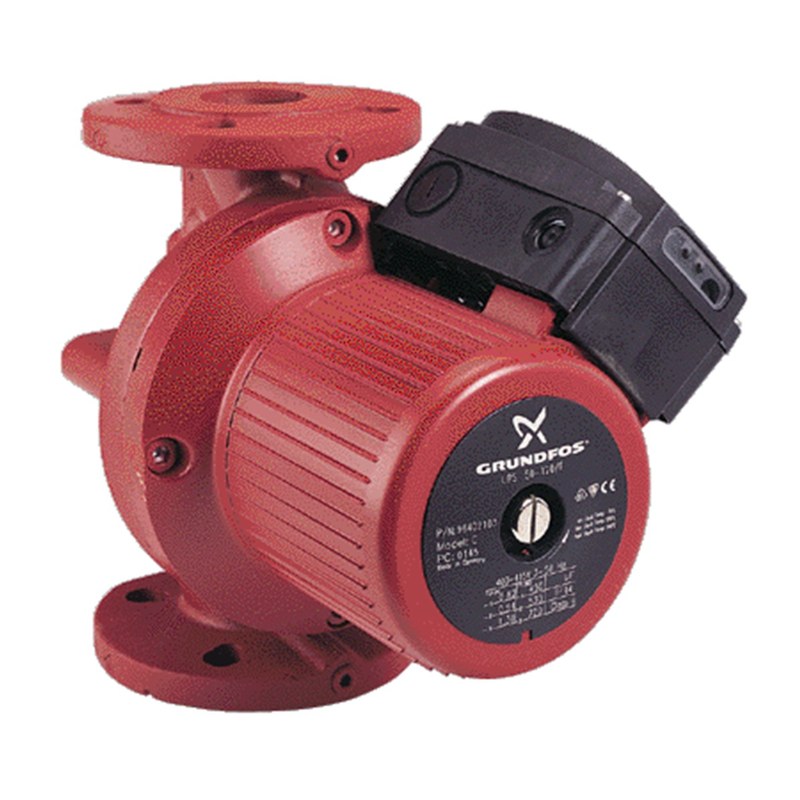

Grundfos UPS 200 — серия циркуляционных насосов с мокрым ротором, предназначенная для принудительного перемещения теплоносителя в замкнутых контурах отопления, теплоснабжения, кондиционирования и технологической циркуляции. Конструкция агрегатов рассчитана на продолжительную работу при стабильных параметрах расхода и напора. Насос и двигатель образуют герметичный узел, жидкость охлаждает подшипники.

Технические характеристики

Параметры Grundfos UPS 200 зависят от конкретного исполнения, однако серия характеризуется общими эксплуатационными признаками. Ключевыми характеристиками являются:

• резьбовое или фланцевое присоединение в зависимости от типоразмера,
• работа в замкнутых системах отопления и охлаждения,
• применение воды и совместимых водных растворов,
• возможность длительного непрерывного режима,
• ступенчатое изменение расхода и напора,

• компактная конструкция без наружного вентилятора двигателя.

Принцип работы

Рабочее колесо получает вращение непосредственно от ротора электродвигателя. В межлопаточных каналах жидкость ускоряется, вследствие чего давление на периферии колеса повышается, а в центральной зоне формируется область пониженного давления. За счет этой разности теплоноситель поступает через всасывающий патрубок и вытесняется в напорную часть трубопровода. Переключение скорости изменяет частоту вращения рабочего колеса и положение рабочей точки. На более высокой ступени увеличиваются создаваемый напор, допустимый расход и потребляемая мощность; на пониженной ступени эти параметры уменьшаются. Такое регулирование используется при наладке системы и при изменении сезонной тепловой нагрузки.

Корпус насосной части образует проточную камеру и обеспечивает соединение с трубопроводом. Внутри расположен роторный узел с рабочим колесом, работающий непосредственно в среде теплоносителя. Статор отделен от жидкости герметичной гильзой, поэтому электрическая часть двигателя не контактирует с рабочей средой. Подшипники смазываются перекачиваемой жидкостью, вследствие чего эксплуатация без заполнения контура недопустима.

Монтаж и ввод в эксплуатацию

При установке необходимо соблюдать положение ротора, предусмотренное конструкцией, исключать передачу трубопроводных нагрузок на корпус и обеспечивать доступ к электрической части. Перед длительной работой контур полностью заполняют, после чего удаляют воздух. Направление потока должно соответствовать стрелке, нанесенной на корпус насоса. При монтаже контролируют следующие условия:

• отсутствие механических напряжений от трубопровода,
• полное заполнение насоса рабочей жидкостью,
• удаление воздуха из циркуляционного контура,
• соответствие температуры теплоносителя допустимому диапазону,
• достаточное давление на входе для предотвращения кавитации,
• наличие запорной арматуры для локального отключения,
• электрическую защиту, соответствующую параметрам двигателя.

Гидравлический режим

Рабочая точка определяется пересечением напорной характеристики насоса с характеристикой сопротивления системы. При росте сопротивления расход уменьшается, при снижении — возрастает. Неправильно выбранная скорость может вызвать недостаточную циркуляцию либо избыточный напор, шум арматуры и повышенное энергопотребление. Для режима работы характерно следующее:

• отсутствие кавитационных шумов,
• стабильность расхода в удаленных участках,
• равномерность прогрева или охлаждения потребителей,
• отсутствие вибрации и посторонних звуков,
• соответствие выбранной скорости расчетной нагрузке,
• герметичность резьбовых или фланцевых соединений.

Области применения

Grundfos UPS 200 применяется в инженерных системах, где требуется постоянное либо ступенчато регулируемое движение теплоносителя. Типовыми областями являются:

• контуры с радиаторами и теплообменниками,
• технологические установки с циркуляцией совместимой жидкости,
• системы распределения тепла между отдельными зонами,
• контуры с постоянным гидравлическим режимом.

Таким образом, Grundfos UPS 200 представляет собой циркуляционный насос с мокрым ротором для систем отопления, охлаждения и технологической циркуляции. Конструкция объединяет компактную насосную часть, жидкостное охлаждение подшипникового узла и ступенчатое регулирование скорости. При корректном монтаже, заполнении системы и соблюдении гидравлических ограничений агрегат обеспечивает устойчивое перемещение теплоносителя в расчетном диапазоне.
