Насос Grundfos CRN 5 — эффективная работа в промышленных инженерных системах

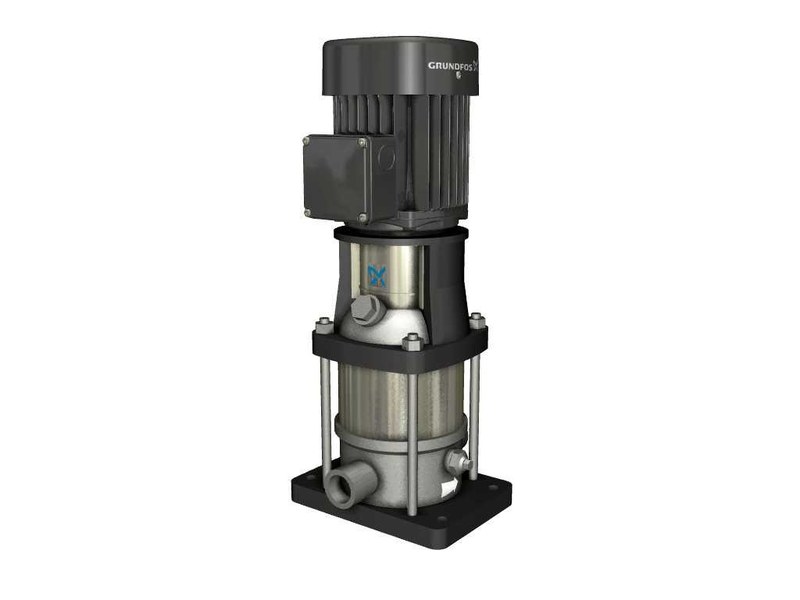

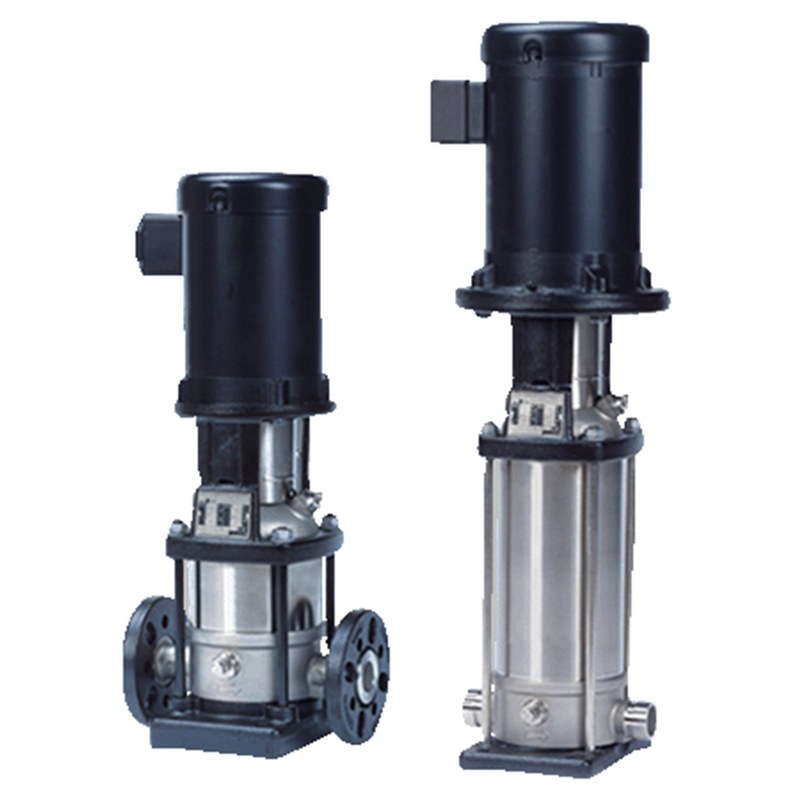

Grundfos CRN 5 — вертикальный многоступенчатый центробежный насос промышленного назначения, предназначенный для перекачивания чистых и слабоагрессивных жидкостей в системах, где требуется стабильное давление при умеренной подаче. Конструкция серии CRN предусматривает применение коррозионностойких материалов в деталях, контактирующих с рабочей средой, Насосы этого типоразмера применяются в водоподготовке, технологических установках, системах повышения давления и циркуляционных контурах. Рабочая часть CRN 5 построена на последовательном расположении нескольких гидравлических ступеней. Каждая ступень увеличивает энергию потока, а суммарный напор формируется при прохождении жидкости через пакет рабочих колес и направляющих аппаратов. Вертикальная компоновка сокращает монтажную площадь и упрощает включение насоса в модульные установки. Число ступеней, мощность, напор, присоединительные размеры и исполнение уплотнения зависят от полной маркировки конкретной модификации.

Технические характеристики

Ключевые параметры Grundfos CRN 5 определяются исполнением внутри серии. Для данного типоразмера характерен общий набор конструктивных и гидравлических признаков:

• вертикальная многоступенчатая центробежная схема,
• последовательное повышение давления на нескольких рабочих ступенях,
• расположение всасывающего и напорного патрубков на одном уровне,
• нержавеющая сталь в основных деталях проточной части,
• электродвигатель с прямым приводом насосного вала,
• торцевое механическое уплотнение вала,
• возможность исполнения с различным числом ступеней,
• зависимость напора и мощности от конкретной модификации,
• стационарная установка в промышленных системах.

Гидравлическая схема и принцип работы

Жидкость поступает через всасывающий патрубок к первой ступени. Вращающееся рабочее колесо сообщает потоку кинетическую энергию, а направляющий аппарат преобразует ее часть в статическое давление и передает поток на следующую ступень. Процесс повторяется до выхода из последнего рабочего колеса. За счет последовательного преобразования энергии формируется напор, превышающий возможности одноступенчатой машины сопоставимого диаметра. Рабочая точка должна находиться в допустимой области гидравлической характеристики. Продолжительная эксплуатация при малом расходе ухудшает тепловой режим, а работа за пределами подачи увеличивает гидравлические потери и нагрузку на элементы. Для устойчивого режима необходимо исключать подсос воздуха и обеспечивать требуемые условия на всасывании.

Конструктивные особенности

Корпус CRN 5 выполнен по вертикальной секционной схеме. Пакет ступеней расположен между основанием и верхней частью насоса, а рабочие колеса установлены на общем валу. Такая компоновка обеспечивает компактность и точное взаимное положение гидравлических элементов. Нержавеющая сталь в контактирующих с жидкостью деталях повышает коррозионную стойкость и позволяет применять насос в процессах, где материал проточной части влияет на ресурс оборудования и чистоту среды. Вал насоса соединен с валом электродвигателя муфтой, поэтому крутящий момент передается без ременной или редукторной передачи. Торцевое уплотнение отделяет внутреннюю полость от окружающей среды и ограничивает утечку вдоль вращающегося вала. Материалы пар трения и эластомеров зависят от исполнения. Сухой ход недопустим, поскольку уплотнение и гидравлические элементы рассчитаны на эксплуатацию при наличии жидкости.

Условия эксплуатации

CRN 5 рассчитан прежде всего на среды без крупных твердых включений и значительного количества абразивных частиц. Механические примеси ускоряют износ рабочих колес, направляющих аппаратов и поверхностей уплотнения. Температура, химическая активность, вязкость и плотность жидкости должны соответствовать выбранному исполнению, так как эти свойства влияют на мощность привода, кавитационный запас и долговечность узлов. При проектировании учитывают давление на входе, давление на выходе, статическую высоту и потери в трубопроводах. Насос устанавливают на жестком основании, не допуская передачи недопустимых усилий от трубопроводов на патрубки. Перед пуском проточную часть заполняют жидкостью и удаляют воздух. В системах с переменным расходом возможно частотное регулирование, если выбранный двигатель и схема управления допускают такой режим. Основные эксплуатационные требования включают:

• работу только при заполненной проточной части,
• исключение длительного сухого хода,
• поддержание допустимого подпора на всасывании,
• контроль герметичности торцевого уплотнения,
• исключение передачи массы трубопроводов на патрубки,
• соблюдение допустимых параметров рабочей жидкости,
• контроль шума, вибрации и температуры узлов,
• работу в допустимой области гидравлической характеристики.

Области применения

Многоступенчатая схема, вертикальная компоновка и коррозионностойкая проточная часть позволяют использовать CRN 5 в различных инженерных и технологических установках. Основные области применения:

• системы повышения давления технической воды,
• установки водоподготовки и обратного осмоса,
• циркуляционные контуры технологических установок,
• моечные и промывочные системы,
• подача жидкости в смешивающие узлы,
• перекачивание совместимых слабых химических растворов,
• питание теплообменного оборудования,
• промышленные установки с ограниченной монтажной площадью.

Таким образом, Grundfos CRN 5 представляет собой вертикальный многоступенчатый насос для задач, где требуется совместить компактную установку, формирование повышенного давления и коррозионностойкое исполнение проточной части. Параметры конкретного агрегата определяются полной маркировкой, поскольку число ступеней, мощность двигателя, характеристики уплотнения и рабочая точка различаются между модификациями. Надежность работы зависит от корректных условий на всасывании, отсутствия сухого хода, соответствия рабочей среды материалам насоса и эксплуатации в расчетной области характеристики. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы Grundfos CRN 5 для производственных и технологических систем. Поставка возможна как для единичных позиций, так и для комплектных закупок по спецификации заказчика.
