Измеритель Fluke 971 — контроль температуры и относительной влажности на объектах
Fluke 971 — портативный измеритель температуры и относительной влажности воздуха для контроля микроклимата в помещениях, технологических зонах, системах вентиляции и кондиционирования. Прибор объединяет два измерительных канала и позволяет оценивать состояние воздушной среды без раздельных термометров и гигрометров. Он применяется при проверках климатического оборудования, обследовании помещений и контроле условий хранения. Одновременное отображение температуры и влажности облегчает сопоставление параметров и выявление отклонений.
Измерительные характеристики
Fluke 971 использует встроенные датчики температуры и влажности, расположенные в верхней части корпуса. Электронная схема преобразует сигналы сенсоров в цифровые значения и выводит их на дисплей. Прибор предназначен для непосредственного контроля окружающего воздуха и не требует внешнего измерительного зонда. Ключевые характеристики:
- диапазон относительной влажности от 5 до 95 % RH,
- разрешение по влажности 0,1 % RH,
- диапазон температуры от −20 до +60 C,
- разрешение по температуре 0,1 C,
- отображение температуры в градусах Цельсия или Фаренгейта,
- одновременная индикация температуры и относительной влажности,
- расчет точки росы и температуры влажного термометра.
Такой набор функций позволяет использовать прибор для маршрутного контроля, локальной диагностики и сопоставления микроклимата в нескольких зонах без применения отдельного регистратора.
Принцип работы и обработка данных
Измерительный цикл основан на опросе температурного и влажностного сенсоров. После преобразования сигналов микропроцессор формирует текущие показания и расчетные психрометрические параметры. Точка росы характеризует температуру начала конденсации водяного пара, а температура влажного термометра используется при анализе процессов вентиляции, охлаждения, увлажнения и осушения воздуха. Функциональные режимы предусматривают:
- фиксацию текущего показания функцией Hold,
- регистрацию минимального значения,
- регистрацию максимального значения,
- расчет среднего значения,
- сохранение результатов во внутренней памяти,
- просмотр ранее сохраненных записей,
- выбор отображаемого расчетного параметра.
Режимы MIN, MAX и AVG позволяют оценивать изменение параметров без непрерывной ручной записи. Внутренняя память рассчитана на хранение до 99 результатов, что удобно при последовательном обходе контрольных точек и последующем сравнении измерений.
Конструкция и органы управления

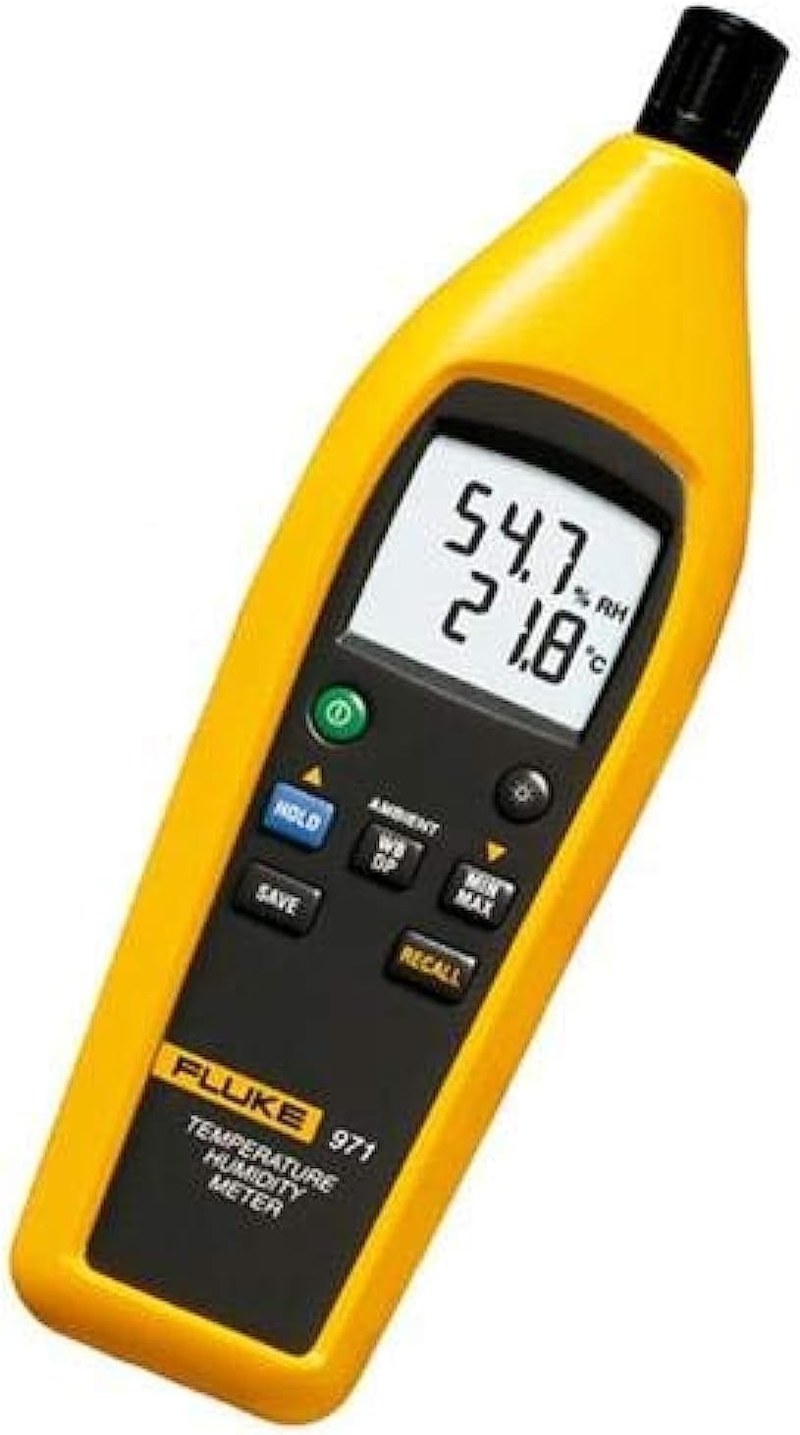

Корпус Fluke 971 выполнен в переносном формате и рассчитан на работу одной рукой. Измерительная часть вынесена в верхнюю область, поэтому сенсоры контактируют с окружающим воздухом и не перекрываются ладонью. Для защиты чувствительных элементов при хранении предусмотрен защитный колпачок. Кнопки на лицевой панели обеспечивают доступ к основным функциям. Конструктивные особенности:
- двухстрочный цифровой дисплей,
- подсветка экрана,
- кнопочное управление режимами,
- встроенный температурный сенсор,
- встроенный сенсор относительной влажности,
- защитный элемент измерительной головки,
- автономное питание,
- портативное исполнение.
Подсветка дисплея облегчает работу в вентиляционных камерах, машинных отделениях и слабо освещенных зонах.
Методика измерений

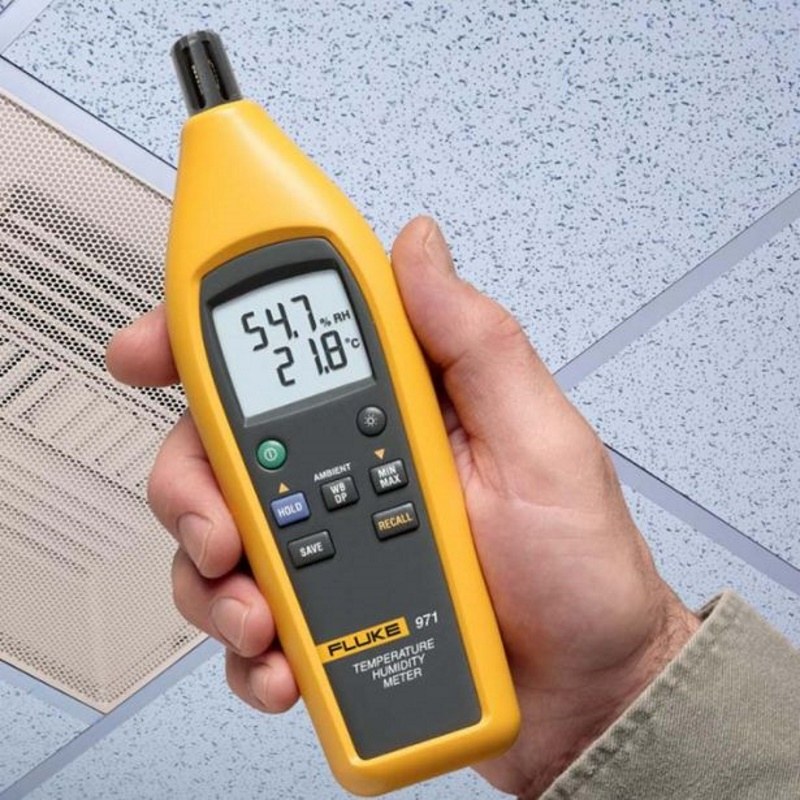

Прибор размещают так, чтобы измерительная головка свободно обдувалась воздухом. Следует исключить прямое воздействие нагретых поверхностей, холодных струй, солнечного излучения и дыхания оператора. После переноса между зонами с существенно различающимися климатическими условиями необходимо дождаться стабилизации показаний. Это особенно важно при измерениях рядом с испарителями, увлажнителями и воздухораспределителями. Основные области применения:
- проверка параметров воздуха в системах HVAC,
- контроль микроклимата производственных помещений,
- обследование складских и архивных зон,
- оценка условий хранения материалов и продукции,
- поиск участков с повышенной влажностью,
- контроль риска образования конденсата,
- проверка работы увлажнителей и осушителей,
- сопоставление параметров в нескольких контрольных точках.
При обследовании вентиляционной системы измерения выполняют в характерных точках воздушного тракта и обслуживаемой зоны. Сопоставление значений позволяет оценивать изменение параметров после нагрева, охлаждения, увлажнения или осушения. Последовательный контроль нескольких точек помогает обнаруживать локальные отклонения, связанные с неравномерной циркуляцией воздуха или работой технологического оборудования.
Таким образом, Fluke 971 представляет собой переносной прибор для одновременного контроля температуры и относительной влажности воздуха с расчетом точки росы и температуры влажного термометра. Его функции позволяют применять устройство в системах вентиляции и кондиционирования, производственных помещениях, складских комплексах и на других объектах, где требуется оценка параметров воздушной среды. Память, режимы минимального, максимального и среднего значения, удержание показаний и двухстрочная индикация упрощают последовательные проверки. Компания «Олниса» осуществляет поставку Fluke 971 и другого промышленного измерительного оборудования для эксплуатационных, ремонтных и производственных задач предприятий.
