Стабильное электропитание с ExeGate AV-20000: защита техники от сетевых колебаний

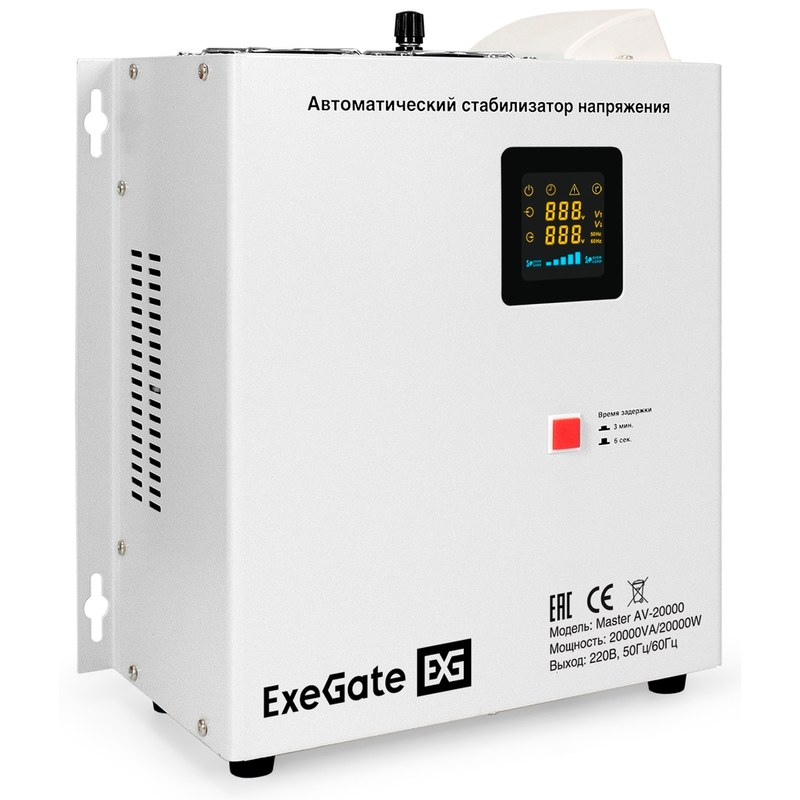

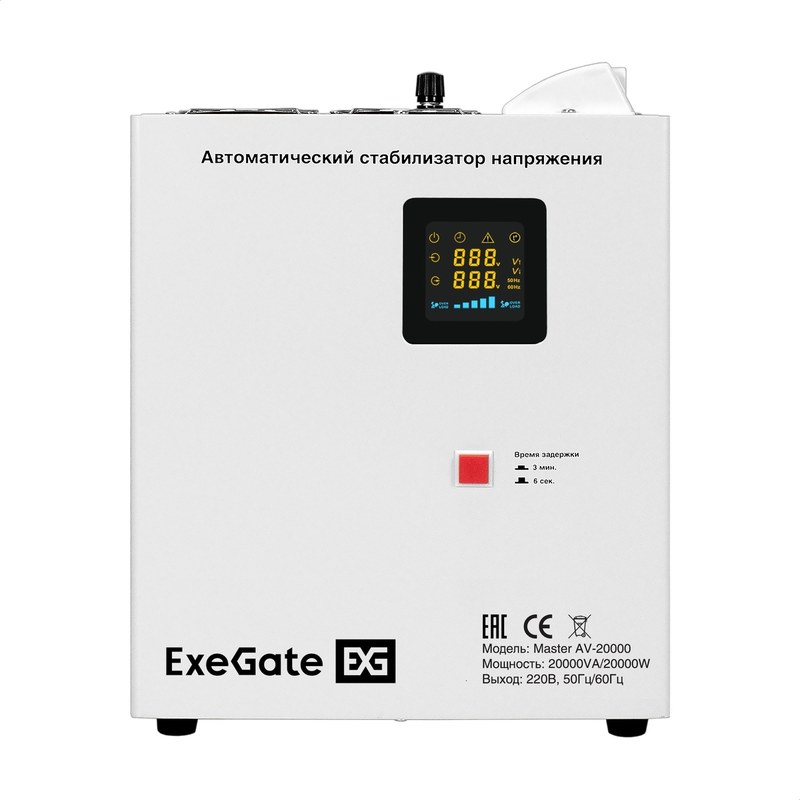

ExeGate AV-20000 относится к автоматическим стабилизаторам напряжения, предназначенным для поддержания допустимых параметров питания электрооборудования при отклонениях в однофазной сети. Мощность 20 кВА рассчитана на питание групповых потребителей и инженерного оборудования. Работа аппарата основана на автоматическом изменении коэффициента преобразования силовой части для удержания выходного напряжения в рабочем диапазоне.

Ключевые характеристики

При эксплуатации AV-20000 основное значение имеют полная мощность, диапазон входного напряжения, точность стабилизации, скорость реакции и характер нагрузки. Они определяют условия подключения аппарата:

• номинальная мощность — 20 кВА,
• однофазное исполнение,
• автоматическая коррекция повышенного и пониженного напряжения,
• поддержание выходного напряжения в рабочем диапазоне,
• длительная работа с нагрузкой в пределах установленной мощности,
• аварийное отключение выхода при недопустимых параметрах сети,
• автоматическое восстановление питания после нормализации условий.

Паспортная мощность выражается в вольт-амперах, поэтому допустимая активная нагрузка зависит от коэффициента мощности подключенных устройств. Для двигателей, насосов и трансформаторной нагрузки учитывают пусковые токи, превышающие установившееся потребление.

Принцип работы

Система управления контролирует входное напряжение и сопоставляет его с рабочими порогами. При отклонении формируется команда силовой части, изменяющей коэффициент передачи автотрансформаторного узла. За счет ступенчатой коррекции выходное напряжение возвращается в допустимую область без ручного вмешательства:

• контроль параметров сети выполняется автоматически,
• измерительный узел передает данные электронной схеме,
• при отклонении выбирается требуемая ступень коррекции,
• силовой узел изменяет коэффициент преобразования,
• выходное напряжение приводится к рабочему уровню,
• при критическом отклонении нагрузка отключается.

Ступенчатая схема предполагает переход между фиксированными коэффициентами трансформации. Так компенсируются продолжительные просадки и повышения напряжения.

Конструктивные особенности

Основу AV-20000 составляет силовой автотрансформатор, рассчитанный на значительный ток нагрузки. Переключение рабочих ступеней выполняют исполнительные элементы под управлением электронной схемы. Компоненты размещены в вентилируемом корпусе. Компоновка обеспечивает изоляцию и надежность токоведущих соединений. Высокая мощность предъявляет повышенные требования к подключению. Сечение кабеля, параметры автоматических выключателей и токовая защита должны соответствовать реальной нагрузке и условиям монтажа. Недостаточное сечение проводников вызывает падение напряжения и нагрев. Контактные соединения должны быть рассчитаны на длительный рабочий ток.

Защитные функции

Стабилизатор выполняет коррекцию сетевого напряжения и одновременно контролирует режимы, способные создать опасное воздействие на нагрузку или силовую часть:

• защита при чрезмерно высоком входном напряжении,
• отключение при критическом снижении напряжения,
• защита от перегрузки,
• контроль перегрева силовых компонентов,
• защита от короткого замыкания,
• задержка повторного включения после восстановления сети.

Встроенная защита не заменяет внешние защитные аппараты и заземление. Аппарат должен использоваться в составе рассчитанной системы электроснабжения с согласованными параметрами кабельной линии и коммутационной аппаратуры.

Области применения

AV-20000 может устанавливаться на вводе отдельной группы потребителей либо перед оборудованием, чувствительным к длительным изменениям сетевого напряжения. Особенно оправдана стабилизация в сетях с выраженными суточными колебаниями и просадками при включении мощной нагрузки:

• питание инженерных систем зданий,
• электроснабжение серверного и телекоммуникационного оборудования,
• защита автоматики и управляющей электроники,
• работа с насосами и вентиляционными установками с учетом пускового тока,
• стабилизация питания лабораторной и измерительной техники,
• подключение групп коммерческих и бытовых потребителей.

При монтаже обеспечивают теплообмен и защиту корпуса от влаги и токопроводящей пыли. Перед запуском проверяют суммарную мощность нагрузки и предусматривают запас для пусковых режимов.

Таким образом, ExeGate AV-20000 — однофазный автоматический стабилизатор мощностью 20 кВА, предназначенный для коррекции повышенного и пониженного сетевого напряжения и питания групповой нагрузки. Его применение уменьшает влияние длительных отклонений сети на электрооборудование и обеспечивает контролируемое отключение при аварийных режимах. Для надежной эксплуатации необходимо учитывать полную мощность, коэффициент мощности, пусковые токи, параметры кабельной линии и условия охлаждения. Компания «Олниса» выступает как поставщик промышленного оборудования, включая устройства электропитания ExeGate. Поставка ExeGate AV-20000 может осуществляться для производственных, коммерческих и инженерных объектов, где требуется стабилизация сетевого напряжения.
