Преобразователь давления Endress+Hauser Cerabar M для промышленной эксплуатации
Endress+Hauser Cerabar M — семейство промышленных преобразователей для непрерывного измерения избыточного и абсолютного давления, а также гидростатического уровня. Прибор воспринимает воздействие среды мембраной, преобразует реакцию сенсора в нормированный сигнал и передает результат системе управления. Надежность измерительной точки определяется согласованием диапазона, типа ячейки, материалов, присоединения и интерфейса с проектными условиями. Линейка включает PMC51 с керамической ячейкой, PMP51 с металлическим сенсором и PMP55 с мембранным разделителем. В PMC51 давление деформирует рабочую мембрану без передаточной жидкости, а изменение емкости преобразуется в измеренное значение. Металлическая ячейка передает воздействие через мембрану и заполняющую жидкость. PMP55 изолирует прибор от продукта дополнительной мембраной, что применимо при высокой температуре, вязкости, кристаллизации или химической агрессивности среды.
Технические характеристики
Ниже представлены основные параметры и функциональные возможности семейства:
- измерение абсолютного и избыточного давления,
- определение уровня по гидростатическому давлению столба жидкости,
- токовый выход 4–20 мА с цифровой связью HART либо шинный интерфейс в соответствующем исполнении,
- микропроцессорная линеаризация и температурная компенсация сигнала сенсора,
- перенастройка рабочего диапазона в пределах возможностей выбранной ячейки,
- задание единиц измерения, демпфирования и реакции выхода при неисправности,
- локальная индикация результата и диагностических сообщений при наличии дисплея,
- резьбовые, фланцевые и гигиенические варианты присоединения,
- исполнения для обычных и взрывоопасных зон при наличии требуемого допуска.
Диапазон давления, допустимая температура, перегрузочная способность, погрешность, степень защиты и состав смачиваемых деталей зависят от модификации. Значения проверяют по полному коду заказа, поскольку общее обозначение семейства не означает одинаковых эксплуатационных пределов.
Принцип работы и обработка сигнала
Давление деформирует мембрану, а чувствительный элемент формирует первичный электрический сигнал. Электроника выполняет температурную коррекцию, линеаризацию и масштабирование результата. При гидростатическом контроле давление соотносится с плотностью продукта и геометрией резервуара для вычисления уровня, объема либо процента заполнения. Значение передается токовой петлей или цифровой шиной. Демпфирование подавляет пульсации, одновременно увеличивая время реакции канала. Последовательность преобразования включает следующие стадии:
- передача давления от процесса к рабочей мембране,
- преобразование деформации в электрический параметр сенсора,
- компенсация температурного влияния и линеаризация,
- масштабирование результата по нижней и верхней границам,
- формирование аналогового или цифрового выходного значения,
- самоконтроль электроники и выдача диагностического состояния.

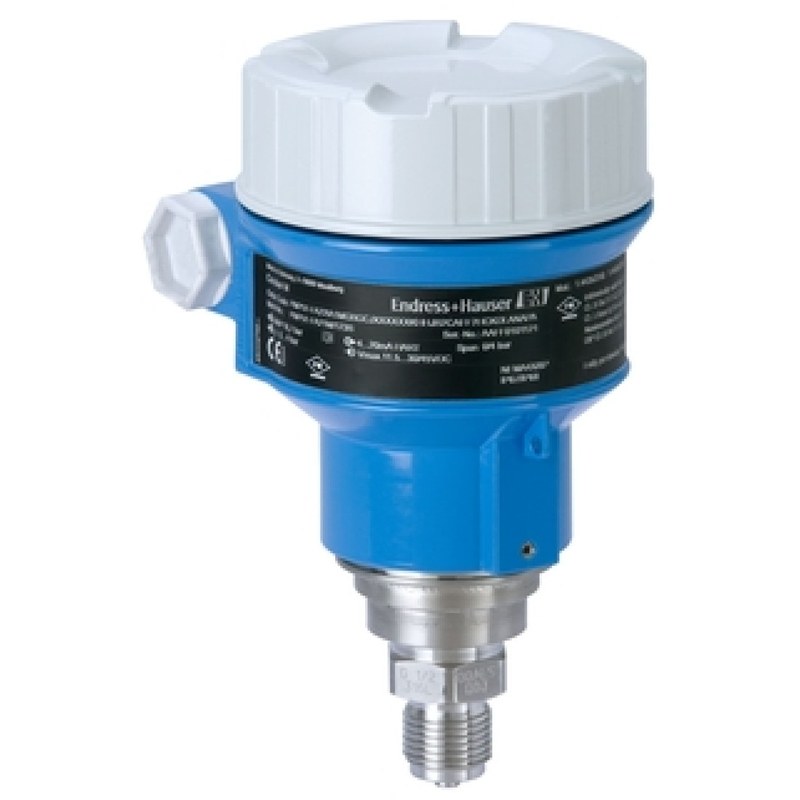

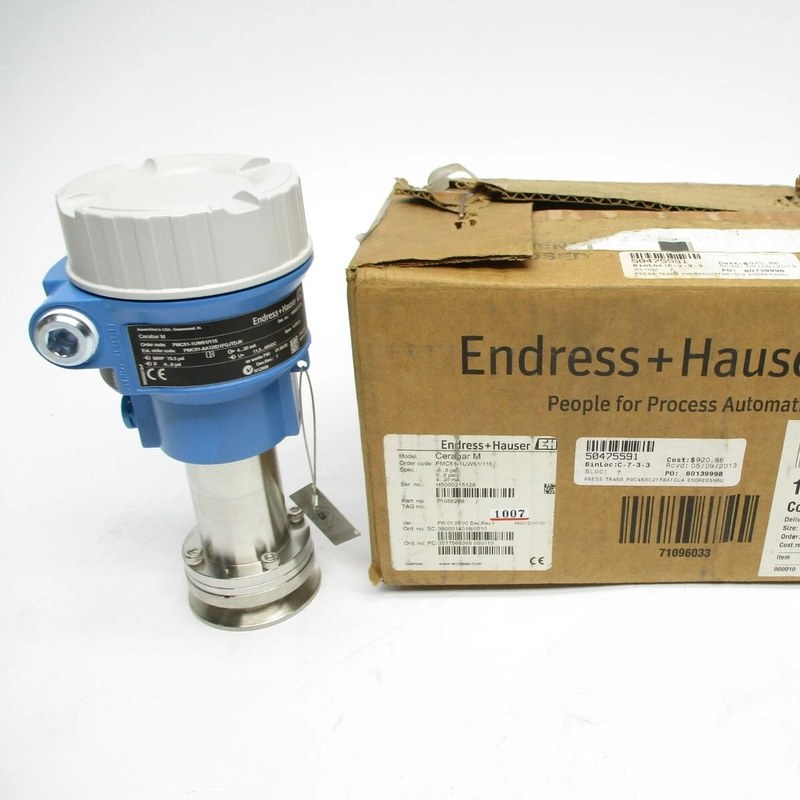

Cerabar M имеет модульную компоновку: ячейка соединена с электроникой в промышленном корпусе. Поворот корпуса упрощает ориентацию кабельного ввода и дисплея. Уплотнения защищают внутренние элементы от влаги и пыли.
Монтаж и настройка
Расположение преобразователя влияет на результат. На жидкости исключают газовые включения и сохраняют заполнение импульсной линии. На газе предотвращают скопление конденсата, а на паре применяют конденсационные устройства и ограничивают температуру ячейки. Для измерения уровня учитывают плотность, нулевую отметку и давление над продуктом. Разделитель монтируют без повреждения мембраны и капилляра. Ввод в эксплуатацию выполняют в установленной последовательности:
- сверяют код исполнения с проектным диапазоном и условиями среды,
- проверяют герметичность соединения, состояние корпуса и кабельных вводов,
- контролируют полярность питания, нагрузку токовой петли и заземление,
- задают единицы, границы масштабирования и постоянную демпфирования,
- компенсируют монтажное смещение нуля при известном опорном состоянии,
- проверяют показания по контрольным точкам или эталонному давлению,
- фиксируют конфигурацию и исходные результаты в эксплуатационной документации.
Области применения
Исполнение оценивают по температуре, вакууму, перегрузкам, пульсациям, химическому составу и вязкости продукта. Для агрессивной среды нужен совместимый материал мембраны, для загрязненной — присоединение без застойных полостей, для динамической нагрузки — демпфирование. Типовыми задачами Cerabar M являются:
- контроль давления жидкостей и газов в технологических трубопроводах,
- измерение напора насосных и компрессорных установок,
- гидростатическое определение уровня в открытых и закрытых резервуарах,
- контроль режимов фильтров, теплообменников и технологических аппаратов,
- регулирование процессов водоподготовки и коммунальной инфраструктуры,
- измерения в химической, пищевой, фармацевтической и энергетической промышленности,
- передача технологического параметра и диагностических данных в АСУ ТП.
Таким образом, Endress+Hauser Cerabar M решает задачи измерения давления и гидростатического уровня с передачей данных и диагностикой. Достоверность результата зависит от соответствия исполнения параметрам среды, правильного монтажа и проверки диапазона. Варианты PMC51, PMP51 и PMP55 предназначены для разных процессных условий. Компания «Олниса» является поставщиком промышленного оборудования Endress+Hauser Cerabar M. Поставки организуются для ремонта, модернизации системы и комплектования новых объектов.
