Телекоммуникационная платформа Eltex MA4000 для масштабируемых сетевых систем

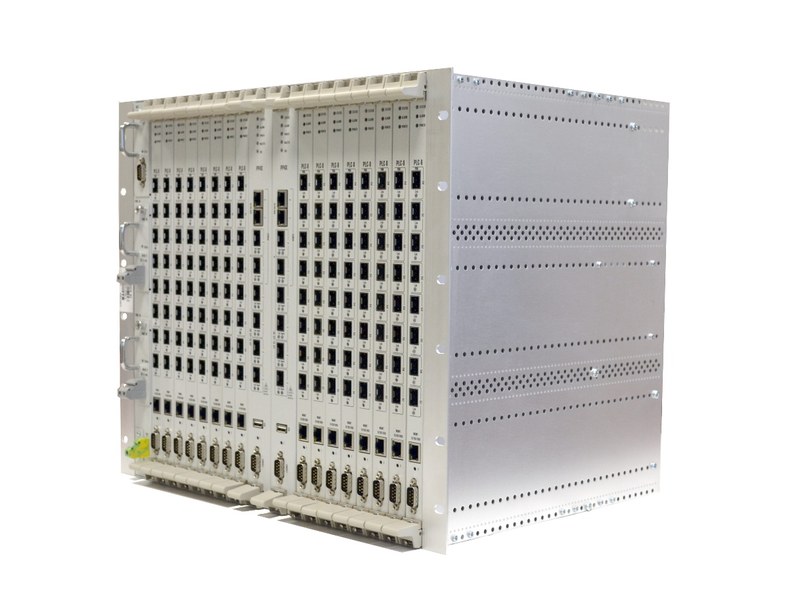

Eltex MA4000 — модульная платформа операторского доступа для построения пассивных оптических сетей и подключения абонентских терминалов. Оборудование выполняет функции OLT: завершает линии PON на станции, агрегирует пользовательский трафик и передает его в транспортную сеть. Шасси объединяет линейные, управляющие и коммутационные модули, допускает формирование резервируемой конфигурации и наращивание емкости узла. Решение ориентировано на сети, которым требуются высокая плотность оптических портов и централизованное администрирование.
Принцип работы PON
Оптический канал совместно используется группой ONT, соединенных с OLT через разветвители. Нисходящий поток передается терминалам ветви, но каждое устройство обрабатывает адресованные ему данные. В обратном направлении действует временное разделение: платформа назначает ONT интервалы передачи, исключая наложение сигналов. Полоса канала распределяется динамически с учетом профилей и текущей потребности. Рабочий цикл содержит следующие операции:
- обнаружение и регистрация подключенного терминала,
- определение временных параметров линии,
- проверка разрешения на работу ONT,
- создание логических каналов для абонентских услуг,
- назначение профилей пропускной способности,
- распределение интервалов восходящей передачи,
- инкапсуляция и коммутация Ethernet-трафика,
- контроль состояния порта и ONT.
Конструктивная архитектура

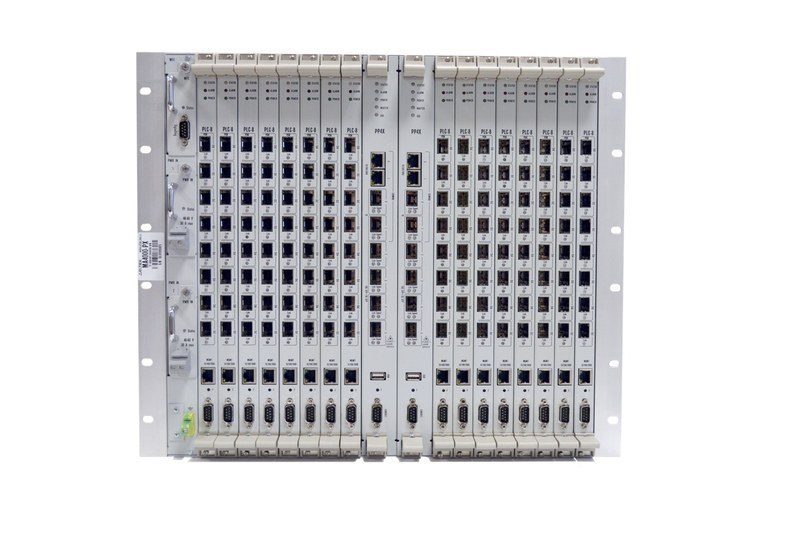

Основой MA4000 служит шасси с объединительной панелью, местами для модулей, системой питания и охлаждением. Линейные платы формируют интерфейсы доступа и обрабатывают PON-трафик. Коммутационно-управляющие модули пересылают пакеты, хранят конфигурацию и взаимодействуют со средствами администрирования. Восходящие интерфейсы соединяют платформу с сетью агрегации. Емкость увеличивается установкой совместимых плат в свободные позиции. Конструктивные особенности MA4000:
- единое шасси для линейных и управляющих компонентов,
- объединительная панель для межмодульного обмена,
- фронтальный доступ к портам и индикации,
- контролируемое принудительное охлаждение модулей,
- применение резервных источников питания,
- модульная замена узлов по регламенту,
- индикация рабочих режимов и аварийных состояний,
- монтаж в телекоммуникационную стойку узла связи.
Коммутация и управление трафиком
Конфигурация строится на привязке сервисов к ONT, PON-портам, VLAN и uplink. Правила коммутации изолируют клиентские домены и передают несколько услуг по одной линии. Классификация определяет очередь, маркировку и профиль скорости потока. Чувствительному к задержке трафику назначается требуемый приоритет. Фильтрация пакетов и ограничение штормов локализуют ошибочную активность абонентского сегмента. Основные параметры проектной конфигурации:
- состав плат и число используемых PON-портов,
- коэффициент оптического деления и бюджет каждой ветви,
- тип и количество регистрируемых терминалов ONT,
- структура VLAN и правила обработки тегов,
- профили скорости в обоих направлениях,
- очереди, приоритеты и алгоритмы обслуживания,
- состав uplink и режим резервирования,
- пороговые значения событий и аварийной сигнализации.
Администрирование охватывает настройку модулей, портов, ONT и сервисных профилей, просмотр интерфейсов и регистрацию событий. В эксплуатации контролируют оптический уровень, устойчивость регистрации терминалов, загрузку каналов, ошибки передачи, температуру, питание и охлаждение. Диагностику ведут от состояния шасси и платы к параметрам ветви, привязке ONT, счетчикам и VLAN на uplink. Доступ разграничивают, проверенную конфигурацию сохраняют, изменения документируют.
Проектирование и применение
Платформа применяется в сетях доступа жилых комплексов, деловых объектов, кампусов и распределенных территорий. Проект учитывает количество ONT, длину трасс, потери на волокне, сварках и разъемах, коэффициент деления, резерв оптического бюджета и нагрузку на uplink. Состав модулей и функции соотносят с аппаратной ревизией и версией программного обеспечения узла. Практические преимущества архитектуры:
- концентрация подключений на одной платформе,
- расширение емкости по мере фактического роста сети,
- сокращение числа активных устройств в распределительной сети,
- единая точка применения сервисных политик,
- логическое разделение абонентских потоков,
- резервирование компонентов и транспортных связей,
- упорядоченное обслуживание благодаря модульному построению,
- эффективное использование оптических волокон.
Таким образом, Eltex MA4000 является станционной платформой для масштабируемого оптического доступа с централизованной агрегацией и контролем трафика. Модульная архитектура согласует емкость узла с числом подключений, а VLAN, QoS, динамическое распределение полосы и мониторинг обеспечивают управляемую работу PON. Надежность зависит от расчета оптического бюджета, резервирования компонентов, согласованной настройки сервисов и контроля параметров. Компания «Олниса» осуществляет поставку Eltex MA4000 и другого промышленного оборудования для операторских и корпоративных инфраструктур.
