Eltex 1124 — надежное сетевое решение для построения современной инфраструктуры

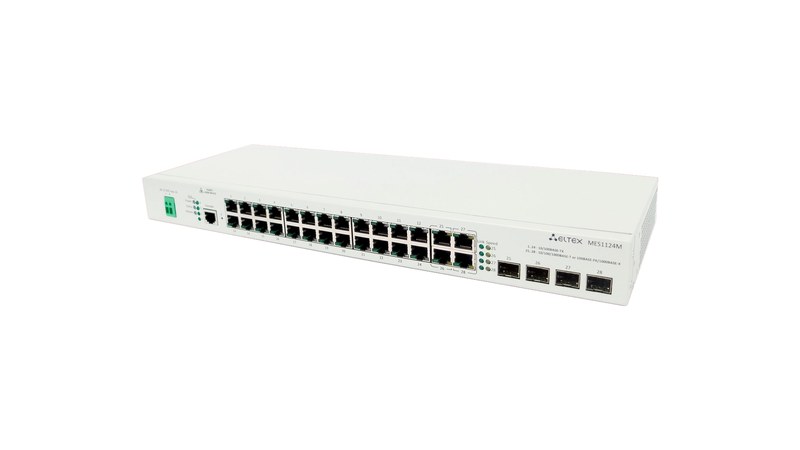

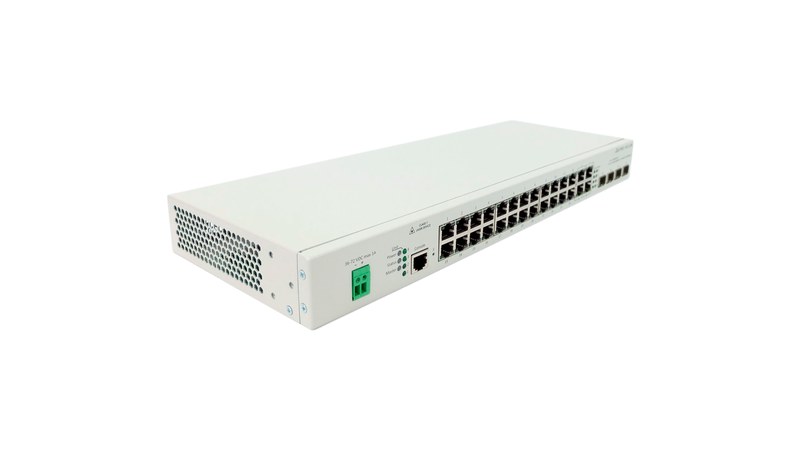

Eltex MES1124 относится к управляемым Ethernet-коммутаторам доступа для локальных сетей и телекоммуникационных узлов. Устройство концентрирует проводные подключения, разделяет трафик по логическим сегментам и передает данные между конечными и вышестоящими узлами.

Архитектура и принцип работы

Коммутатор принимает Ethernet-кадры, анализирует MAC-адрес назначения и выбирает направление передачи по таблице коммутации. Исходные адреса связываются с портами, поэтому кадры передаются в требуемый сегмент. Это снижает избыточный трафик и повышает эффективность использования полосы пропускания. Ключевые принципы работы:

• обучение MAC-адресам и формирование таблицы коммутации,
• пересылка кадров на основании адресной информации,
• разделение широковещательных доменов средствами VLAN,
• фильтрация и ограничение нежелательных потоков,
• предотвращение сетевых петель,
• приоритизация критичных типов трафика,
• контроль состояния интерфейсов и нагрузки.

Портовая организация

MES1124 предназначен для подключения группы оконечных устройств по Ethernet и взаимодействия с распределительным уровнем сети. Схема подходит для производственных и офисных шкафов. При проектировании учитываются длина линий, качество кабельной системы, загрузка портов и резервирование uplink-соединений. Основные характеристики портовой организации:

• наличие пользовательских Ethernet-интерфейсов,
• автоматическое согласование параметров соединения,
• административное включение и отключение портов,
• контроль физического состояния линии,
• сбор статистики ошибок и переданных кадров,
• передача нескольких логических сегментов через общую инфраструктуру,
• использование восходящих соединений для связи с вышестоящими узлами.

VLAN и сегментация

VLAN позволяют разделять общую физическую инфраструктуру на независимые логические домены. Это изолирует группы пользователей, технологические устройства и сервисы без отдельных кабельных трасс. Порт может обслуживать один сегмент либо передавать трафик нескольких VLAN к другому коммутатору. Основные механизмы сегментации:

• назначение портов в определенные VLAN,
• передача тегированного трафика между сетевыми устройствами,
• разделение офисных, технологических и сервисных сегментов,
• ограничение распространения широковещательных кадров,
• организация отдельной сети управления,
• сохранение общей кабельной системы при логическом разделении потоков.

Управление трафиком и резервирование

В сетях с резервными соединениями возможны замкнутые контуры, вызывающие многократное распространение кадров и широковещательные штормы. MES1124 применяется с механизмами предотвращения петель, блокирующими избыточные связи и сохраняющими резервный путь. Средства управления трафиком выделяют классы обслуживания и контролируют загрузку интерфейсов. Это важно при совместной передаче служебных данных, видео, голоса и технологической информации с разными приоритетами. Основные функции:

• обнаружение и блокирование избыточных связей,
• восстановление рабочей топологии после изменения соединений,
• классификация трафика по заданным признакам,
• распределение пакетов по очередям обслуживания,
• ограничение широковещательных и мультикастовых потоков,
• контроль нагрузки на сетевые порты,
• снижение влияния локальных перегрузок на другие сегменты.

Администрирование и диагностика

Управляемая архитектура MES1124 обеспечивает контроль портов, VLAN и сетевых соединений. Инженер может отслеживать состояние линий, ошибки, загрузку интерфейсов и отклонения от заданной топологии. Эти данные применяются при вводе сети и поиске неисправностей. Контролируемые параметры:

• состояние физических портов и наличие линка,
• скорость и режим работы соединений,
• счетчики переданных и принятых кадров,
• ошибки приема и передачи,
• состав VLAN и принадлежность интерфейсов,
• состояние механизмов предотвращения петель,
• загрузка портов,
• системные события, влияющие на работу сети.

Конструктивные особенности

Коммутатор рассчитан на стационарное размещение в телекоммуникационной инфраструктуре. Компоновка корпуса обеспечивает подключение патч-кордов и визуальный контроль интерфейсов в шкафу или стойке. При монтаже учитываются температурный режим, вентиляция, электропитание и доступ к соединениям. К конструктивно значимым особенностям относятся:

• металлический корпус,
• фронтальное расположение сетевых интерфейсов,
• световая индикация состояния и активности,
• стационарный монтаж в телекоммуникационном узле,
• централизованная настройка сетевых функций,
• длительная непрерывная работа при соблюдении условий эксплуатации,
• интеграция в типовую Ethernet-инфраструктуру.

Области применения

Eltex MES1124 используется как элемент уровня доступа в сетях, где требуется управляемое подключение нескольких проводных устройств и разделение потоков по логическим сегментам. Основные области применения:

• корпоративные локальные сети,
• офисные и административные здания,
• промышленные площадки,
• системы технологической связи,
• сети видеонаблюдения,
• узлы подключения терминалов и рабочих станций,
• распределительные телекоммуникационные шкафы,
• инфраструктура операторов связи,
• учебные и лабораторные сети.

Таким образом, Eltex MES1124 представляет собой управляемый Ethernet-коммутатор доступа для концентрации подключений, сегментации сети и передачи трафика между пользовательским и распределительным уровнями. Функциональность устройства позволяет применять VLAN, резервирование связей, предотвращение петель, мониторинг интерфейсов и приоритизацию потоков. Корректная конфигурация обеспечивает предсказуемую работу сети и централизованный контроль соединений. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сетевые устройства Eltex. MES1124 поставляется для отдельных телекоммуникационных узлов и распределенных сетевых объектов.
