ECAP AXIAL — аксиальные электролитические конденсаторы для надежных электронных схем

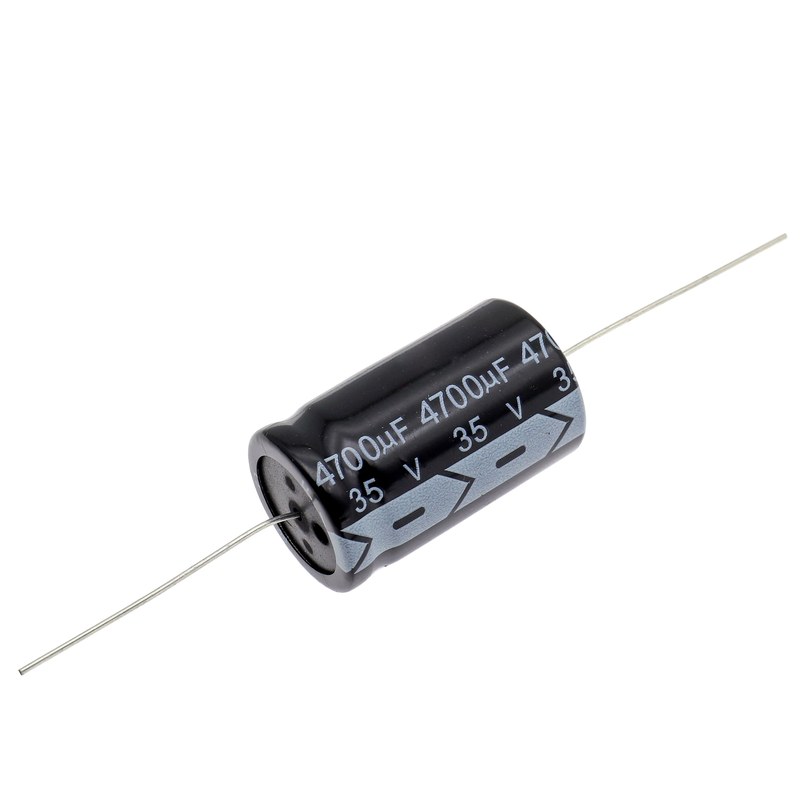

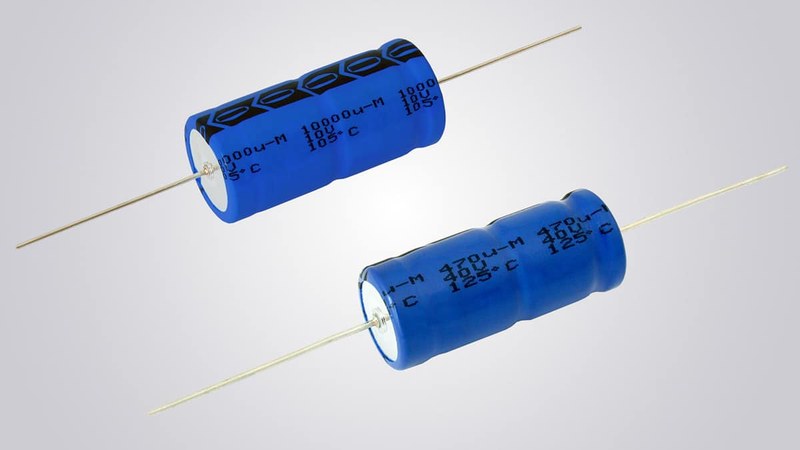

ECAP AXIAL представляет собой электролитический конденсатор осевого исполнения, предназначенный для накопления электрического заряда, сглаживания пульсаций, развязки цепей и формирования временных постоянных в электронных устройствах. Осевое расположение выводов обеспечивает монтаж элемента вдоль печатной платы или внутри проводного жгута, что удобно в аппаратуре с ограниченной высотой установки и традиционным навесным монтажом.

Технические характеристики

К основным характеристикам относятся:

• номинальная электрическая емкость, определяющая способность элемента аккумулировать заряд,
• допуск емкости, характеризующий отклонение фактического значения от номинала,
• номинальное рабочее напряжение, которое не должно превышаться в установившемся режиме,
• максимальная температура эксплуатации, влияющая на ресурс электролита,
• эквивалентное последовательное сопротивление ESR, определяющее внутренние потери,
• допустимый ток пульсаций, связанный с тепловой нагрузкой,
• ток утечки, характеризующий остаточную проводимость через диэлектрик,
• коэффициент потерь при переменном напряжении,
• ресурс при заданной температуре и нагрузке,
• геометрические размеры корпуса и длина осевых выводов.

В реальной схеме ее эффективное значение изменяется вследствие температуры, старения и частотных свойств.

Конструкция и принцип работы

Корпус осевого конденсатора имеет цилиндрическую форму, а электрические выводы расположены на противоположных торцах. Внутри размещен свернутый пакет из анодной и катодной фольги, разделенной пропитанным электролитом бумажным сепаратором. Корпус герметизируется для ограничения испарения электролита и защиты внутреннего пакета. При подаче постоянного напряжения на электродах накапливаются заряды противоположной полярности. В цепях выпрямленного напряжения элемент снижает амплитуду пульсаций, принимая заряд при повышении напряжения и отдавая энергию при его снижении. В развязывающих цепях конденсатор шунтирует переменную составляющую, уменьшая помехи в питающих или сигнальных линиях. В RC-цепях совместно с резистором он формирует постоянную времени, определяющую задержку или частоту среза. Обратное напряжение приводит к нарушению стабильности оксидного слоя, росту тока утечки и внутреннего нагрева. При значительном превышении допустимых режимов возможно газообразование и повышение давления внутри корпуса. Поэтому элемент устанавливают с учетом обозначения выводов и исключают длительную работу при обратной полярности.

Особенности монтажа и компоновки

Осевое исполнение ориентировано на горизонтальное размещение элемента. При проектировании необходимо учитывать расстояние между монтажными точками, механическую нагрузку на выводы и тепловое влияние соседних компонентов. К практическим требованиям относятся:

• соблюдение полярности при подключении к цепи постоянного тока,
• исключение превышения номинального напряжения с учетом переходных выбросов,
• обеспечение допустимой температуры корпуса в наиболее нагруженном режиме,
• минимизация механического растяжения и изгиба выводов у корпуса,
• ограничение времени теплового воздействия при пайке,
• размещение вдали от локальных источников нагрева,
• учет вибрации при монтаже в промышленной аппаратуре,
• контроль расстояний до токопроводящих и металлических деталей.

При замене элемента учитывают не только емкость и напряжение, но и размеры, ток пульсаций и ESR. Конденсатор с тем же номиналом емкости, но худшими частотными или тепловыми характеристиками способен вызвать повышенный нагрев, нестабильность напряжения или снижение ресурса узла.

Области применения

ECAP AXIAL используют в электронных устройствах, где требуется значительная емкость при постоянном напряжении и удобна продольная установка компонента. Типичные направления применения включают:

• сглаживающие фильтры после выпрямителей в источниках питания,
• накопительные цепи в низковольтной силовой электронике,
• цепи развязки и локальной фильтрации питающих шин,
• RC-цепи задержки и формирования временных интервалов,
• аудиоаппаратуру и аналоговые каскады,
• ремонт оборудования с осевым монтажом,
• промышленные блоки автоматики и измерительные устройства,
• электронные модули с ограниченной высотой компонентов.

Таким образом, ECAP AXIAL является конструктивно удобным вариантом электролитического конденсатора для схем, где требуются высокая емкость, фильтрация пульсаций, накопление заряда и продольная установка элемента. Надежность работы определяется корректным выбором напряжения, емкости, ESR, допустимого тока пульсаций, температурного класса и условий монтажа. Соблюдение полярности и теплового режима напрямую влияет на стабильность характеристик и ресурс. Компания «Олниса» осуществляет поставку промышленного оборудования и электронных компонентов для производственных, ремонтных и эксплуатационных задач.
