Трехфазное реле напряжения DigiTOP — защита оборудования от перепадов и перекоса фаз

Трехфазные устройства DigiTOP применяются для контроля параметров питающей сети и защиты электрооборудования от режимов, способных вызвать перегрев, отказ электродвигателей, нестабильную работу автоматики или повреждение силовой части установки. В типовой схеме такое устройство контролирует напряжение по каждой фазе и при выходе параметров за допустимые пределы формирует команду на отключение нагрузки. Принцип действия основан на непрерывном измерении параметров сети и сравнении текущих значений с заданными уставками. При аварийном режиме устройство блокирует питание нагрузки, а после нормализации сети выдерживает установленную задержку повторного включения. Реле не стабилизирует напряжение, а выполняет контрольную и защитную функцию.

Основные рабочие функции

Функциональная логика трехфазных устройств DigiTOP может включать следующие операции:

• измерение фазных напряжений,
• сравнение значений с заданными уставками,
• отключение при повышенном напряжении,
• отключение при пониженном напряжении,
• реакцию на пропадание фазы,
• контроль последовательности фаз,
• оценку асимметрии напряжений,
• автоматическое восстановление после нормализации сети,
• индикацию текущих и аварийных параметров.

Конструкция компонента

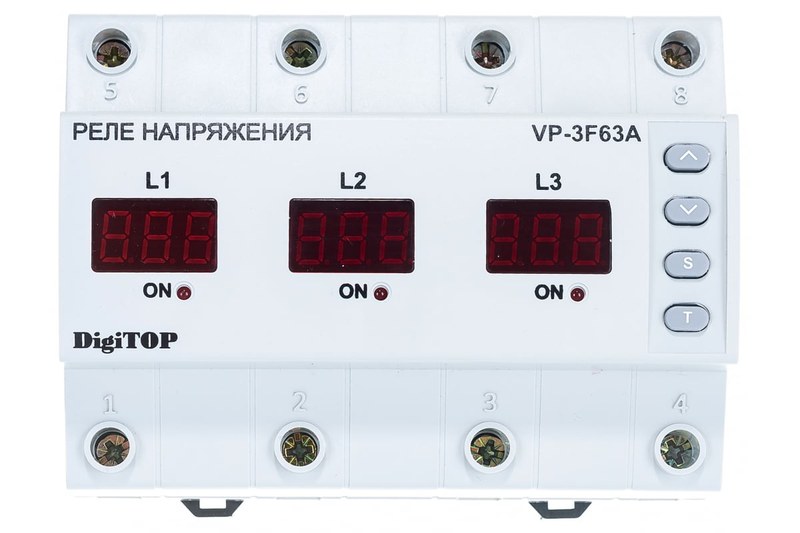

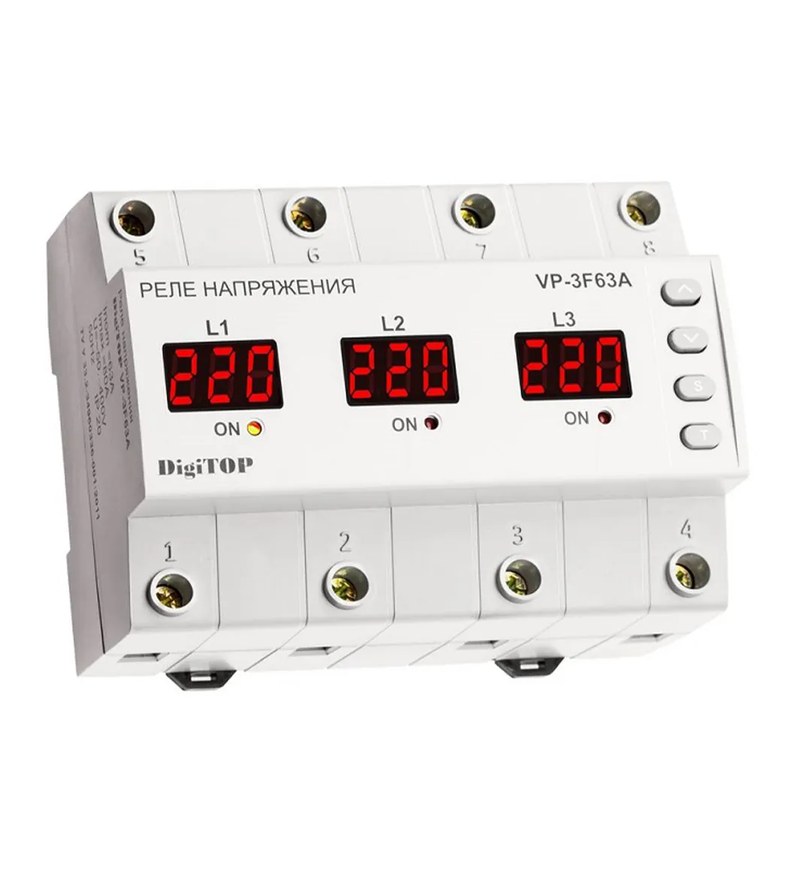

Устройства DigiTOP рассчитаны на монтаж в электрических щитах и распределительных шкафах. Корпус имеет модульное исполнение и устанавливается на DIN-рейку рядом с автоматическими выключателями, контакторами и другими аппаратами. На лицевой панели размещаются цифровая индикация и органы настройки, позволяющие контролировать рабочие значения и изменять уставки без применения отдельного измерительного прибора. К конструктивным особенностям относятся:

• модульный корпус для щитового монтажа,
• клеммное присоединение проводников,
• электронная схема измерения,
• цифровой индикатор,
• кнопочные органы задания параметров,
• энергонезависимое сохранение настроек,
• релейный управляющий выход.

Контроль фазных режимов

Для трехфазных двигателей критично наличие всех фаз и правильная последовательность их подключения. При обрыве одной фазы двигатель может продолжить вращение, однако токи в оставшихся обмотках возрастают, что создает риск перегрева. Неверное чередование фаз изменяет направление вращения, поэтому соответствующий контроль необходим для насосов, вентиляторов, конвейеров и механизмов, у которых обратный ход недопустим. Асимметрия напряжений также ухудшает режим работы двигателя. Различие фазных напряжений вызывает дисбаланс токов и дополнительный нагрев обмоток. Контролирующее устройство отслеживает этот режим и отключает нагрузку, если отклонение превышает допустимый уровень в течение заданного времени.

Схема включения и эксплуатация

При проектировании щита реле размещают в цепи управления и подключают в соответствии со схемой конкретного исполнения. Контактор и проводники выбирают по расчетному току нагрузки и условиям эксплуатации. Важна надежность клеммных соединений: повышенное переходное сопротивление вызывает локальный нагрев и ухудшает электрический контакт. Для надежной эксплуатации необходимо соблюдать следующие условия:

• монтаж выполнять при снятом напряжении,
• сечение проводников выбирать по расчетной нагрузке,
• мощную нагрузку коммутировать через контактор,
• уставки задавать с учетом допуска оборудования,
• задержку включения согласовывать с технологическим процессом,
• проверять состояние клеммных соединений,
• не превышать параметры конкретного исполнения.

Области применения

Трехфазные реле DigiTOP используют в системах, где требуется автоматическое отключение нагрузки при недопустимом состоянии электросети. Устройство может защищать отдельный агрегат либо работать как часть распределительного щита. Основными областями применения являются:

• трехфазные электродвигатели,
• насосные станции,
• компрессорные установки,
• вентиляционные системы,
• холодильное оборудование,
• станки и производственные механизмы,
• распределительные щиты,
• системы инженерной автоматики.

Таким образом, трехфазное устройство DigiTOP представляет собой средство контроля питающей сети, предназначенное для отключения оборудования при выходе напряжения за установленные границы, пропадании фаз, нарушении их последовательности и других ненормальных режимах. Эффективность его применения определяется корректной настройкой порогов, временных задержек и схемы коммутации. В составе щитовой автоматики реле обеспечивает контролируемую реакцию системы на нарушения электропитания и помогает ограничить воздействие аварийных режимов на нагрузку. Компания «Олниса» выступает как поставщик промышленного оборудования, включая трехфазные устройства DigiTOP для систем контроля и защиты электрических сетей. Поставка такого оборудования может выполняться для комплектования распределительных шкафов, модернизации действующих установок и оснащения промышленных объектов компонентами электроавтоматики.
