Модульная аппаратура DEKraft 11080DEK — надежное решение для профессиональных электрических систем

DEKraft 11080DEK относится к модульной аппаратуре, применяемой в распределительных электрических цепях. Изделие предназначено для коммутации и защитного отключения линии при возникновении недопустимых режимов, способных вызвать перегрев проводников, повреждение изоляции или нарушение работы нагрузки. Конструкция аппарата ориентирована на щитовой монтаж, компактное размещение и совместную работу с другими элементами защиты.

Технические характеристики

При проектировании 11080DEK оценивают по электрическим, коммутационным и монтажным параметрам. Они определяют допустимость применения аппарата в конкретной точке сети и его совместимость с проводниками и защитой соседних уровней. Ключевые параметры включают:

• номинальный ток и допустимую длительную нагрузку,
• номинальное рабочее напряжение сети,
• частоту переменного тока,
• времятоковую характеристику защитного расцепления,
• номинальную отключающую способность,
• число коммутируемых полюсов,
• допустимое сечение подключаемых проводников,
• условия установки на монтажную рейку,
• рабочий температурный диапазон,
• электрическую и механическую износостойкость.

Фактические значения должны соответствовать маркировке исполнения 11080DEK и проектным параметрам цепи. Особое значение имеет отключающая способность: аппарат должен безопасно разрывать ток короткого замыкания, возможный в точке установки. Если расчетное значение выше допустимого коммутационного предела, такое применение технически недопустимо.

Принцип работы

Работа защитного аппарата основана на контроле тока и механическом размыкании цепи при превышении заданных условий. При длительной перегрузке отключение выполняется с выдержкой времени, что исключает реакцию на кратковременные допустимые изменения нагрузки. При резком росте тока до уровня короткого замыкания требуется быстрое размыкание, поскольку тепловое и электродинамическое воздействие на проводники возрастает многократно. Последовательность работы включает:

• прохождение тока через главную токоведущую цепь,
• контроль нагрузки защитным элементом,
• формирование воздействия на механизм расцепления,
• освобождение запирающего механизма,
• быстрое разведение силовых контактов,
• гашение электрической дуги,
• фиксацию аппарата в отключенном состоянии.

Конструктивные особенности

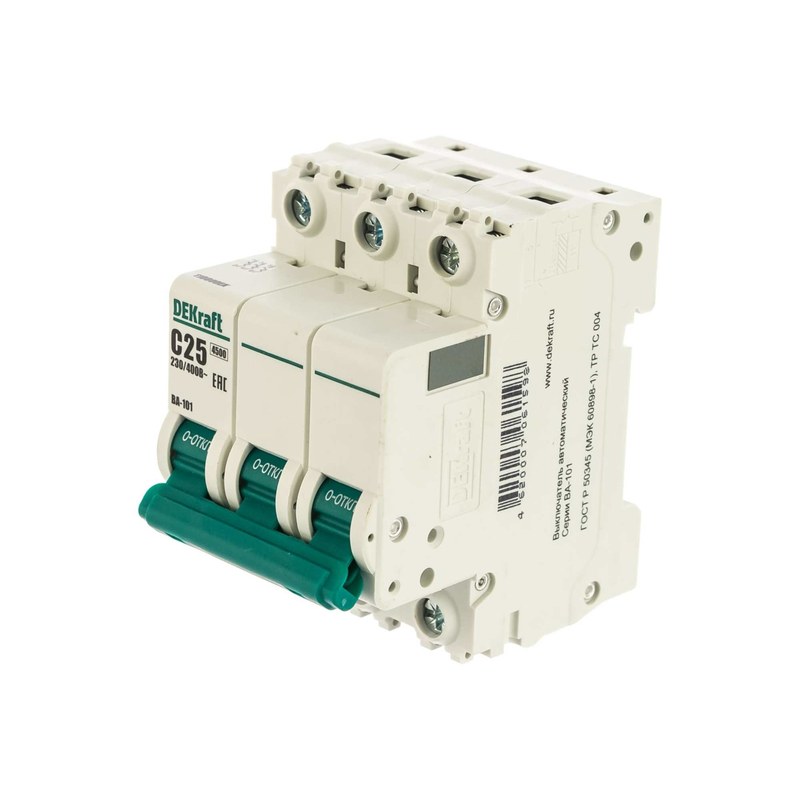

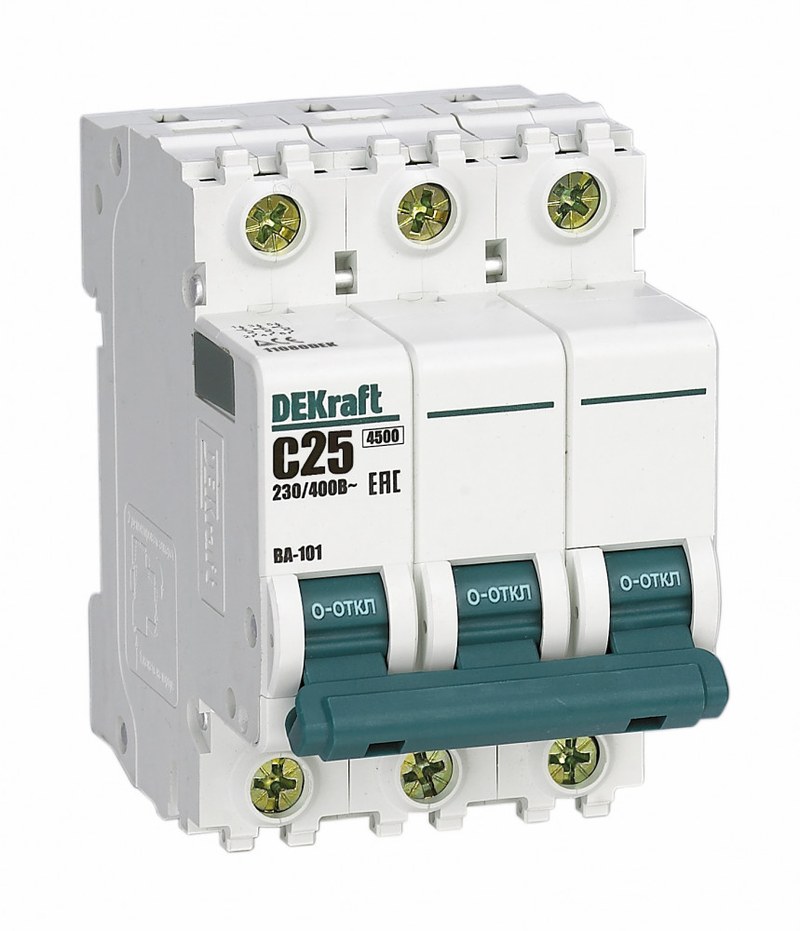

DEKraft 11080DEK выполнен в модульном формате для установки внутри электрического щита. В изолирующем корпусе размещены токоведущие элементы, контактный узел, механизм управления и свободного расцепления, защитные элементы и система гашения дуги. Конструкция обеспечивает автоматическое отключение независимо от удержания рукоятки во включенном положении. При размыкании контактов возникает электрическая дуга. Дугогасительный узел принимает ее, разделяет на короткие участки и способствует быстрому прекращению проводимости. Корпус обеспечивает электрическую изоляцию, механическую фиксацию деталей и сохранение необходимых расстояний между токоведущими частями. К конструктивно значимым элементам относятся:

• изолирующий модульный корпус,
• силовая контактная группа,
• механизм ручного управления,
• узел автоматического расцепления,
• дугогасительная система,
• контактные зажимы,
• элементы крепления на монтажной рейке,
• маркировочная зона с электрическими данными.

Монтаж и эксплуатация

До установки проверяют соответствие аппарата параметрам цепи, состояние корпуса и клемм, отсутствие механических повреждений и правильность выбранного сечения проводников. Жила должна полностью находиться в зажимной зоне, а изоляция не должна попадать между контактными поверхностями. Недостаточная затяжка повышает переходное сопротивление и вызывает локальный нагрев. Эксплуатационные требования включают:

• монтаж в исправном распределительном устройстве,
• применение проводников допустимого сечения,
• надежную затяжку контактных соединений,
• защиту щита от загрязнения и конденсации,
• соблюдение допустимого температурного режима,
• периодический контроль корпуса, рукоятки и клемм,
• отключение питания перед работами на присоединенной линии.

Области применения

11080DEK применяется в низковольтных распределительных системах, где требуется модульная коммутация и защита отходящих цепей. Конкретное назначение определяется параметрами исполнения и расчетными условиями сети. Типовые области применения:

• вводно-распределительные и групповые щиты,
• шкафы управления инженерными установками,
• цепи питания освещения и розеточных групп,
• линии питания электромеханического оборудования,
• локальные распределительные панели,
• электроснабжение коммерческих и производственных помещений,
• вспомогательные цепи низковольтных установок.

Таким образом, DEKraft 11080DEK представляет собой модульный низковольтный аппарат для коммутации и защиты электрической цепи при ненормальных токовых режимах. Корректность его применения определяется соответствием номинальных параметров расчетным условиям сети, достаточной отключающей способностью, качеством монтажа и соблюдением теплового режима распределительного устройства. Компания «Олниса» осуществляет поставку DEKraft 11080DEK и другой промышленной электротехнической продукции. Оборудование поставляется для комплектования распределительных устройств, объектов модернизации и производственных систем. «Олниса» выступает как поставщик промышленного оборудования для предприятий и организаций.
