Купить реле давления DUNGS GW 500 A5/1 241248 — контроль повышенного давления для газовой автоматики

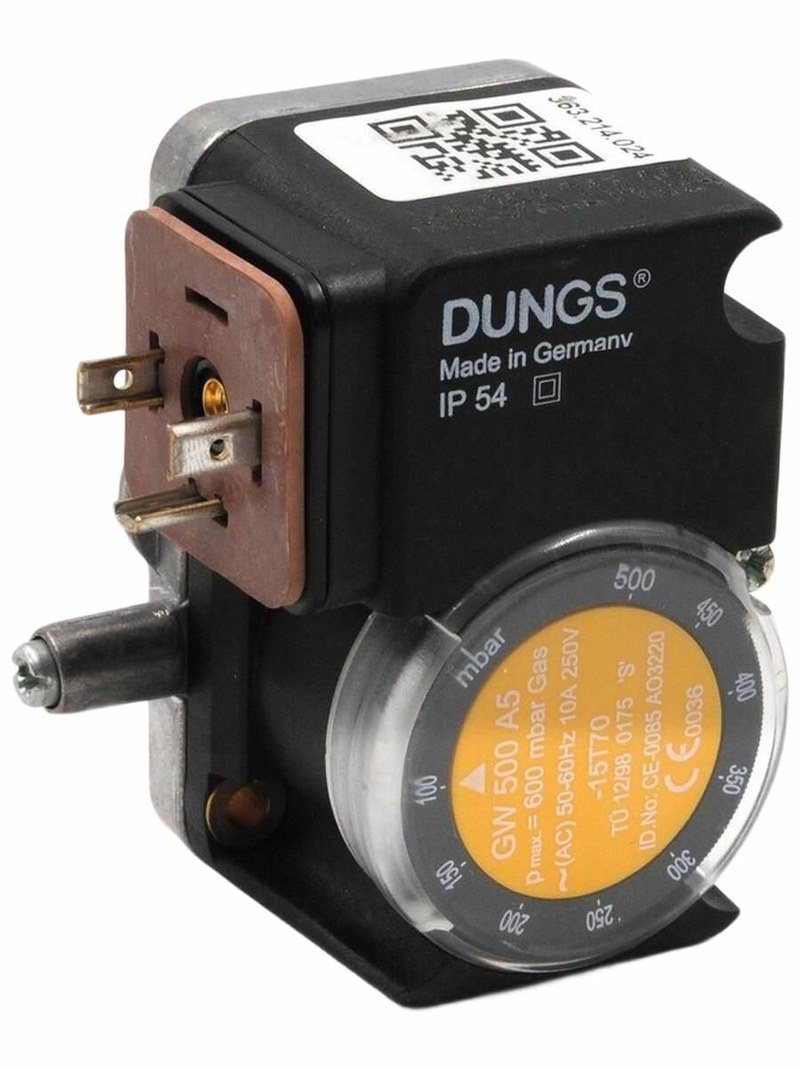

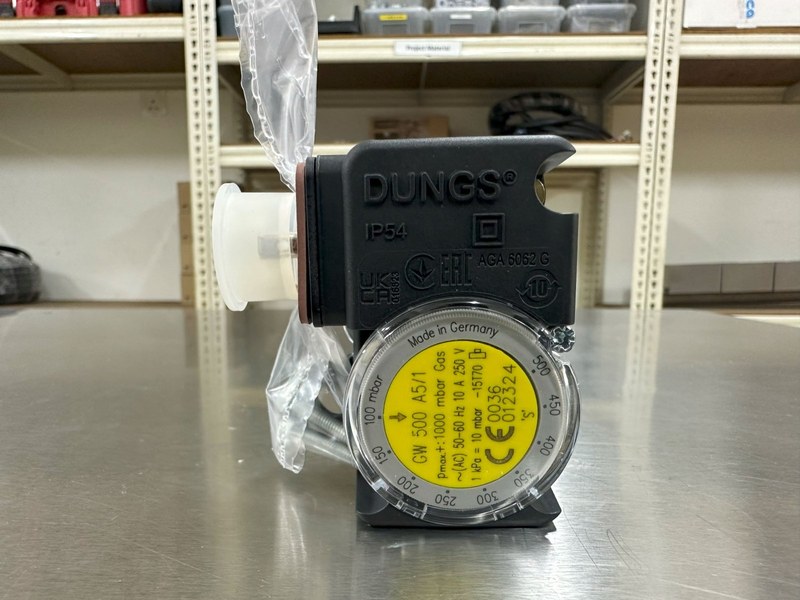

DUNGS GW 500 A5/1 241248 — компактное реле давления для контроля газообразных сред в составе горелочного и теплотехнического оборудования. Прибор отслеживает фактическое давление и переключает электрический контакт после достижения установленной уставки. Такая функция необходима для построения автоматических защитных и управляющих цепей, где работа газовой установки должна зависеть от состояния давления перед клапаном, после регулирующего узла или на другом контролируемом участке.
Технические характеристики
Ниже рассмотрим основные параметры DUNGS GW 500 A5/1 241248:
- производитель — DUNGS,
- категория оборудования — реле давления газа,
- серия — GW A5/1,
- модель — GW 500 A5/1,
- артикул — 241248,
- тип устройства — механическое реле избыточного давления,
- диапазон настройки — 100–500 мбар,
- исполнение — с демпфирующим соплом,
- присоединение давления — фланцевое через уплотнительное кольцо,
- контрольный штуцер — предусмотрен,
- температура хранения — от −30 до +80 °C,
- совместимые среды — газы семейств 1, 2 и 3 и нейтральные газообразные среды,
- соответствие — EN 1854,
- артикул конкретного исполнения — 241248.
Особенности конструкции устройств
DUNGS GW 500 A5/1 построено на механическом принципе измерения давления. Газ воздействует на эластичную мембрану, которая перемещает внутренний переключающий механизм. Когда усилие от давления достигает уровня, соответствующего заданной уставке, контактная группа изменяет состояние и передает сигнал в цепь управления. Настройка производится непосредственно на корпусе с помощью регулировочного колеса со шкалой. Рабочая область модели составляет от 100 до 500 мбар, поэтому прибор ориентирован на те газовые системы, где давления выше, чем в типичных низконапорных горелочных установках. Уставка задается без электронного программатора и не требует питания самого измерительного механизма. Контактная система имеет три основных вывода — общий COM, нормально замкнутый NC и нормально разомкнутый NO. При увеличении давления выше установленного значения нормально замкнутая цепь разрывается, а нормально разомкнутая замыкается. При обратном снижении давления контакты возвращаются в исходное состояние.
Области применения
Ключевыми направлениями применения DUNGS GW 500 A5/1 241248 являются:
- промышленные печи,
- сушильные комплексы,
- горелки технологического оборудования,
- контроль повышенного давления газа,
- цепи аварийного отключения,
- автоматика разрешения запуска горелки,
- газовые мультиблоки DUNGS,
- двойные электромагнитные клапаны DMV,
- системы с пульсациями давления,
- теплотехнические установки с автоматической защитой,
- контроль нейтральных газообразных сред.
В компании «Олниса» можно купить реле давления DUNGS GW 500 A5/1 241248 как отдельную позицию для замены существующего устройства или заказать партию компонентов для комплектации газовой автоматики. Клиентам доступны технические консультации по параметрам конкретного артикула и удобные условия оформления поставки. «Олниса» организует оперативную доставку по всей стране, включая промышленные объекты и удаленные регионы. Вместе с реле можно заказать другие необходимые компоненты DUNGS в рамках единой закупки.
Преимущества
Основными преимуществами DUNGS GW 500 A5/1 являются:
- широкий для компактного реле диапазон 100–500 мбар,
- максимальное рабочее давление до 1000 мбар,
- демпфированная версия A5/1,
- пониженная чувствительность к кратким скачкам давления,
- простая установка рабочей уставки по шкале,
- переключающий контакт COM/NO/NC,
- серебряные контактные поверхности,
- коммутация цепей переменного и постоянного тока,
- алюминиевый корпус,
- контрольный штуцер для проверки давления,
- возможность монтажа непосредственно на оборудование DUNGS,
- совместимость с GasMultiBloc и клапанами DMV через предусмотренные способы подключения,
- соответствие требованиям EN 1854,
- точная идентификация исполнения по артикулу 241248.
Таким образом, DUNGS GW 500 A5/1 241248 подходит для газовой автоматики, в которой требуется контролировать давление в диапазоне 100–500 мбар и передавать сигнал о пересечении установленной границы в управляющую цепь. Исполнение ориентировано на котельные, горелочные системы, промышленные печи и другие установки, где корректный контроль давления является частью общего алгоритма безопасной эксплуатации.
