Трехходовой смесительный клапан ESBE 3F 65 11100800 — надежное регулирование потоков в системах отопления и охлаждения

ESBE 3F 65 11100800 представляет собой трехходовой поворотный смесительный клапан фланцевого исполнения, предназначенный для смешивания или разделения потоков теплоносителя в инженерных системах. Устройство применяется преимущественно в контурах отопления и охлаждения, где необходимо изменять температуру или направление потока посредством регулирования соотношения жидкости между отдельными линиями. Номинальный диаметр DN65 и высокая пропускная способность делают модель подходящей для систем со значительным расходом теплоносителя.

Технические характеристики

Ниже рассмотрим основные параметры ESBE 3F 65 11100800:

• производитель — ESBE,
• категория оборудования — трехходовой смесительный клапан,
• серия — 3F,
• модель — 3F 65,
• артикул — 11100800,
• тип конструкции — поворотный трехходовой клапан,
• назначение — смешивание или разделение потока,
• условный диаметр — DN65,
• коэффициент пропускной способности Kvs — 90 м³/ч,
• класс давления — PN6,
• максимальное рабочее давление — 6 бар,
• тип присоединения — фланцевое,
• стандарт фланцев — EN 1092-2,
• максимальный перепад давления — 50 кПа,
• регулируемость Kv/Kv min — 100.

Особенности конструкции устройств

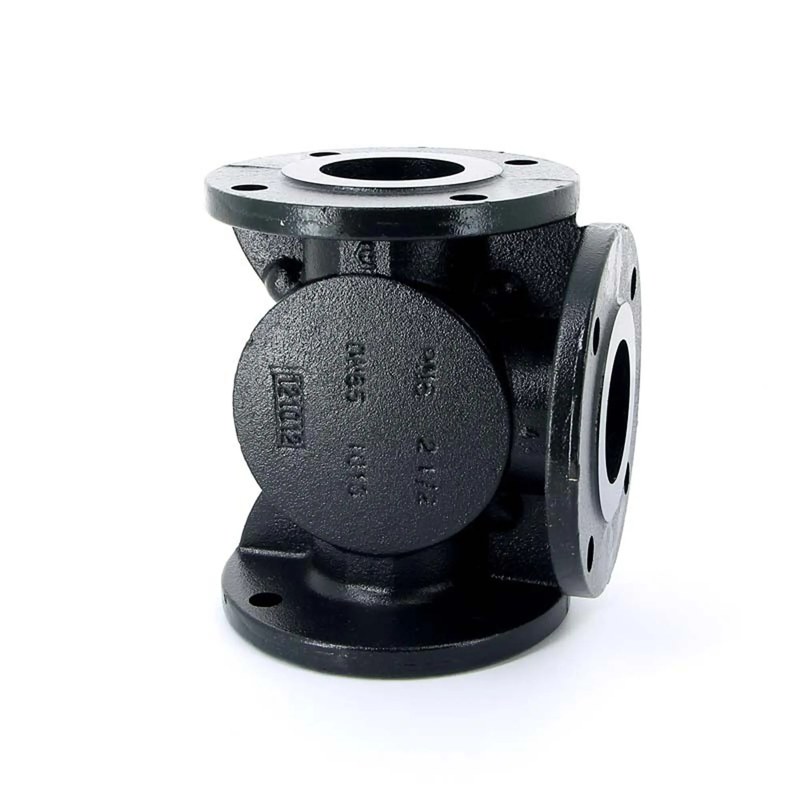

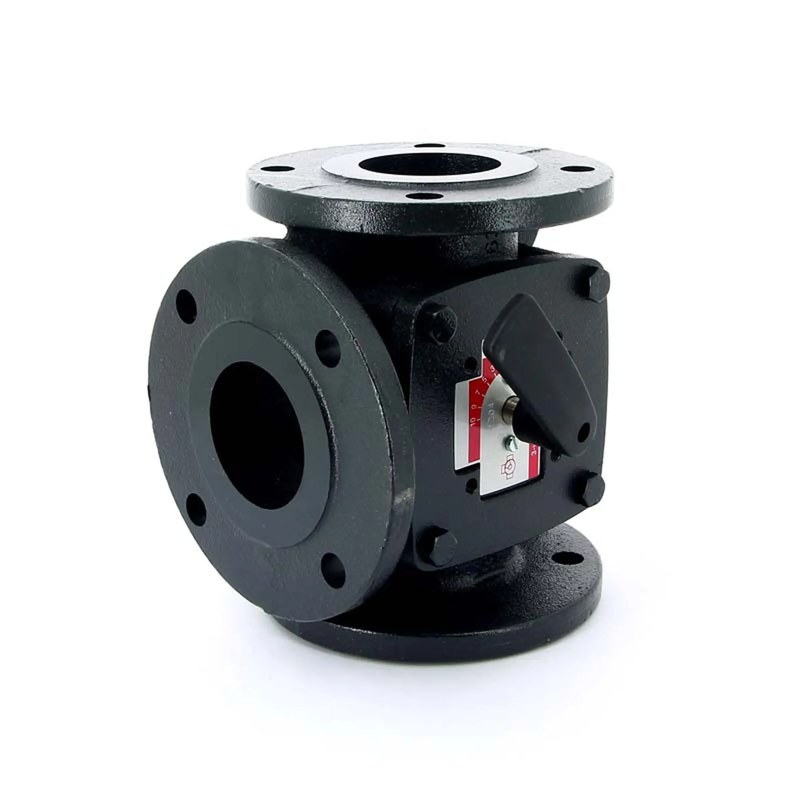

ESBE 3F 65 построен по трехходовой поворотной схеме. Внутри корпуса расположен регулирующий элемент, положение которого изменяет проходные сечения между тремя патрубками. За счет этого клапан может либо объединять два входящих потока в один выходной, либо распределять поступающую жидкость между двумя направлениями. Такая конструкция позволяет использовать одну модель как в смесительных, так и в разделительных гидравлических схемах. Корпус исполнения с артикулом 11100800 изготовлен из чугуна EN-JL 1030. Материал обеспечивает высокую механическую жесткость и подходит для эксплуатации в стационарных системах отопления и охлаждения. Для клапана DN65 масса составляет около 10 кг, что необходимо учитывать при монтаже трубопроводного узла и выборе способов его механической поддержки. Регулирующий золотник в типоразмере DN65 выполнен из сочетания латуни CW614N и нержавеющей стали. Такое решение позволяет объединить хорошие механические свойства с устойчивостью деталей, постоянно контактирующих с теплоносителем. Втулка изготовлена из стойкой к обесцинкованию латуни CW602N, а для герметизации внутренних соединений используются уплотнительные кольца EPDM.

Области применения

Ключевыми направлениями применения ESBE 3F 65 11100800 являются:

• системы отопления,
• системы охлаждения,
• котельные установки,
• тепловые пункты,
• смесительные контуры,
• разделительные гидравлические схемы,
• системы с радиаторным отоплением,
• контуры напольного отопления большой мощности,
• промышленные системы теплоснабжения,
• системы кондиционирования,
• теплообменные установки,
• гидравлические контуры с водогликолевыми смесями,
• инженерные системы коммерческих зданий,
• системы с автоматическим температурным регулированием,
• трубопроводные сети с фланцевым подключением DN65.

Компания «Олниса» помогает организовать закупку как одного трехходового клапана ESBE 3F 65 11100800, так и партии регулирующей арматуры для промышленного или инженерного объекта. Клиентам доступны технические консультации по характеристикам оборудования, выгодные условия поставки и помощь при оформлении заказа по конкретному артикулу. Компания обеспечивает оперативную доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести клапаны ESBE и необходимые сопутствующие компоненты в рамках одной поставки.

Преимущества

Основными преимуществами ESBE 3F 65 являются:

• трехходовая конструкция для смешивания и разделения потоков,
• условный диаметр DN65,
• высокая пропускная способность Kvs 90 м³/ч,
• точная идентификация исполнения по артикулу 11100800,
• фланцевое подключение,
• соответствие фланцев стандарту EN 1092-2,
• класс давления PN6,
• рабочая температура от −10 до +110 °C,
• чугунный корпус повышенной прочности,
• регулирующий элемент из латуни и нержавеющей стали,
• втулка из DZR-латуни,
• уплотнения EPDM,
• возможность работы с водогликолевыми смесями,
• совместимость с автоматическими приводами ESBE,
• возможность применения в отопительных и охлаждающих системах,
• широкий диапазон регулирования расхода,
• пригодность для крупных инженерных контуров.

Таким образом, ESBE 3F 65 11100800 представляет собой трехходовой фланцевый смесительный клапан для регулирования потоков в системах отопления и охлаждения. Номинальный диаметр DN65, коэффициент Kvs 90 м³/ч и рабочее давление PN6 делают модель подходящей для инженерных установок со значительным расходом теплоносителя.
