Программируемый контроллер Eliwell FREE SMP5500C SMP5500010400 — компактная автоматика для HVAC и холодильных систем

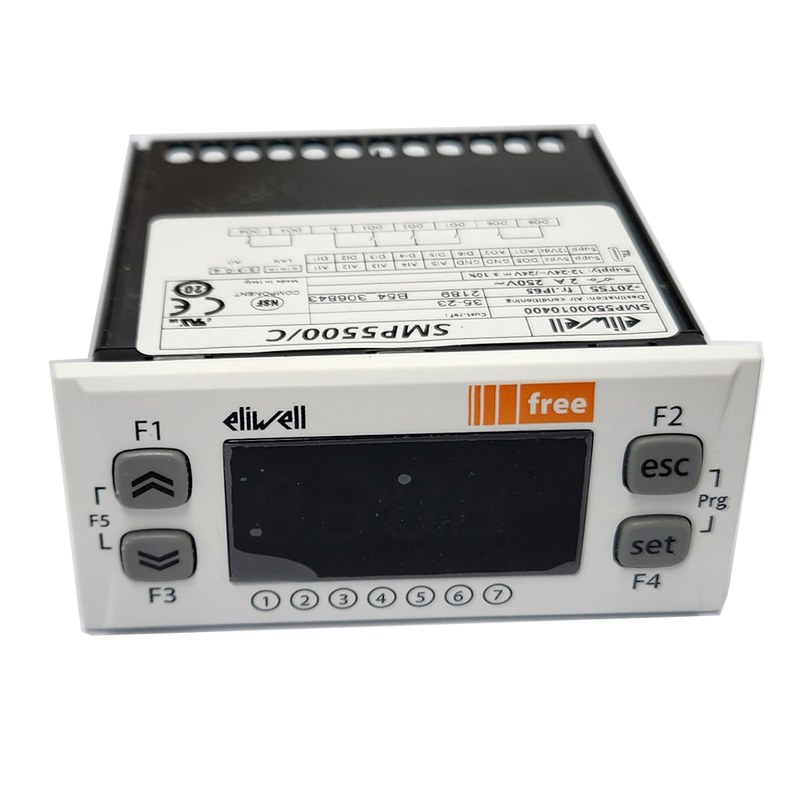

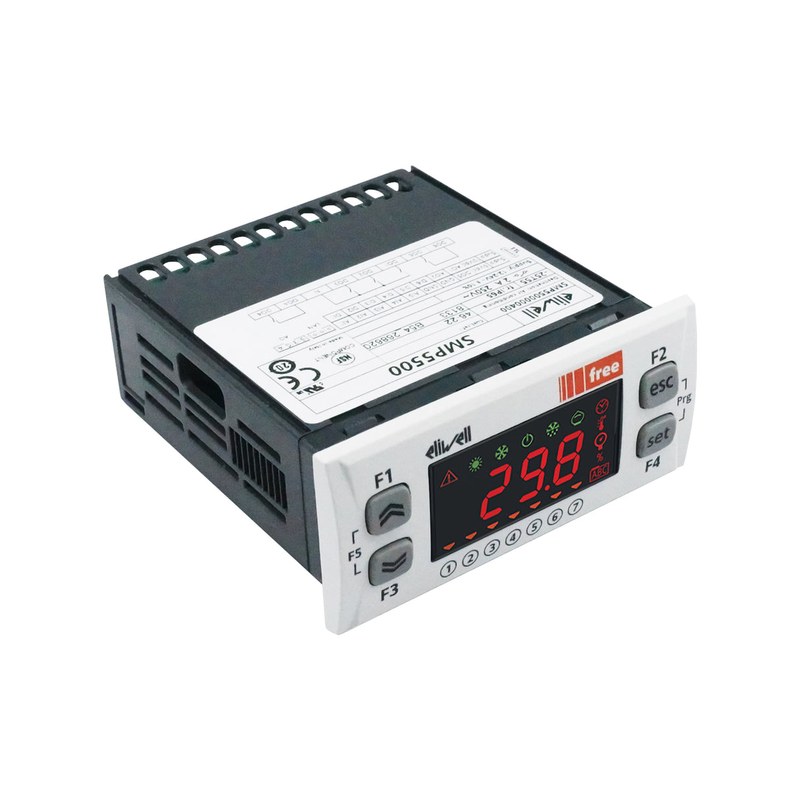

Eliwell FREE SMP5500C SMP5500010400 представляет собой компактный программируемый контроллер для автоматизации холодильного, климатического и другого инженерного оборудования. Устройство входит в семейство FREE Smart и предназначено для построения пользовательских алгоритмов управления с обработкой аналоговых и дискретных сигналов. Благодаря свободно конфигурируемым входам и выходам контроллер можно адаптировать под конкретную установку, не ограничиваясь одной жестко заданной функцией. Конкретное исполнение Eliwell FREE SMP5500C с артикулом SMP5500010400 выполнено в панельном формате 32 × 74 мм и оснащено четырехразрядным светодиодным дисплеем. Контроллер имеет пять аналоговых входов, шесть дискретных входов, пять аналоговых и шесть цифровых выходов.
Технические характеристики
Ниже рассмотрим основные параметры Eliwell FREE SMP5500C SMP5500010400:
- производитель — Eliwell,
- категория оборудования — программируемый контроллер,
- семейство — FREE,
- серия — FREE Smart,
- модель — SMP5500C,
- артикул — SMP5500010400,
- тип исполнения — панельный программируемый контроллер,
- формат корпуса — 32 × 74 × 80 мм,
- тип дисплея — светодиодный,
- разрядность дисплея — 4 цифры,
- тип отображения — 7-сегментный LED,
- напряжение питания — 12–24 В AC,
- гальваническая изоляция питания — отсутствует,
- количество аналоговых входов — 5,
- цифровые входы — 6 потенциально свободных входов,
- аналоговые выходы — 2 выхода O.C. PPMPWM и 3 выхода 0–10 В,
- цифровые выходы — 5 релейных выходов 2 А 250 В AC и 1 Open Collector,
- локальная связь — TTL/LAN,
- подключение периферии — терминалы SKP, SKW и модули расширения SME,
- рабочая температура — от −20 до +55 °C,
- температура хранения — от −20 до +55 °C,
- монтаж — в панель,
- сертификация — CE, UL, CSA, NSF, EAC,
- программирование — через программную среду FREE Studio / FREE Studio Plus,
- артикул конкретного исполнения — SMP5500010400.
Особенности конструкции устройств
Eliwell FREE SMP5500C разработан как универсальная программируемая платформа в компактном панельном корпусе. Формат 32 × 74 мм позволяет устанавливать контроллер непосредственно на лицевой панели электрического шкафа или оборудования, сохраняя доступ оператора к дисплею и органам управления. Небольшая глубина облегчает интеграцию устройства в установки, где внутреннее пространство ограничено. Четырехразрядный светодиодный дисплей используется для отображения рабочих параметров, технологических значений, состояний и сообщений, определяемых прикладной программой. Благодаря программируемой архитектуре назначение отображаемых данных может адаптироваться под конкретное холодильное, климатическое или технологическое оборудование. Контроллер имеет пять аналоговых входов. Три из них могут использоваться с датчиками NTC либо как дискретные входы. Еще два поддерживают более широкий набор сигналов и могут работать с NTC, дискретными сигналами, токовыми интерфейсами 0–20 и 4–20 мА, а также напряжениями 0–10, 0–5 и 0–1 В.
Области применения
Ключевыми направлениями применения Eliwell FREE SMP5500C SMP5500010400 являются:
- чиллеры,
- тепловые насосы,
- вентиляционные установки,
- центральные системы кондиционирования,
- холодильные машины,
- холодильные камеры,
- компрессорные установки,
- системы управления вентиляторами,
- регулирование насосного оборудования,
- управление клапанами,
- контроль температуры,
- контроль давления,
- системы HVAC,
- промышленное холодильное оборудование,
- автоматизация инженерных установок,
- OEM-оборудование,
- универсальные шкафы управления,
- системы с индивидуально программируемой логикой.
Компания «Олниса» помогает организовать закупку как одного программируемого контроллера Eliwell FREE SMP5500C SMP5500010400, так и партии компонентов автоматики для холодильных и климатических систем. Клиентам доступны технические консультации по характеристикам оборудования, выгодные условия поставки и помощь при оформлении заказа по конкретному артикулу. Компания обеспечивает оперативную доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести контроллеры Eliwell и необходимые сопутствующие компоненты в рамках одной поставки.
Преимущества
Основными преимуществами Eliwell FREE SMP5500C являются:
- свободно программируемая логика управления,
- компактный панельный формат 32 × 74 мм,
- четырехразрядный светодиодный дисплей,
- пять конфигурируемых аналоговых входов,
- шесть цифровых входов,
- пять аналоговых выходов,
- наличие выхода Open Collector,
- подключение терминалов SKP и SKW,
- возможность применения модулей расширения SME,
- программирование через FREE Studio Plus,
- адаптация под индивидуальный алгоритм оборудования,
- пригодность для холодильных и HVAC-систем,
- точная идентификация исполнения по артикулу SMP5500010400.
Таким образом, Eliwell FREE SMP5500C SMP5500010400 представляет собой компактный программируемый контроллер для сложных задач автоматизации холодильного и климатического оборудования. Наличие пяти аналоговых и шести цифровых входов в сочетании с одиннадцатью выходными каналами позволяет реализовывать многопараметрические алгоритмы управления без применения большого количества отдельных специализированных регуляторов.
