Проходная клемма Degson DS1.5 11040000010 — компактное Push-in подключение для DIN-рейки

Degson DS1.5 11040000010 представляет собой проходную клемму для быстрого соединения проводников в распределительных шкафах, системах автоматизации и другом электротехническом оборудовании. Устройство относится к серии DS и использует технологию прямого пружинного подключения, благодаря которой одножильный или подготовленный проводник можно вводить непосредственно в контактный узел без традиционного винтового зажима. Компактная ширина корпуса позволяет рационально использовать пространство на DIN-рейке при высокой плотности монтажа.

Технические характеристики

Ниже рассмотрим основные параметры Degson DS1.5 11040000010:

• производитель — Degson,
• категория оборудования — проходная клемма для DIN-рейки,
• серия — DS,
• модель — DS1.5,
• артикул — 11040000010,
• тип подключения — прямое пружинное Push-in,
• количество уровней — 1,
• количество точек подключения — 2,
• номинальное напряжение по IEC — 500 В,
• номинальный ток по IEC — 17,5 А,
• номинальное импульсное выдерживаемое напряжение — 6 кВ,
• монтаж — DIN-рейка NS35/7.5 или NS35/15,
• ширина корпуса — 3,5 мм,
• длина — 45 мм,
• высота корпуса — 24,6 мм,
• высота при установке на NS35/7.5 — 32,1 мм,
• высота при установке на NS35/15 — 39,6 мм,
• цвет — серый,
• материал изоляционного корпуса — полиамид PA,
• класс огнестойкости — UL 94 V0,
• рабочая температура — от −40 до +105 °C с учетом допустимой токовой нагрузки,
• температура хранения и транспортировки — от −25 до +60 °C,
• стандарт испытаний — IEC 60947-7-1,
• артикул конкретного исполнения — 11040000010.

Особенности конструкции устройств

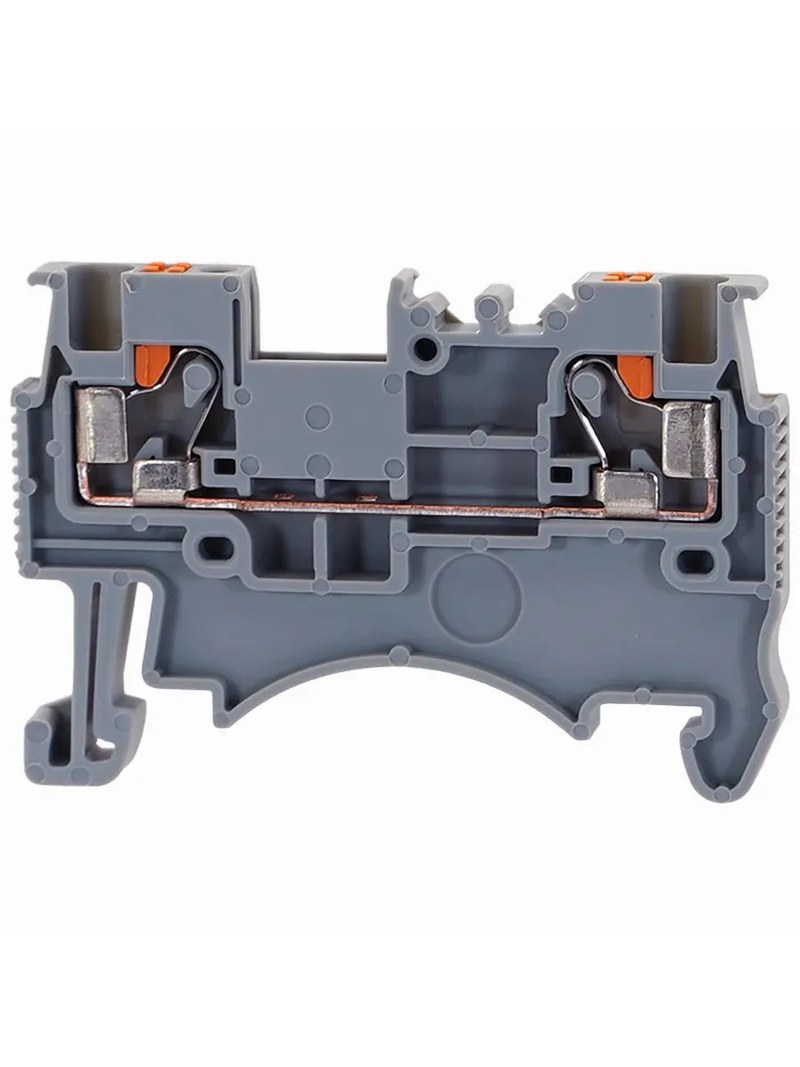

Degson DS1.5 построена на технологии прямого пружинного подключения проводников. Внутренний контактный механизм удерживает введенную жилу за счет постоянно действующего усилия пружины. В отличие от винтовых клемм, такая конструкция не требует периодической проверки момента затяжки и ускоряет формирование большого количества соединений внутри шкафа. Подготовленный жесткий проводник может вводиться непосредственно в контактное отверстие. Для гибких многопроволочных жил обычно применяется соответствующий наконечник, обеспечивающий удобное и стабильное введение проводника в пружинный механизм. Диапазон подключаемых сечений достигает 1,5 мм², поэтому модель ориентирована прежде всего на сигнальные, управляющие и маломощные силовые цепи. Для отсоединения проводника предусмотрена оранжевая кнопка. Нажатие на нее освобождает пружинный механизм и позволяет извлечь жилу без повреждения контактного узла. Кнопка может приводиться в действие подходящей отверткой, что удобно при диагностике, изменении схемы или обслуживании электрооборудования. Ширина клеммы составляет всего 3,5 мм. Компактный размер позволяет установить значительное количество точек соединения на ограниченном участке DIN-рейки. Такая особенность востребована в шкафах промышленной автоматики, распределительных панелях и компактных электротехнических сборках с высокой плотностью проводников.

Области применения

Ключевыми направлениями применения Degson DS1.5 11040000010 являются:

• шкафы промышленной автоматики,
• электрические распределительные панели,
• цепи управления,
• сигнальные электрические цепи,
• подключение датчиков,
• системы управления электроприводами,
• промышленные контроллеры,
• машиностроительное оборудование,
• шкафы управления технологическими установками,
• распределение вспомогательного питания,
• системы диспетчеризации,
• низковольтные электрические сборки,
• системы автоматизации зданий,
• панели управления производственным оборудованием,
• компактные клеммные группы на DIN-рейке.

Компания «Олниса» помогает организовать закупку как отдельных проходных клемм Degson DS1.5 11040000010, так и партии электротехнических компонентов для производства шкафов и систем автоматизации. Клиентам доступны технические консультации по характеристикам оборудования, выгодные условия поставки и помощь при оформлении заказа по конкретному артикулу. Компания обеспечивает оперативную доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести продукцию Degson и необходимые сопутствующие компоненты в рамках одной поставки.

Преимущества

Основными преимуществами Degson DS1.5 являются:

• быстрое прямое Push-in подключение проводников,
• отсутствие винтового зажимного механизма,
• номинальный ток до 17,5 А по IEC,
• номинальное напряжение до 500 В по IEC,
• подключение проводников сечением до 1,5 мм²,
• компактная ширина корпуса 3,5 мм,
• установка на стандартную DIN-рейку,
• совместимость с NS35/7.5 и NS35/15,
• оранжевая кнопка освобождения проводника,
• корпус из изоляционного полиамида PA,
• огнестойкость UL 94 V0,
• рабочая температура до +105 °C с учетом допустимой нагрузки,

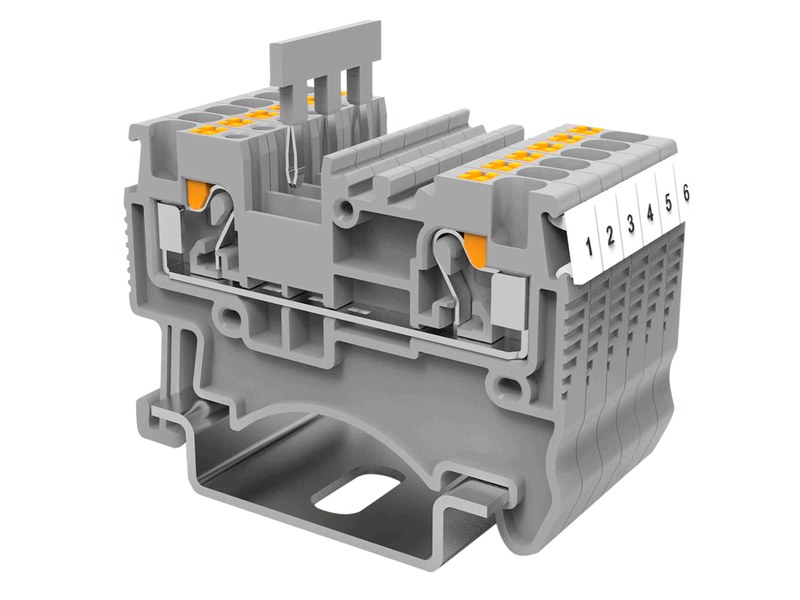

• возможность установки межклеммных перемычек,
• наличие точек для проверки электрической цепи,
• совместимость с системой маркировки,
• возможность формирования компактных клеммных групп,
• соответствие требованиям IEC 60947-7-1,
• точная идентификация исполнения по артикулу 11040000010.

Таким образом, Degson DS1.5 11040000010 представляет собой компактную проходную клемму с технологией прямого пружинного подключения, предназначенную для формирования надежных соединений в электротехнических шкафах и системах автоматизации. Номинальные параметры 500 В и 17,5 А по IEC, поддержка проводников до 1,5 мм² и ширина всего 3,5 мм делают модель подходящей для плотного монтажа большого количества цепей.
