Разъемная клемма Degson 2EDGK-5.08-02P 10010001162 — надежное подключение проводников с шагом 5,08 мм

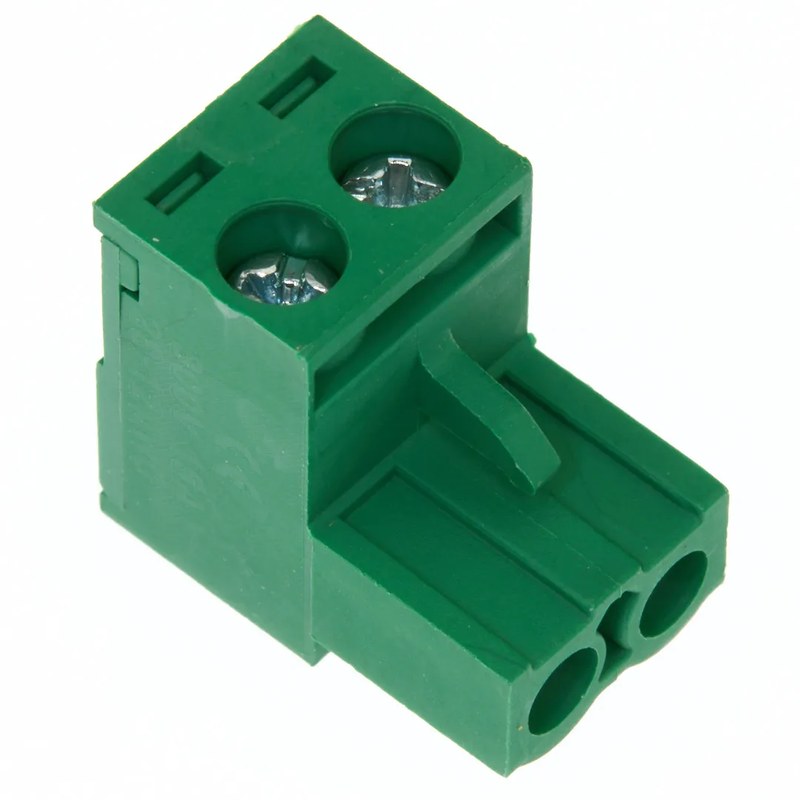

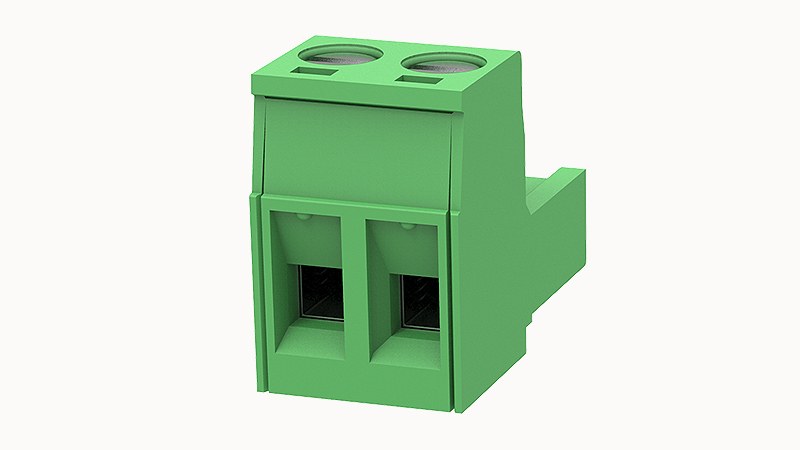

Degson 2EDGK-5.08-02P 10010001162 представляет собой двухконтактную разъемную клемму с винтовым подключением проводников, предназначенную для использования совместно с подходящими ответными частями в электронном и электротехническом оборудовании. Изделие относится к категории pluggable terminal blocks и позволяет сформировать разъемное электрическое соединение между проводкой и печатной платой без необходимости отсоединять каждый провод при обслуживании устройства.

Технические характеристики

Ниже рассмотрим основные параметры Degson 2EDGK-5.08-02P 10010001162:

• производитель — Degson,
• категория оборудования — разъемная клемма,
• серия — 2EDGK,
• модель — 2EDGK-5.08-02P,
• артикул — 10010001162,
• тип изделия — штекерный клеммный разъем,
• количество контактов — 2,
• количество потенциалов — 2,
• количество рядов — 1,
• шаг контактов — 5,08 мм,
• способ подключения проводника — винтовой,
• направление подключения — 0°,
• резьба винта — M3,
• тип отвертки — шлицевая,
• рекомендуемый размер отвертки — 0,6 × 3,5 мм,
• рекомендуемый момент затяжки — 0,5 Н·м,
• длина зачистки проводника — 7 мм,
• материал контактных элементов — медный сплав,
• покрытие контактной поверхности — олово,
• материал изолятора — полиамид PA66,
• группа изоляционного материала — I,
• класс огнестойкости — UL 94 V-0,
• рабочая температура — от −40 до +105 °C с учетом допустимой токовой нагрузки,
• экологическое соответствие — REACH и RoHS,
• артикул конкретного исполнения — 10010001162.

Особенности конструкции устройств

Degson 2EDGK-5.08-02P построена по принципу съемного клеммного соединения. Проводники фиксируются непосредственно в штекерной части, после чего весь разъем может подключаться к совместимой ответной колодке. Благодаря такой конструкции при замене электронного модуля или проведении технического обслуживания не требуется повторно освобождать каждый провод из винтового зажима. Модель имеет два контакта с межцентровым расстоянием 5,08 мм. Такой шаг широко используется в промышленной электронике, блоках управления, источниках питания и различных печатных устройствах, где необходимо сочетать компактность с достаточным расстоянием между токоведущими частями. Подключение проводников выполняется при помощи винтов M3. Зачищенная жила вводится в контактный канал, после чего фиксируется винтовым механизмом. Рекомендуемый момент затяжки составляет 0,5 Н·м. Правильно выполненное соединение обеспечивает механическую фиксацию жилы и стабильный электрический контакт при эксплуатации. Для работы с клеммой применяется обычная шлицевая отвертка. Рекомендуемый размер рабочего наконечника составляет 0,6 × 3,5 мм. Такой инструмент широко используется при сборке электротехнических и электронных устройств и не требует специализированного монтажного оборудования.

Области применения

Ключевыми направлениями применения Degson 2EDGK-5.08-02P 10010001162 являются:

• промышленная электроника,
• печатные платы систем управления,
• источники питания,
• контроллеры автоматики,
• шкафы управления,
• промышленные вычислительные устройства,
• системы управления электроприводами,
• электронные измерительные приборы,
• модули ввода и вывода,
• системы диспетчеризации,
• системы автоматизации зданий,
• подключение исполнительных механизмов,
• блоки питания и преобразователи,
• электронные контроллеры,
• разъемные цепи питания,
• оборудование, требующее быстрой замены электронных модулей.

Компания «Олниса» помогает организовать закупку как отдельных разъемных клемм Degson 2EDGK-5.08-02P 10010001162, так и партии компонентов для серийной сборки электронного и электротехнического оборудования. Клиентам доступны технические консультации по характеристикам продукции, выгодные условия поставки и помощь при оформлении заказа по конкретному артикулу. Компания обеспечивает оперативную доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести продукцию Degson и необходимые сопутствующие компоненты в рамках одной поставки.

Преимущества

Основными преимуществами Degson 2EDGK-5.08-02P являются:

• разъемная конструкция,
• удобное винтовое подключение проводников,
• два независимых контактных потенциала,
• стандартный шаг 5,08 мм,
• номинальный ток до 20 А по IEC,
• номинальное напряжение до 320 В по IEC,
• импульсное выдерживаемое напряжение 4 кВ,
• поддержка проводников сечением до 2,5 мм²,
• совместимость с жесткими и гибкими проводниками,
• прочный винтовой механизм M3,
• момент затяжки 0,5 Н·м,
• контакты из медного сплава,
• луженая контактная поверхность,
• изоляционный корпус из PA66,
• огнестойкость UL 94 V-0,
• рабочая температура до +105 °C с учетом нагрузки,
• возможность быстрого отсоединения электронного модуля,
• поддержка кодирующих аксессуаров,
• соответствие требованиям REACH и RoHS,
• точная идентификация двухконтактного исполнения по артикулу 10010001162.

Таким образом, Degson 2EDGK-5.08-02P 10010001162 представляет собой двухконтактную разъемную клемму с шагом 5,08 мм для подключения проводников к электронному и электротехническому оборудованию. Винтовой механизм, поддержка сечений до 2,5 мм² и номинальный ток 20 А по IEC позволяют использовать компонент в цепях управления, автоматики и питания.
