Поверхностные насосы Grundfos: современное оборудование для перекачивания воды

Поверхностные насосы Grundfos для воды применяются в хозяйственных, коммунальных и промышленных системах, где агрегат устанавливается вне перекачиваемой среды. Оборудование размещают на основании, раме либо в составе установки повышения давления, обеспечивая доступ к двигателю и гидравлической части. Основная функция состоит в создании требуемых расхода и напора при транспортировании чистой или условно-чистой воды. Большинство поверхностных насосов Grundfos использует центробежный принцип. Электродвигатель вращает рабочее колесо, передающее жидкости кинетическую энергию. В корпусе часть скорости преобразуется в давление, после чего поток поступает в напорный трубопровод. Самовсасывающие исполнения удаляют воздух из всасывающей линии и создают разрежение для подъема воды. В многоступенчатых конструкциях давление повышается последовательно в нескольких рабочих колесах.

Ключевые характеристики

При расчете учитывают совместную рабочую точку насоса и сети. Основные параметры:

• подача, определяющая объем перекачиваемой воды за единицу времени,
• напор, характеризующий энергетический прирост потока с учетом требуемой высоты и потерь давления,
• допустимая высота всасывания, зависящая от сопротивления линии, температуры воды и кавитационного запаса,
• мощность электродвигателя и его электрические параметры,
• частота вращения рабочего колеса,
• коэффициент полезного действия в расчетной рабочей области,
• допустимая температура перекачиваемой воды,
• максимальное рабочее давление корпуса,
• степень защиты электродвигателя и требования к питающей сети.

Конструктивные особенности

Гидравлическая часть включает корпус, рабочее колесо, вал, направляющий аппарат и уплотнение. Материалы контактирующих с водой деталей выбираются с учетом назначения серии и коррозионной стойкости. Герметизация вала обычно выполняется механическим торцевым уплотнением. Для него требуется жидкость, охлаждающая и смазывающая контактные поверхности. Работа всухую для стандартных исполнений недопустима из-за перегрева уплотняющей пары. Всасывающий трубопровод должен быть герметичным, иметь минимум местных сопротивлений и не создавать воздушных карманов. При заборе воды из резервуара применяется обратный клапан, препятствующий опорожнению линии после остановки. Перед первым запуском корпус и предусмотренную схемой всасывающую магистраль заполняют водой. Диаметр трубопровода выбирают по расчетному расходу с учетом допустимых потерь давления.

Типы поверхностных решений

В зависимости от задачи применяются несколько конструктивных схем:

• самовсасывающие центробежные насосы для забора воды из емкостей и неглубоких источников,
• компактные установки повышения давления со встроенной автоматикой,

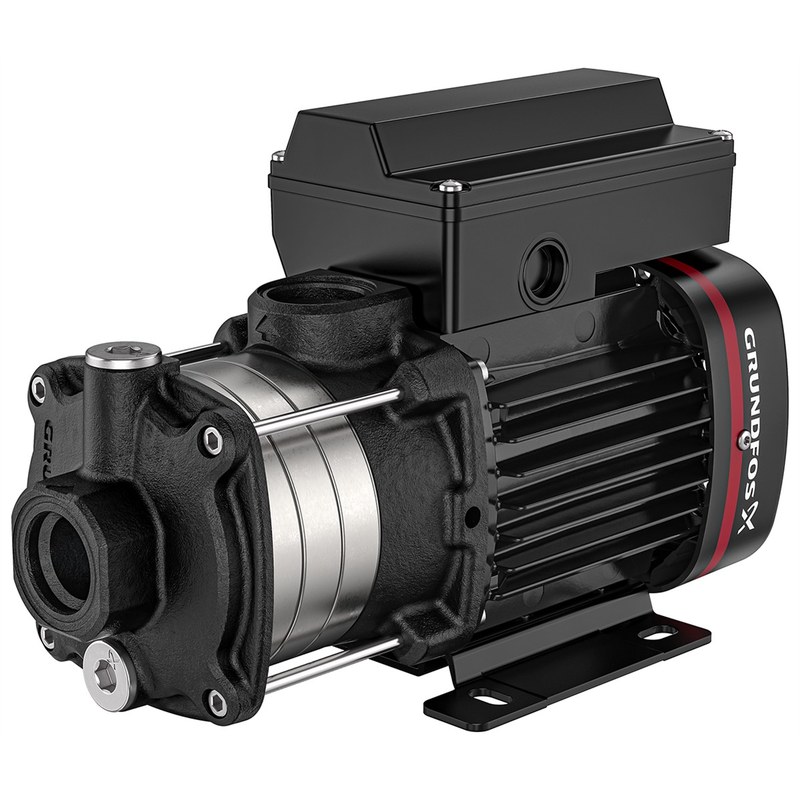

• горизонтальные многоступенчатые насосы для получения повышенного напора,

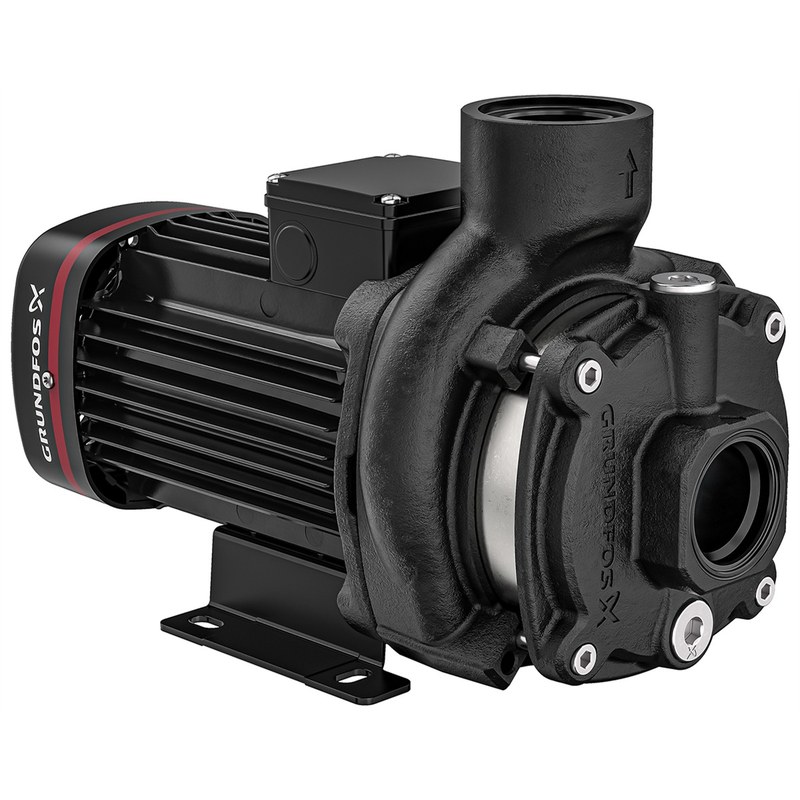

• одноступенчатые агрегаты для перекачивания воды между резервуарами и контурами,
• насосные установки с гидроаккумулятором для ограничения частоты пусков,
• регулируемые системы с изменением частоты вращения двигателя по-текущему водоразбору.

Автоматика и защита

Поверхностный насос может включаться по внешнему сигналу либо работать автоматически. Для поддержания давления применяются реле, датчики протока, преобразователи и гидроаккумуляторы. При частотном регулировании скорость двигателя изменяется по сигналу датчика давления, адаптируя производительность к расходу. В зависимости от исполнения защита может отключать агрегат при сухом ходе, перегреве, перегрузке или недопустимом электропитании.

Монтажные требования

Надежность зависит от схемы трубопроводов. При монтаже требуется:

• устанавливать агрегат на жестком устойчивом основании,
• защищать электродвигатель от затопления и воздействия осадков,
• сокращать длину всасывающего трубопровода и число резких поворотов,
• исключать подсос воздуха через соединения и арматуру,
• предусматривать обратный клапан при необходимости удержания столба воды,
• подбирать диаметр трубопровода по расчетному расходу,
• обеспечивать заполнение насосной камеры перед первым пуском,
• не передавать значительные трубные нагрузки на патрубки корпуса,
• проверять правильность электрического подключения.

Области применения

Поверхностные насосы Grundfos используют там, где требуется доступное размещение и подача воды с заданными параметрами. Основные направления:

• водоснабжение жилых и хозяйственных объектов,
• подача воды из накопительных баков и резервуаров,
• повышение давления во внутренних сетях,
• полив и орошение участков,
• перекачивание воды между технологическими емкостями,
• организация резервного водоснабжения,
• работа во вспомогательных инженерных контурах.

Таким образом, поверхностные насосы Grundfos применяются там, где требуются заданные гидравлические параметры, доступный монтаж и автоматизация. Исполнение определяют по расходу, напору, условиям всасывания, характеристикам жидкости и режиму эксплуатации. Герметичная всасывающая линия и работа в допустимом диапазоне являются базовыми условиями надежности. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосное оборудование Grundfos для систем водоснабжения.
