Клапан Fleck 2910 для эффективной работы фильтров водоочистки

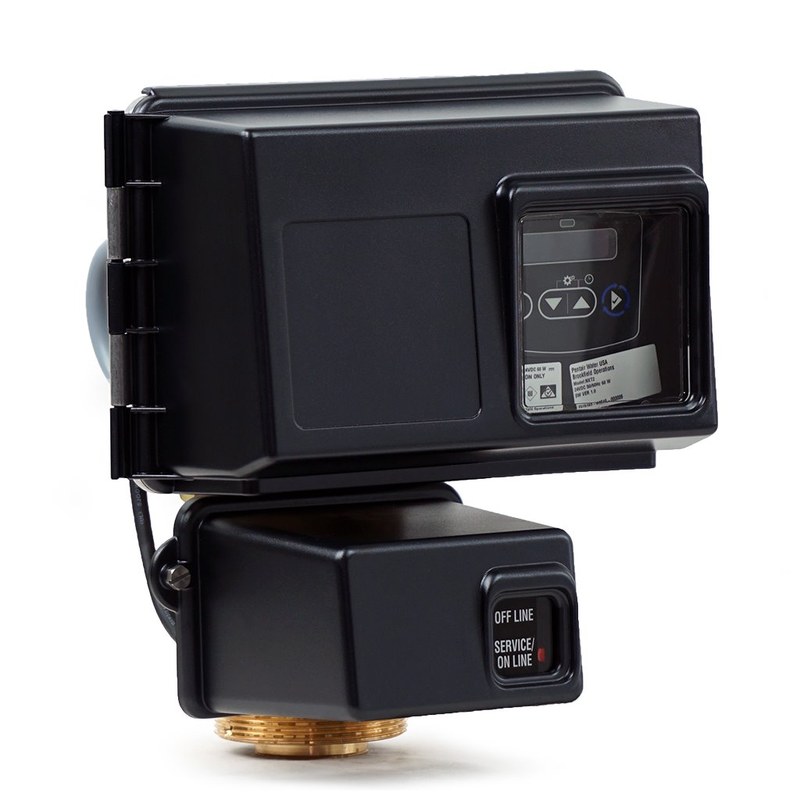

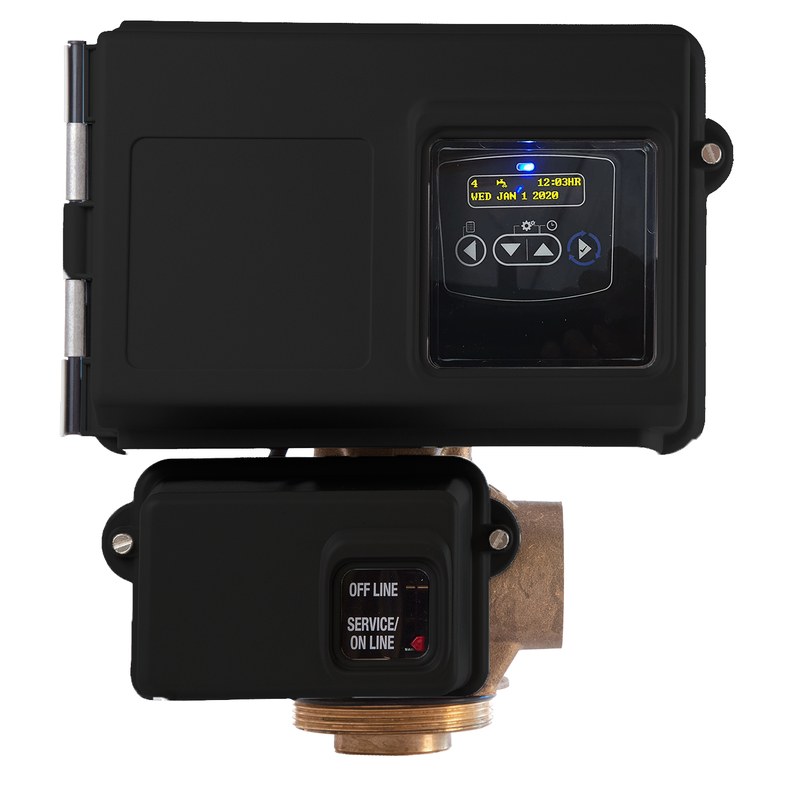

Клапан Fleck 2910 представляет собой многоходовой управляющий узел для промышленных и коммерческих установок водоподготовки. Он распределяет потоки между напорной магистралью, фильтрующим корпусом, дренажем и реагентной линией, обеспечивая рабочий цикл без ручной перестановки трубопроводной арматуры. Устройство применяют в напорных фильтрах и ионообменных установках, где требуется воспроизводимое переключение стадий обработки воды. Инженерная ценность клапана определяется не только пропускной способностью, но и согласованной работой гидравлического корпуса, поршневого механизма, привода и контроллера.

Технические характеристики

При инженерной спецификации Fleck 2910 учитывают следующие параметры:

• номинальный присоединительный размер входа и выхода 2 дюйма,
• многоходовая поршневая схема распределения воды,
• латунный гидравлический корпус промышленного исполнения,
• работа в составе напорных фильтров и умягчителей,
• возможность управления по времени либо по фактическому расходу при наличии счетчика,
• исполнение контроллера, напряжение питания и тип привода согласно комплектации,
• расход в сервисном режиме, при обратной промывке и регенерации согласно выбранной конфигурации,
• параметры дренажной, реагентной и распределительной линий согласно монтажному исполнению,
• допустимые давление и температура среды в пределах, указанных для конкретной модификации.

Пропускную способность нельзя определять только диаметром патрубков. Расчет выполняют по требуемому рабочему расходу, допустимой потере давления и интенсивности обратной промывки загрузки. Для корректного расширения фильтрующего слоя клапан должен пропустить расчетный дренажный поток при фактическом входном давлении. Одновременно проверяют, что дренажная линия не создает противодавления, нарушающего работу инжектора или удаление взвеси.

Принцип переключения режимов

Рабочим органом служит поршень, перемещающийся относительно пакета уплотнений и дистанционных элементов. Каждое фиксированное положение образует заданную комбинацию гидравлических соединений. Электромеханический привод получает команду контроллера, перемещает поршень к очередной позиции и останавливает его после достижения контрольной точки. В результате стадии выполняются последовательно, а их продолжительность задается программой управления. Типовой цикл умягчителя включает следующие операции:

• рабочее фильтрование с подачей обработанной воды потребителю,
• обратную промывку для разрыхления слоя и вывода механических загрязнений,
• засасывание солевого раствора посредством инжекторного разрежения,
• медленную промывку для распределения реагента и вытеснения продуктов обмена,
• быструю прямую промывку для уплотнения загрузки и снижения остаточной минерализации,
• заполнение реагентного бака расчетным количеством воды,
• возврат клапана в сервисное положение.

Особенности конструкции

Инжекторный узел создает разрежение за счет энергии проходящей воды. Его типоразмер согласуют с диаметром корпуса, количеством загрузки и требуемой скоростью ввода реагента. Ограничитель дренажного потока задает расход обратной промывки, а устройство наполнения определяет объем воды для приготовления рассола. Несогласованные элементы меняют концентрацию реагента, продолжительность стадий и гидравлическое расширение слоя, поэтому взаимозаменяемость деталей оценивают по кодам исполнения, а не только по внешнему виду. Перед подключением проверяют соответствие клапана технологической схеме, ориентацию входа и выхода, состав внутренних устройств корпуса и свободный проход распределительной системы. Трубопроводы закрепляют независимо, чтобы масса арматуры и монтажные перекосы не передавались на корпус. Дренаж прокладывают без пережатий, с воздушным разрывом и пропускной способностью, достаточной для максимальной промывки. Реагентную линию герметизируют особенно тщательно: подсос воздуха снижает интенсивность забора раствора.

Эксплуатационный контроль

Стабильность работы оценивают по потерям давления, утечке в дренаж во время сервиса, объему обработанной воды и результату регенерации. Рост перепада может быть связан с загрязнением загрузки, внутренних каналов или распределительной системы. Непрерывный сброс обычно требует проверки положения поршня, привода и уплотнительного пакета. Отсутствие забора рассола связано с засорением инжектора, негерметичностью линии, недостаточным входным давлением либо избыточным дренажным противодавлением.

Преимущества применения

К практическим преимуществам Fleck 2910 относятся:

• централизованное переключение потоков одним многоходовым механизмом,
• адаптация алгоритма к фильтрационному или ионообменному процессу,
• возможность автоматического запуска цикла по заданному условию,
• пригодность для систем с заметным сервисным и промывочным расходом,
• ремонтопригодная компоновка основных изнашиваемых элементов,
• сокращение количества внешней управляющей арматуры,
• воспроизводимость технологических стадий при корректной настройке.

Таким образом, Fleck 2910 является функциональным центром установки водоподготовки: клапан направляет потоки, реализует регенерационный алгоритм и связывает гидравлическую часть с системой управления. Надежность результата зависит от расчета рабочего и промывочного расходов, правильного выбора комплектации, монтажа без механических напряжений и регулярного контроля узлов. Компания «Олниса» осуществляет поставку клапанов Fleck 2910 как поставщик промышленного оборудования по всей России.
