Автоматический выключатель Hager 25A — безопасность и стабильность электросети

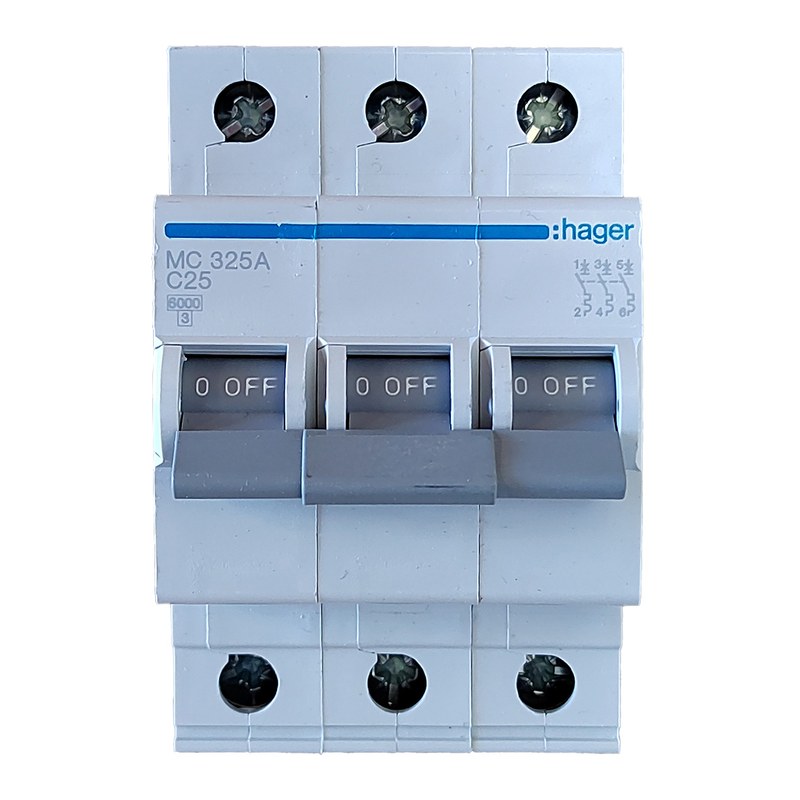

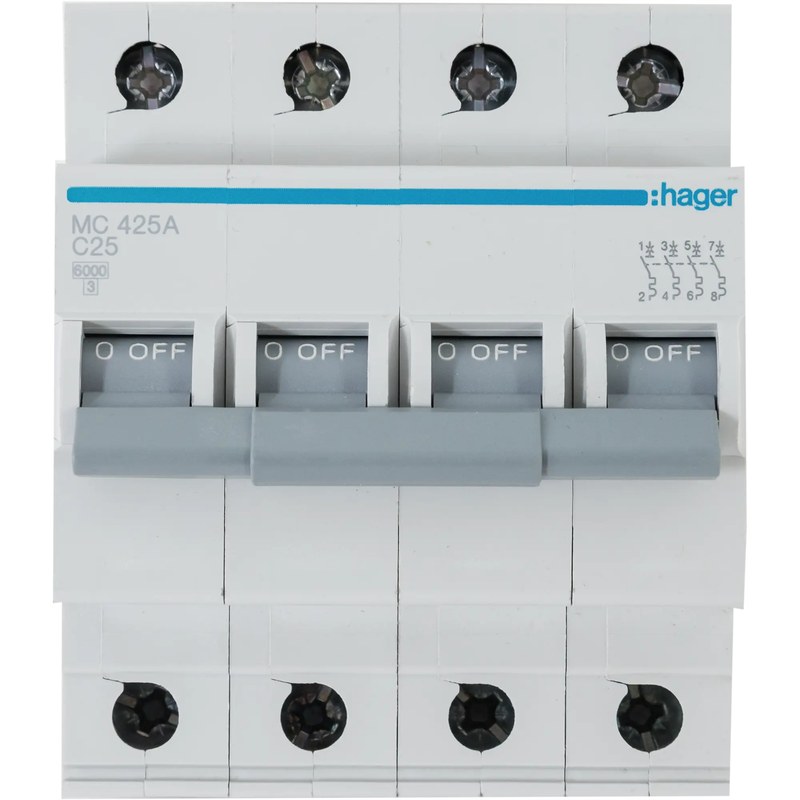

Выключатель Hager C25А предназначен для коммутации и защиты линии от перегрузки и короткого замыкания. Обозначение C25 указывает на номинальный ток 25 А и времятоковую характеристику C. Исполнение применяют в щитах, где нагрузка создает пусковые токи, а аварийный участок отключается автоматически. Аппарат не заменяет дифференциальную защиту: он контролирует сверхток. При проектировании учитывают число полюсов, напряжение, отключающую способность, сечение и способ прокладки кабеля. Эти параметры зависят от серии, поэтому C25А не является полным кодом изделия.
Технические характеристики
Параметры автомата позволяют согласовать его с проводкой и вышестоящей защитой. Существенны следующие характеристики:
- номинальный ток — 25 А,
- времятоковая характеристика электромагнитного расцепителя — C,
- мгновенное срабатывание — при токе, кратном номинальному в диапазоне, установленном стандартом для характеристики C,
- тепловое отключение — с обратно зависимой выдержкой времени,
- установка — на стандартную DIN-рейку в электрическом щите,
- защищаемые режимы — длительная перегрузка и короткое замыкание,
- число полюсов, рабочее напряжение и предельная отключающая способность — по исполнению конкретного аппарата.
При выборе нельзя ограничиваться номиналом 25 А. Допустимый ток кабеля при выбранной прокладке должен быть не меньше расчетного тока защиты, а отключающая способность — не ниже ожидаемого тока короткого замыкания. Для бытовых и аналогичных установок применяют IEC/EN 60898-1 и национальный стандарт; нормативную принадлежность проверяют по маркировке серии.
Принцип действия защитных расцепителей
В нормальном режиме ток проходит через контакты и расцепители. Тепловой элемент реагирует на интегральный нагрев. При продолжительной перегрузке биметаллическая пластина изгибается, освобождает механизм и размыкает цепь. Чем выше сверхток, тем меньше время отключения. Обратно зависимая характеристика допускает кратковременную нагрузку и ограничивает опасный нагрев изоляции. Электромагнитный расцепитель без намеренной выдержки реагирует на высокий ток. Для характеристики C зона мгновенного срабатывания составляет 5–10 номиналов, то есть ориентировочно 125–250 А для аппарата 25 А. Фактическое время определяется допусками стандарта и сверхтоком. Возникшая дуга дробится пластинами, охлаждается и гаснет. Механизм свободного расцепления отключает цепь даже при удержании рукоятки во включенном положении. Последовательность работы аппарата включает:
- проведение рабочего тока через замкнутые силовые контакты,
- распознавание длительной перегрузки тепловым элементом,
- мгновенную реакцию соленоида на высокий аварийный ток,
- освобождение защелки независимым механизмом,
- быстрое разведение контактов,
- гашение электрической дуги в камере,
- визуальное обозначение положения привода.
Конструктивное исполнение
Корпус выполнен из электроизоляционного материала, устойчивого к эксплуатационному нагреву. Внутри размещены неподвижный и подвижный контакты, два расцепителя, привод, защелка, пружины и дугогасительная камера. Клеммы обеспечивают прижатие подготовленного проводника. Модульная геометрия допускает установку рядом с другими аппаратами, а крепление на DIN-рейке — замену без изменения компоновки щита. Качество соединений определяет температурный режим. Слабая затяжка повышает переходное сопротивление и вызывает локальный нагрев, а чрезмерное усилие деформирует зажим или жилу. Монтаж выполняют при снятом напряжении, соблюдая момент затяжки для конкретной серии. При эксплуатации контролируют отсутствие перегрева, оплавления и ослабления проводов.
Применение и координация защиты
Характеристика C востребована при смешанной активной и индуктивной нагрузке. Автомат C25А применяют, если расчет подтверждает допустимость номинала и требуемое время отключения. Типичные направления:
- групповые линии розеточных сетей с соответствующим сечением кабеля,
- цепи питания небольших электродвигателей с умеренным пусковым током,
- вводы отдельных щитов и функциональных узлов в пределах расчетной нагрузки,
- линии электронагревательного оборудования,
- системы вентиляции, насосные установки и вспомогательные приводы,
- технологические цепи с достаточной кратностью тока короткого замыкания.
Селективность оценивают по времятоковым кривым и таблицам координации: одной разницы номиналов недостаточно для отключения только ближайшей ступени. Проверяют петлю «фаза–защитный проводник», падение напряжения, нагрузку, температуру шкафа и взаимный нагрев модулей. При повышенной температуре или плотном монтаже допустимую нагрузку корректируют по документации Hager.
Таким образом, автоматический выключатель Hager C25А защищает цепи с рабочим током до 25 А при подтвержденной допустимости номинала для кабеля и нагрузки. Характеристика C объединяет тепловое отключение с электромагнитной реакцией на короткое замыкание. Надежность определяется расчетом сети, достаточной отключающей способностью, селективностью, охлаждением и качеством монтажа. Компания «Олниса» выступает поставщиком промышленного оборудования и обеспечивает поставку автоматических выключателей Hager для комплектования, ремонта и модернизации распределительных щитов.
