Измерительные провода Fluke: надежное соединение для точных измерений
Измерительные провода Fluke являются частью электрической измерительной цепи и обеспечивают передачу сигнала между контролируемой точкой и входом прибора. От их свойств зависят стабильность контакта, воспроизводимость показаний и безопасность работ. Провода применяются с мультиметрами, токовыми клещами, измерителями изоляции и анализаторами.
Электрические характеристики
Параметры измерительных проводов определяют допустимые режимы включения и границы безопасного применения. Конкретные значения зависят от серии и исполнения комплекта. К основным характеристикам относятся:
- номинальное рабочее напряжение, установленное для конкретного исполнения,
- категория измерений CAT II, CAT III или CAT IV в зависимости от конструкции,
- допустимый ток, ограниченный проводником, штекерами и наконечниками,
- низкое собственное сопротивление токопроводящей жилы,
- изоляционная прочность между жилой и внешней поверхностью,
- совместимость со стандартными измерительными входами прибора,
- стабильность контактного сопротивления при повторных подключениях.
Суммарное сопротивление особенно существенно при контроле малых сопротивлений и проверке непрерывности. Загрязнение контактов или частичный обрыв жилы увеличивают переходное сопротивление и искажают результат.
Конструкция и материалы

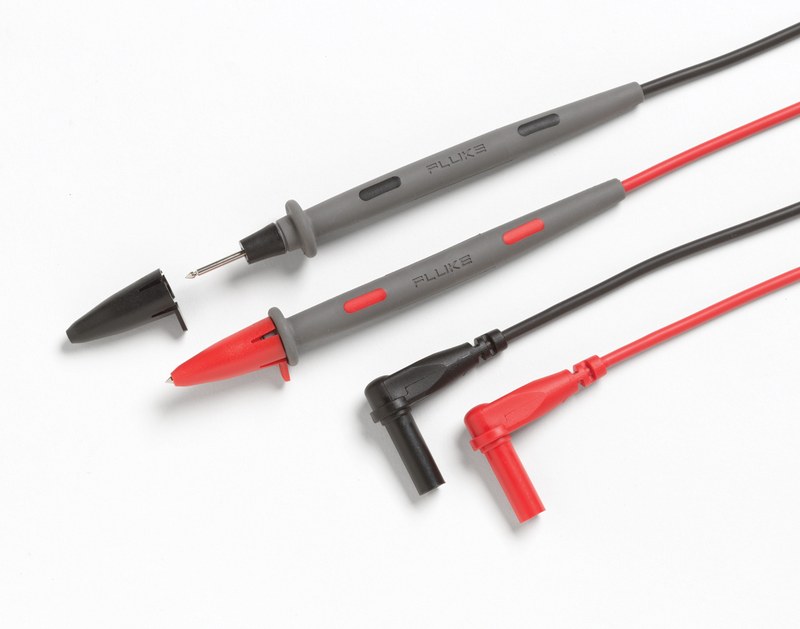

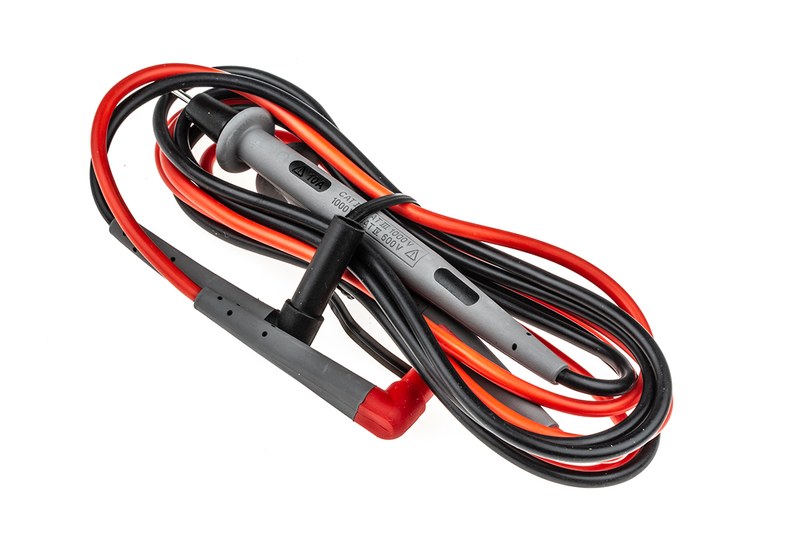

Типовой провод включает гибкую многопроволочную жилу, изоляционную оболочку, штекер для подключения к прибору и измерительный наконечник либо присоединяемый аксессуар. Многожильное исполнение повышает стойкость к изгибам, а эластичная оболочка сохраняет подвижность провода. Усиленные вводы снижают нагрузку на жилу возле штекеров. К конструктивным элементам относятся:
- безопасные штекеры диаметром 4 мм прямого или углового исполнения,
- щупы с металлическими измерительными остриями,
- защитные колпачки для ограничения открытой проводящей части,
- разъёмы для присоединения зажимов и переходников,
- усиленные зоны ввода кабеля в корпус штекера,
- защитные буртики на корпусах щупов,
- цветовая идентификация измерительных каналов.
Изоляция выполняет электрическую и механическую функции. Она должна исключать случайное касание жилы, сохранять электрическую прочность при допустимом напряжении и выдерживать скручивание. Защитные буртики ограничивают положение пальцев относительно токоведущих частей. Колпачки уменьшают длину открытого металла при работе в распределительных устройствах.
Принцип работы и влияние на результат
Измерительный провод представляет собой пассивное соединительное звено. При измерении напряжения он передаёт потенциал на входной каскад прибора. При измерении сопротивления провод включается в цепь тестового тока. При измерении тока провод становится частью токового тракта, поэтому особенно важна допустимая нагрузка. На достоверность измерения влияют:
- сопротивление жилы и контактных поверхностей,
- качество прижима наконечника к контрольной точке,
- окисление или загрязнение металлических частей,
- внутреннее повреждение проводника,
- электромагнитные наводки возле силового оборудования,
- соответствие категории безопасности условиям эксплуатации,
- параметры подключённых зажимов, адаптеров и переходников.
Если в цепи используется несколько принадлежностей, допустимый уровень эксплуатации определяется компонентом с наименьшей категорией или меньшим рабочим напряжением. Параметры мультиметра не компенсируют ограничения щупов или переходника. Поэтому все компоненты рассматривают как единую измерительную систему.
Области применения
Провода Fluke используют для создания контролируемого соединения между измерительным прибором и электрической цепью. Основные направления применения включают:
- диагностику распределительных щитов и электроустановок,
- измерение напряжения в силовых и управляющих цепях,
- проверку сопротивления и непрерывности проводников,
- контроль сигналов промышленной автоматики,
- обслуживание электродвигателей и приводов,
- проверку источников питания и аккумуляторных систем,
- лабораторные измерения электронных узлов,
- сервисный контроль промышленного оборудования.
Практическое исполнение провода выбирают с учётом геометрии точки подключения, электрической категории среды и характера измерительной операции. Совместимые принадлежности помогают сохранять требуемый уровень изоляции.
Таким образом, измерительные провода Fluke являются функционально значимым элементом измерительной системы. Их пригодность определяется допустимым напряжением, категорией измерений, токовой нагрузкой, сопротивлением проводника, конструкцией контактов, гибкостью и состоянием изоляции. Регулярная проверка целостности, соблюдение электрических ограничений и корректное применение защитных элементов поддерживают стабильность измерений и безопасность эксплуатации. Компания «Олниса» осуществляет поставку измерительных проводов Fluke и другой промышленной измерительной продукции как поставщик промышленного оборудования для промышленных систем.
