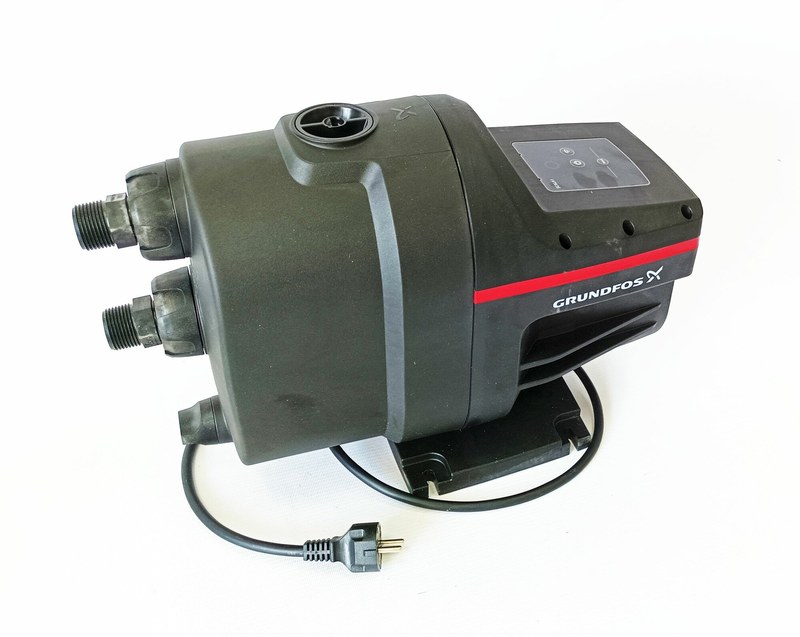

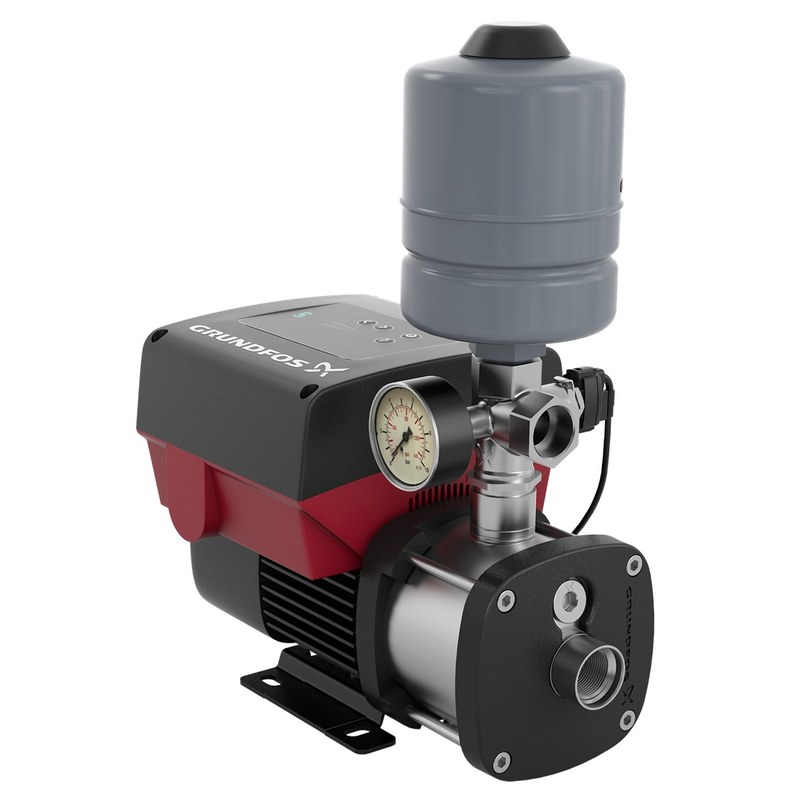

Насос-автомат Grundfos — надежное решение для автономного водоснабжения

Автоматический насос Grundfos представляет собой насосный агрегат, в котором гидравлическая часть, электродвигатель и средства управления работают как единая система. Такое оборудование применяют там, где требуется поддерживать давление и обеспечивать подачу воды без постоянного участия оператора. Автоматика контролирует состояние сети, фиксирует изменение расхода или давления и формирует команду на пуск либо останов двигателя. Конкретный состав датчиков, защит и исполнительных элементов зависит от серии, поэтому инженерная оценка должна учитывать напорно-расходные параметры, условия всасывания, характеристики электропитания и алгоритм управления.

Принцип работы

Работа агрегата основана на взаимодействии центробежной гидравлической части и блока управления. При открытии водоразборной точки давление в трубопроводе снижается либо датчик фиксирует расход. Контроллер распознает условие запуска и включает электродвигатель. Рабочее колесо передает жидкости энергию, формируя напор и обеспечивая движение по сети. После прекращения потребления автоматика отслеживает восстановление давления и отсутствие расхода, затем останавливает двигатель. В системах с частотным регулированием скорость вращения изменяется плавно в соответствии с текущей потребностью. Ключевые принципы функционирования:

• контроль давления или расхода в напорной линии,
• автоматический запуск при возникновении водоразбора,
• формирование напора центробежной гидравлической частью,
• поддержание рабочего режима в пределах характеристики насоса,
• останов после прекращения расхода,
• защита агрегата при нештатных условиях.

Технические характеристики

Основное значение имеет согласование насоса с расчетной характеристикой трубопроводной сети. Производительность должна соответствовать максимальному одновременному водоразбору, а создаваемый напор — компенсировать статическую высоту, сопротивление труб, арматуры и фильтров, а также обеспечивать требуемое давление у потребителей. Для всасывающих схем учитывают высоту всасывания, температуру воды, герметичность входной линии и кавитационные условия. Электрические параметры сопоставляют с характеристиками питающей сети. К основным параметрам относятся:

• номинальная и максимальная подача,
• напор в расчетной рабочей точке,
• диапазон поддерживаемого давления,
• мощность и параметры электродвигателя,
• допустимые условия всасывания,
• температура перекачиваемой среды,
• размеры входного и напорного присоединений,
• класс защиты электрической части,
• допустимый режим включений,
• характеристики встроенных защит.

Особенности конструкции

Автоматические насосы Grundfos для водоснабжения выполняются на базе компактной центробежной гидравлической схемы. В зависимости от исполнения используются одно- или многоступенчатые рабочие органы. Многоступенчатая компоновка позволяет формировать повышенный напор при умеренных габаритах. Корпус образует проточную часть и воспринимает давление, вал передает крутящий момент от двигателя рабочим колесам, а уплотнение ограничивает утечки между гидравлической и моторной зонами. На входе должен обеспечиваться устойчивый подвод воды без подсоса воздуха и чрезмерного сопротивления. Блок автоматики получает сигналы датчиков и управляет силовой цепью двигателя. Электронный контроллер может анализировать давление, расход и продолжительность работы. В отдельных исполнениях предусматриваются обратный клапан, защита от сухого хода, индикация состояния, автоматический перезапуск и частотное регулирование. Наличие конкретных функций определяется модификацией агрегата. Основные конструктивные элементы:

• электродвигатель,
• центробежная гидравлическая часть,
• рабочее колесо или пакет ступеней,
• вал и опорные элементы,
• уплотнение вала,
• датчики давления или расхода,
• блок автоматического управления,
• защитные и силовые цепи,
• входной и напорный патрубки.

Автоматика и защитные функции

Основная задача автоматики — исключить ручное управление при изменяющемся водопотреблении и ограничить работу в опасных режимах. При недостатке воды насос не должен длительно работать без нормального заполнения гидравлической части. Поэтому автоматизированные исполнения могут контролировать сухой ход по прямым или косвенным признакам. Защита двигателя, если она предусмотрена конкретной серией, реагирует на перегрузку, перегрев или иные недопустимые режимы.

Области применения

Автоматические насосы используют в инженерных системах с изменяющимся водоразбором, где требуется самостоятельное включение и останов оборудования. Допустимость применения определяется свойствами среды, параметрами источника и гидравлическим расчетом. Типовые области применения:

• индивидуальное водоснабжение жилых зданий,
• повышение давления во внутренних сетях,
• подача воды из накопительных резервуаров,
• хозяйственные и вспомогательные системы,
• ирригационные линии с переменным расходом,
• локальные сети распределения чистой воды.

Таким образом, автоматический насос Grundfos является функциональным узлом системы водоснабжения, объединяющим создание напора и управление работой электропривода. Его эффективность определяется согласованием подачи, напора, условий всасывания, параметров электросети и логики автоматики с характеристиками объекта. Инженерный подход предполагает оценку насоса как части гидравлической сети, включая сопротивление трубопроводов, режим водопотребления и требования к стабильности давления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосные решения Grundfos для инженерных систем различного назначения.
