Контроллер Grundfos CU 212 — практичное решение для автоматизации насосных установок

Grundfos CU 212 представляет собой электронный блок управления двумя насосами по сигналам уровня. В составе шкафа автоматики он координирует пуск, останов, чередование агрегатов и аварийную сигнализацию. Такое решение применяют в резервуарах и приемных емкостях с изменяющимся притоком жидкости. CU 212 выполняет логические функции, а коммутацию тока двигателей и их электрическую защиту обеспечивает аппаратура щита.

Технические характеристики

CU 212 определяет алгоритм установки и ее взаимодействие с полевыми устройствами. Напряжение сети, мощность двигателей и номиналы защитных аппаратов зависят от исполнения комплектного шкафа. К ключевым характеристикам относятся:

• управление двумя насосами по дискретным сигналам уровня,
• автоматическое чередование агрегатов для выравнивания наработки,
• ступенчатое подключение второго насоса при увеличении притока,
• раздельная индикация рабочих и аварийных состояний,
• ручное управление для функциональной проверки оборудования,
• прием сигналов от внешних цепей защиты электродвигателей,
• формирование общего аварийного сигнала,
• настройка предусмотренных функций переключателями модуля,
• работа совместно с контакторами и защитными аппаратами шкафа.

Принцип управления уровнем

Контроллер получает команды от поплавковых выключателей или иной предусмотренной щитом системы контроля. На отметке пуска включается ведущий насос. Если приток превышает его производительность и уровень растет, следующая команда запускает второй агрегат. При опускании жидкости насосы отключаются. Верхний датчик может формировать тревогу о переполнении, а нижняя точка служит для останова. После завершения цикла CU 212 меняет очередность агрегатов. Чередование распределяет нагрузку и обеспечивает регулярный пуск резервного насоса. При отключении одного агрегата второй способен продолжить откачивание в пределах собственной подачи. Реакция на неисправность определяется схемой шкафа: электронный блок не заменяет автоматы, контакторы и защиту двигателя.

Особенности конструкции

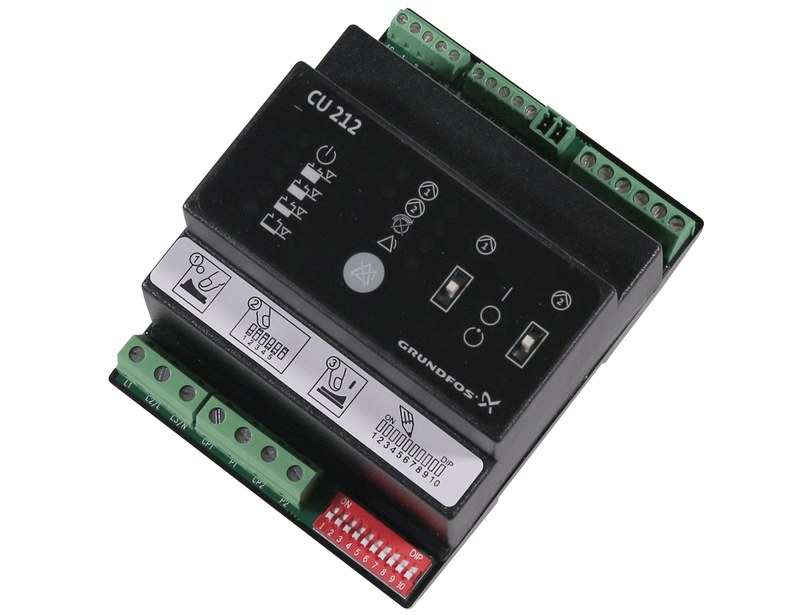

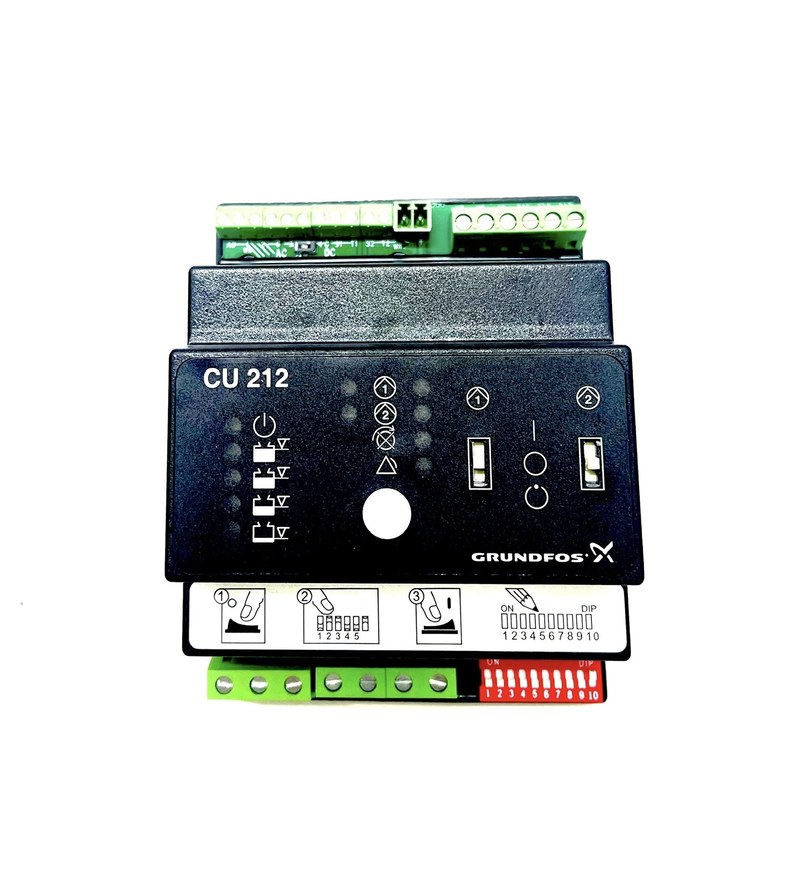

CU 212 выполнен как электронный модуль, интегрируемый в панель управления Grundfos. На лицевой части находятся органы выбора режима, сброса тревоги и световые индикаторы. Плата принимает низкотоковые сигналы и формирует команды для аппаратуры шкафа. Разделение логической и силовой частей ограничивает нагрузку на электронику и позволяет использовать заданный алгоритм с разными двигателями в пределах возможностей панели. Переключатели задают режимы чередования, временные функции и реакцию на входные события. Настройку выполняют при отключенном питании по принципиальной схеме. Клеммы должны соответствовать датчикам, контакторам, аварийным выходам и блокировкам. После монтажа каждый вход проверяют перемещением поплавка с контролем индикации и команды.

Контроль и сигнализация

CU 212 обеспечивает наблюдение за состоянием емкости и выполнением управляющих команд. Основные контрольные функции включают:

• отображение включения каждого насосного агрегата,
• сигнализацию достижения аварийного уровня,
• прием сообщений от защитных цепей двигателей,
• передачу общей тревоги во внешнюю систему,
• сброс аварии после устранения ее причины,
• проверку световой и звуковой сигнализации шкафа.

Аварийный сигнал не доказывает отказ контроллера. Проверке подлежат поплавки, кабели, питание, моторная защита, контакторы и рабочее колесо. Автоматический режим восстанавливают после устранения причины и проверки цикла наполнения и опорожнения.

Монтаж и ввод в эксплуатацию

Блок устанавливают и обслуживают в предназначенном для него шкафу при снятом напряжении. До пуска проверяют затяжку клемм, защитный проводник, соответствие уставок двигателям и перемещение поплавков. Сигнальные кабели прокладывают с учетом помех и требований проекта. После подачи питания контролируют:

• ручной пуск и останов каждого насоса,
• автоматическое включение ведущего агрегата,
• подключение второго насоса при подъеме уровня,
• останов агрегатов после опускания датчиков,
• смену очередности в следующем рабочем цикле,
• срабатывание аварийной индикации и внешнего сигнала,
• реакцию системы на отключение защиты одного двигателя.

Области применения

Контроллер используют в системах, где предусмотрено ступенчатое управление двумя насосами по уровню. Основными областями применения являются:

• канализационные насосные станции локального назначения,
• дренажные приямки производственных и общественных зданий,
• системы отвода инфильтрационных и дождевых вод,
• приемные резервуары очистных сооружений,
• накопительные емкости инженерной инфраструктуры,
• установки с рабочим и резервным насосами.

Таким образом, Grundfos CU 212 координирует два насоса по сигналам уровня и защитных цепей. Чередование снижает разницу в наработке, ступенчатый запуск согласует подачу с притоком, а индикация упрощает контроль. Надежность системы зависит от схемы шкафа, размещения датчиков и проверки после подключения. Компания «Олниса» выступает поставщиком контроллеров Grundfos CU 212 и промышленного оборудования для насосных систем.
