Автоматический переключатель DigiTOP PS для защиты и стабильной работы оборудования

Переключатель фаз DigiTOP PS предназначен для автоматического питания однофазной нагрузки от трехфазной сети с выбором линии, параметры которой находятся в допустимом диапазоне. Устройство контролирует напряжение на каждом вводе, подключает потребителя к приоритетной фазе и переводит его на резервную при недопустимом отклонении. Это повышает непрерывность работы автоматики, связи и инженерных систем. Переключатель не является источником бесперебойного питания: при отсутствии пригодной фазы нагрузка обесточивается до нормализации параметров.

Ключевые технические характеристики

При проектировании учитывают ток исполнения, характер нагрузки, коммутационную способность контактов, сечение проводников и параметры защиты. Номинальный ток, диапазоны уставок и временные интервалы определяются модификацией DigiTOP PS и сверяются с паспортом изделия. Основными параметрами являются:

• питание от трехфазной сети переменного тока с рабочей нейтралью,
• однофазный коммутируемый выход,
• непрерывное измерение напряжения по каждому входному каналу,
• настраиваемые либо установленные исполнением границы допустимого напряжения,
• задержка отключения и повторного подключения после восстановления,
• очередность использования фаз в соответствии с внутренним алгоритмом,
• индикация входных значений, активного канала и аварийного состояния,
• монтаж в распределительном щите на DIN-рейку,
• контактные зажимы для силовых и нейтрального проводников,
• ресурс контактов, зависящий от тока и категории нагрузки.

Функциональное значение и контролируемые состояния

DigiTOP PS выполняет автоматический ввод резерва между фазами одного трехфазного источника. На вход подаются проводники L1, L2, L3 и нейтраль, а выход образует однофазную цепь. Электроника сопоставляет измеренные значения с установленными пределами. При аварии исполнительный узел размыкает рабочий канал и затем соединяет выход с пригодной фазой. Блокировка исключает электрическое объединение линий через аппарат. К числу контролируемых ситуаций относятся:

• повышение фазного напряжения относительно верхней уставки,
• снижение напряжения ниже нижнего порога,
• полное исчезновение одной или нескольких фаз,
• возврат параметров в разрешенную область,
• наличие нескольких пригодных линий с учетом заданного приоритета,
• кратковременные нарушения, отсекаемые выдержкой времени.

Принцип переключения

После подачи питания измерительный тракт оценивает три фазных напряжения. Пригодной считается линия, значение которой находится в заданных границах. Контроллер выбирает приоритетный канал и подает команду исполнительному реле. При аварийном отклонении команда снимается. После размыкания текущего канала активируется резервный, если его напряжение соответствует допуску. Возврат к основной фазе выполняется согласно логике конкретного исполнения. Задержка препятствует частым коммутациям при колебаниях около порога. Гистерезис разделяет уровни отключения и обратного включения, предотвращая дребезг реле. Если ни один канал не отвечает критериям, выход остается отключенным. Появление допустимого напряжения запускает выдержку, после которой питание восстанавливается.

Конструкция и включение в щит

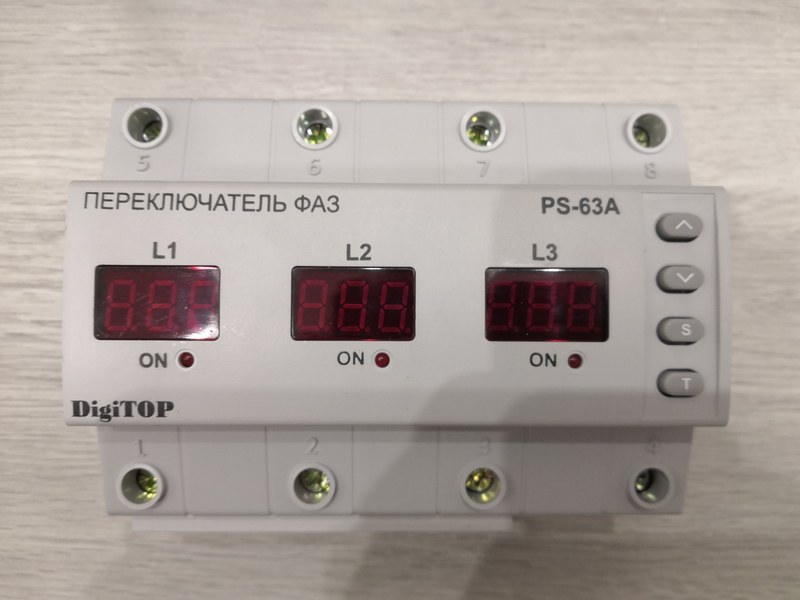

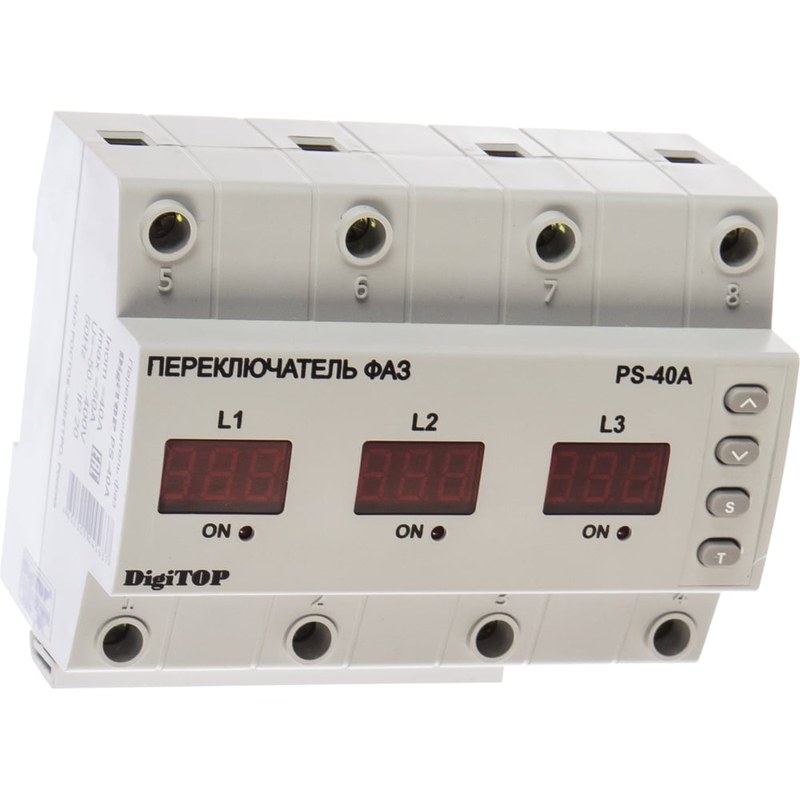

Аппарат выполнен в модульном корпусе для установки. На панели размещены индикация и органы настройки. Внутри находятся измерительные цепи, контроллер, источник питания и взаимно блокируемые исполнительные элементы. Клеммы разделяют входы фаз, нейтраль и выход. Корпус рассчитан на установку в электрощите. При построении схемы необходимо соблюдать следующие принципы:

• устанавливать защиту от сверхтока по расчету сети,
• подключать фазные каналы в соответствии с обозначениями клемм,
• обеспечивать надежное присоединение рабочего нейтрального проводника,
• не объединять выход устройства с другим источником напряжения,
• учитывать пусковые токи двигателей, трансформаторов и емкостных блоков питания,
• применять внешний контактор, если этого требуют ток или категория нагрузки,
• выбирать сечение жил по току, способу прокладки и нагреву,
• затягивать клеммы нормированным моментом,
• размещать модуль с учетом отвода тепла и допустимой температуры в шкафу,
• выполнять монтаж только при снятом напряжении со всех входных линий.

Области применения

DigiTOP PS применяют при наличии трехфазного ввода и ответственной однофазной нагрузки. Исправная линия вводится без ручного вмешательства при нарушении рабочей фазы. Типичными объектами применения являются:

• системы управления отоплением и водоснабжением,
• охранная, пожарная и диспетчерская автоматика,
• телекоммуникационные шкафы и сетевое оборудование,
• контроллеры технологических установок,
• аварийное и служебное освещение,
• кассовые узлы и малые серверные комплексы,
• однофазные цепи производственных зданий,
• электроснабжение вспомогательных устройств на распределительных объектах.

Таким образом, DigiTOP PS объединяет измерение трех входных напряжений, приоритетную логику и коммутацию однофазного выхода. Аппарат повышает доступность питания при отказе отдельной линии, однако требует точного расчета защиты, учета характера нагрузки и соблюдения схемы подключения. Компания «Олниса» осуществляет поставку переключателей фаз DigiTOP PS и другого промышленного оборудования для распределительных и автоматизированных систем.
