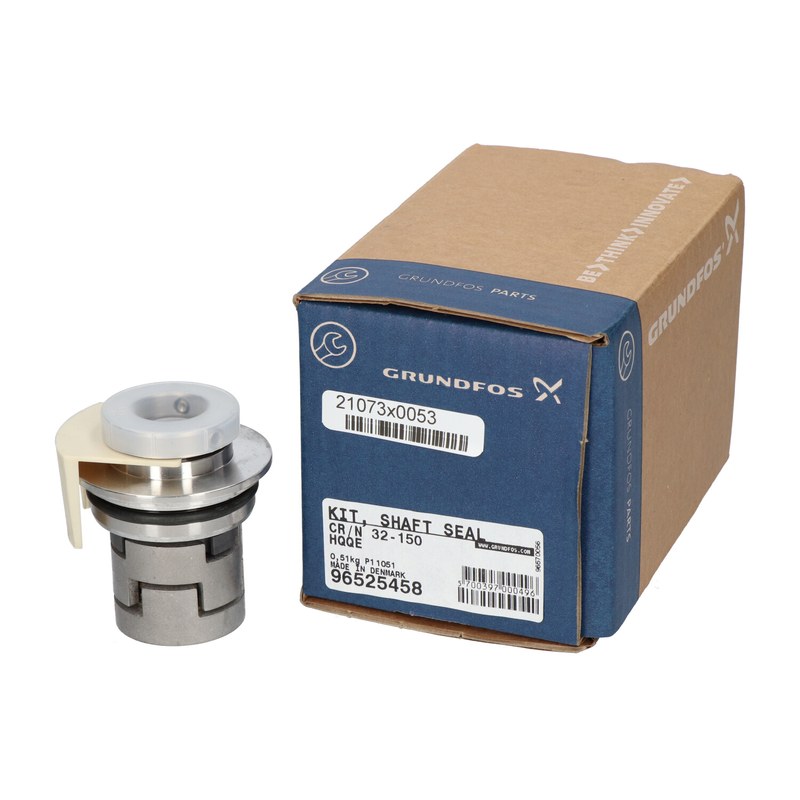

Торцевое уплотнение Grundfos HQQE CR — надежная герметизация насосного оборудования

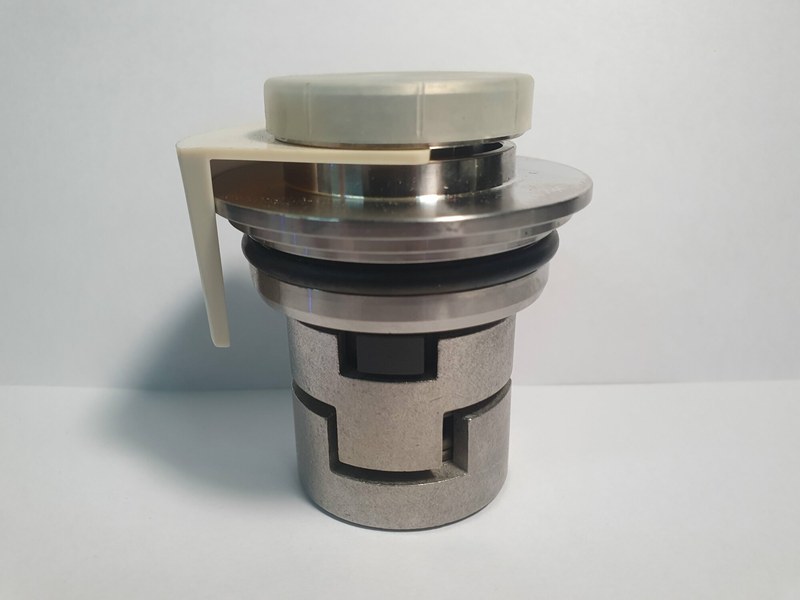

Торцевое уплотнение Grundfos HQQE CR применяется в вертикальных многоступенчатых насосах серии CR для герметизации зоны выхода вращающегося вала из гидравлической части. Узел ограничивает утечку перекачиваемой среды по валу, поддерживает рабочее давление внутри насосной части и защищает приводные элементы от контакта с жидкостью. Исполнение HQQE рассчитано на работу при корректном монтаже, смазке контактных поверхностей перекачиваемой средой и соблюдении допустимых режимов. Конструкция относится к механическим торцевым уплотнениям, в которых герметизация формируется между двумя точно обработанными кольцами: одно вращается вместе с валом, другое сохраняет неподвижное положение.
Технические характеристики
Обозначение HQQE характеризует конструкцию и материалы узла:
- исполнение для насосов Grundfos CR соответствующего типоразмера,
- торцевая схема герметизации вращающегося вала,
- картриджная компоновка основных деталей,
- пара трения на основе карбида кремния,
- эластомерные элементы из EPDM,
- работа с жидкой средой, обеспечивающей охлаждение и смазывание контактных поверхностей,
- герметизация без применения сальниковой набивки,
- сохранение осевого прижатия рабочих колец в процессе вращения,
- соответствие диаметру вала и исполнению насосной части.
Принцип работы
Работа HQQE основана на контакте вращающегося и неподвижного торцевых колец. Пружина создает начальное осевое усилие, после запуска дополненное воздействием среды. Между притертыми поверхностями формируется жидкостная пленка, снижающая трение и отводящая тепло. Герметичность достигается устойчивым режимом микроскопического зазора, при котором утечка ограничена, а поверхности не работают в разрушительном сухом контакте. Последовательность процессов включает:
- передачу вращения от вала подвижному кольцу,
- осевое прижатие пары трения,
- формирование смазывающей пленки между торцами,
- отвод тепла перекачиваемой жидкостью,
- компенсацию небольших осевых перемещений вала,
- удержание вторичных уплотнений на неподвижных соединениях,
- ограничение выхода среды в атмосферную зону.
Особенности конструкции
Картриджное исполнение объединяет детали уплотнения в собранный узел. Оно упрощает установку, но сохраняет требования к чистоте посадочных поверхностей, состоянию вала и правильной фиксации. Пара трения из карбида кремния отличается твердостью и износостойкостью, но чувствительна к ударам, перекосу и сухому ходу. EPDM также применяется во вторичных уплотняющих элементах со статическими или малоподвижными деформациями. Применимость EPDM определяется составом жидкости и температурным режимом. Основные конструктивные элементы узла:
- вращающееся торцевое кольцо,
- неподвижное торцевое кольцо,
- пружинный механизм осевого прижатия,
- вторичные эластомерные уплотнения,
- металлические детали фиксации и передачи усилия,
- посадочные поверхности для центрирования,
- элементы удержания картриджа в заданном положении.
Условия надежной эксплуатации
Ресурс уплотнения определяется свойствами материалов и режимом насоса. Наиболее опасно отсутствие достаточного количества жидкости в зоне пары трения. При сухом ходе резко возрастает температура контактных поверхностей, нарушается смазывающая пленка и ускоряется повреждение колец и эластомеров. Негативное влияние также оказывают кавитация, повышенная вибрация, перекос вала, загрязнение твердыми частицами и пуски при незаполненной гидравлической части. Для сохранения работоспособности необходимо:
- обеспечивать заполнение насосной части перед пуском,
- исключать продолжительную работу без перекачиваемой жидкости,
- контролировать отсутствие недопустимой вибрации,
- не допускать механического повреждения притертых поверхностей,
- сохранять чистоту посадочных зон при замене,
- проверять состояние вала и сопрягаемых деталей,
- учитывать химическую совместимость EPDM с рабочей средой,
- использовать уплотнение только в соответствующем типоразмере насоса.
Признаки износа и причины отказов
Неисправность проявляется течью в зоне вала, следами высохшей жидкости или увеличением утечки. Причиной может быть износ пары трения, повреждение эластомеров, перегрев после сухого пуска, попадание механических частиц, деформация посадочных деталей либо нарушение положения узла после некорректного монтажа. При диагностике важно отличать остаточное увлажнение после обслуживания от постоянной течи при установившемся режиме. Типовые факторы повреждения включают:
- сухой ход и локальный перегрев,
- абразивные включения в жидкости,
- химическое разрушение эластомеров,
- сколы или трещины твердых торцевых колец,
- повышенное радиальное биение вала,
- ошибки при установке картриджа,
- загрязнение рабочих поверхностей при сборке,
- эксплуатацию за пределами допустимого режима насоса.
Таким образом, торцевое уплотнение Grundfos HQQE CR является герметизирующим узлом многоступенчатого насоса. Сочетание картриджной схемы, пары трения из карбида кремния и эластомерных элементов EPDM обеспечивает устойчивую работу при соблюдении требований к рабочей среде, монтажу и режиму эксплуатации. Надежность узла напрямую связана с исключением сухого хода, контролем вибрации и сохранением чистоты контактных и посадочных поверхностей. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку торцевых уплотнений и других комплектующих для насосных систем.
