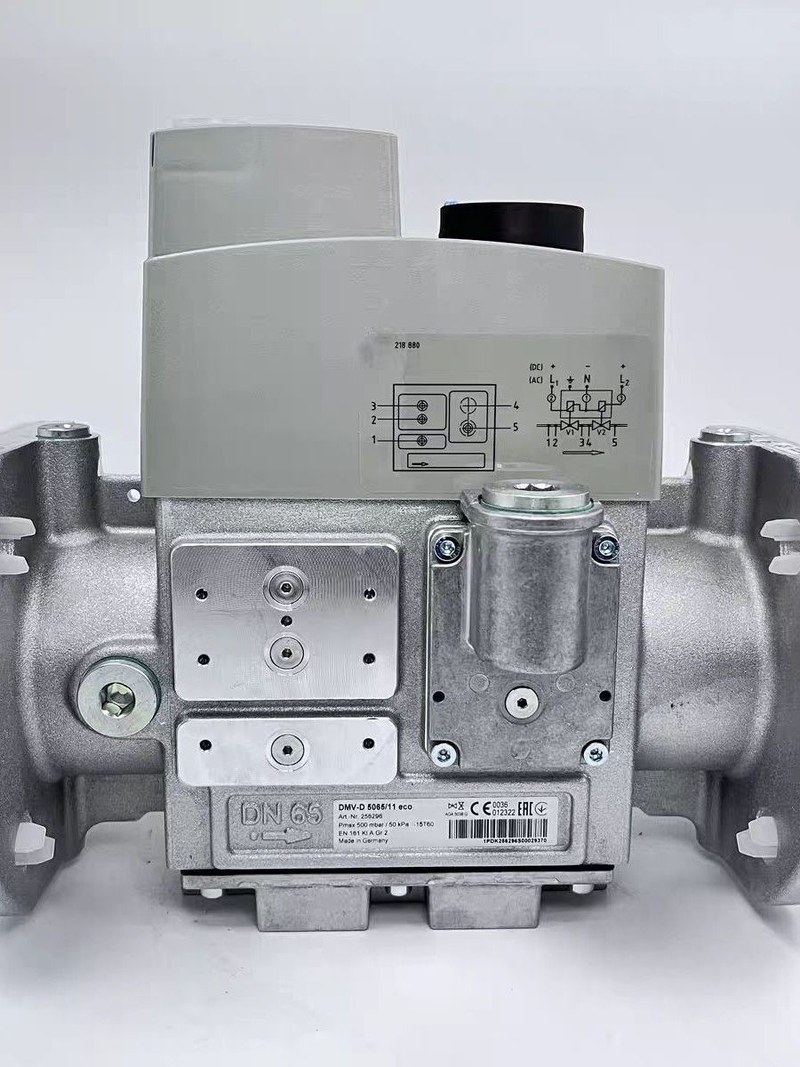

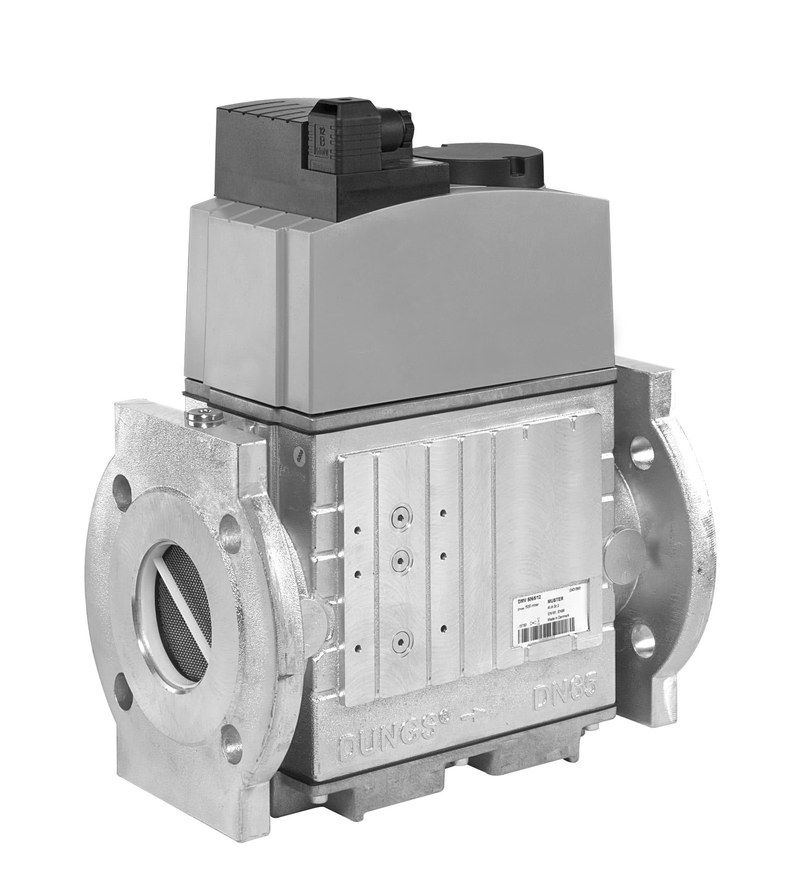

Двойной электромагнитный газовый клапан DUNGS DMV-D 5065/11 224382 — надежное отсечение газа в горелочных системах

DUNGS DMV-D 5065/11 224382 представляет собой двойной электромагнитный газовый клапан, предназначенный для автоматического перекрытия подачи газа в горелочных и теплотехнических установках. В одном корпусе объединены два последовательно расположенных нормально закрытых запорных клапана, благодаря чему устройство может выполнять функции, для которых в традиционной газовой рампе потребовались бы два отдельных электромагнитных элемента. Такое исполнение сокращает монтажную длину узла и упрощает компоновку газовой линии.

Технические характеристики

Ниже рассмотрим основные параметры DUNGS DMV-D 5065/11 224382:

• производитель — DUNGS,
• категория оборудования — двойной электромагнитный газовый клапан,
• серия — DMV-D,
• модель — DMV-D 5065/11,
• артикул — 224382,
• количество запорных клапанов — 2,
• исходное положение клапанов — нормально закрытое,
• класс запорных клапанов — Class A,
• условный проход — DN65,
• тип присоединения — фланцевое,
• класс ответных фланцев — PN16,
• максимальное рабочее давление — 500 мбар,
• рабочая температура окружающей среды — от −15 до +60 °C,
• материал корпуса — алюминиевый сплав и стальные элементы,
• материал уплотнений седла — на основе NBR,
• фильтрующий элемент — встроенный,
• контрольные подключения давления — предусмотрены,
• основное измерительное соединение — G 1/4,
• дополнительные измерительные соединения — G 1/8,
• возможность подключения запального газа — G 3/4,
• монтажное положение — от вертикального положения электромагнитов до горизонтального,
• длина корпуса — около 290 мм,
• ширина по базовому габариту — около 87 мм,
• высота — около 251 мм,
• масса — около 14,6 кг,
• артикул конкретного исполнения — 224382.

Особенности конструкции устройств

DUNGS DMV-D 5065/11 построен по модульной схеме, в которой два электромагнитных запорных клапана размещены последовательно в одном общем корпусе. Первый клапан обозначается V1, второй — V2. В нормальном состоянии без подачи электрического питания оба элемента закрыты, поэтому газовый поток через устройство прекращается. Использование двух последовательно работающих клапанов позволяет сформировать двойной уровень автоматического отсечения газа. Такое решение широко применяется в горелочной автоматике, где требуется надежно перекрывать подачу топлива после остановки оборудования, исчезновения управляющего сигнала или возникновения аварийного состояния. Оба электромагнитных механизма работают по быстродействующему принципу. При поступлении управляющего напряжения клапаны переходят в открытое положение менее чем за одну секунду. После снятия питания закрытие также происходит менее чем за одну секунду. Благодаря этому газовая линия быстро реагирует на команды системы безопасности. В исполнении DMV-D предусмотрено регулирование основного расхода. Ограничитель расположен на первом клапане V1 и позволяет вручную устанавливать максимальный объем газа, проходящего через устройство в открытом состоянии. Такая функция дает возможность согласовать пропускную способность клапанного блока с параметрами горелки и газовой рампы.

Области применения

Ключевыми направлениями применения DUNGS DMV-D 5065/11 224382 являются:

• газовые горелочные установки,
• промышленные котлы,
• котельное оборудование,
• газовые теплогенераторы,
• газовые рампы горелок,
• системы автоматического отсечения газа,
• промышленные печи,
• сушильные установки,
• технологические газовые нагреватели,
• теплотехническое оборудование,
• системы с автоматическим управлением подачей газа,
• горелки средней и высокой мощности,
• газовые линии DN65,
• системы контроля герметичности клапанов,
• промышленные системы с требованием двойного запорного органа.

Компания «Олниса» помогает организовать закупку как одного двойного электромагнитного клапана DUNGS DMV-D 5065/11 224382, так и партии компонентов для комплектации газовых рамп и теплотехнических установок. Клиентам доступны технические консультации по характеристикам оборудования, выгодные условия поставки и помощь при оформлении заказа по конкретному артикулу. Компания обеспечивает оперативную доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести оборудование DUNGS и необходимые сопутствующие позиции в рамках одной поставки.

Преимущества

Основными преимуществами DUNGS DMV-D 5065/11 являются:

• два запорных электромагнитных клапана в одном корпусе,
• нормально закрытое исполнение,
• условный проход DN65,
• максимальное рабочее давление 500 мбар,
• фланцевое подключение,
• ручная регулировка максимального расхода газа,
• напряжение питания 220–240 В,
• рабочая частота 50–60 Гц,
• степень защиты IP54,
• режим непрерывного включения 100%,
• встроенный фильтрующий элемент,
• несколько точек измерения давления,
• возможность контроля участка между V1 и V2,
• подключение линии запального газа,
• компактная конструкция вместо двух отдельных клапанов,
• точная идентификация исполнения по артикулу 224382.

Таким образом, DUNGS DMV-D 5065/11 224382 представляет собой двойной электромагнитный газовый клапан DN65 для автоматического безопасного управления подачей газообразного топлива.
